강조하다
망망 벨트 PCB 경화 오븐
,세 개의 페인트 견고화 오븐
,SMT 온난화 오븐
-
원래 장소중국
-
브랜드 이름CNSMT
-
인증CE-curing oven
-
모델 번호HN-큐어200/큐어300/큐어200T/큐어300T/큐어400T
-
최소 주문 수량1세트의 기계 또는 혼합 주문도 허용됩니다. 운송: 벌크 또는 컨테이너 이용
-
가격협상 가능
-
포장 세부 사항표준 수출 상자와 견고한 견목 패키지는 모두 옵션입니다.
-
배달 시간영업일 기준 1-2일
-
지불 조건L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram

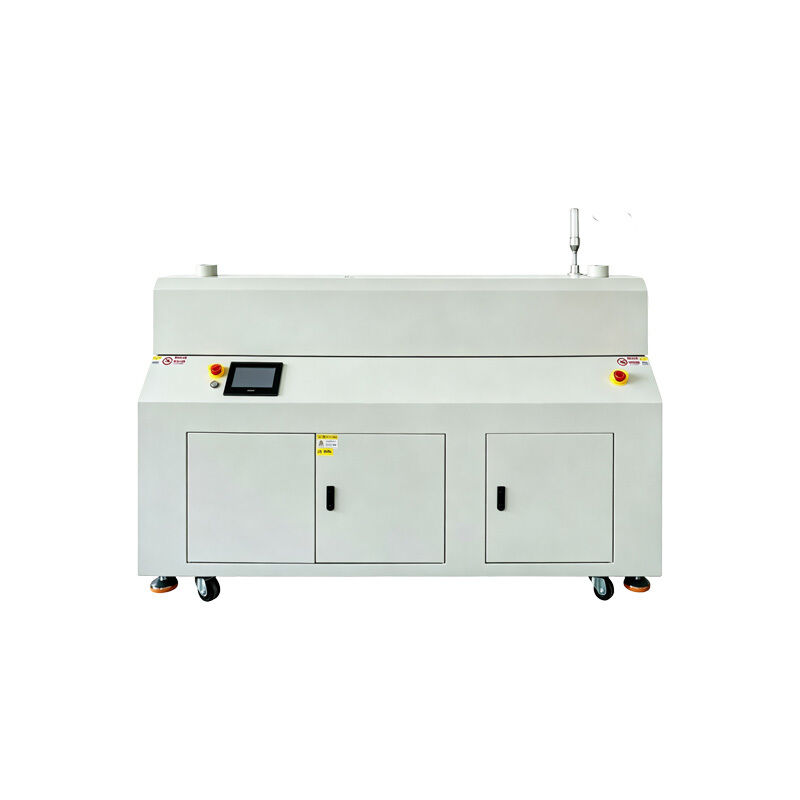

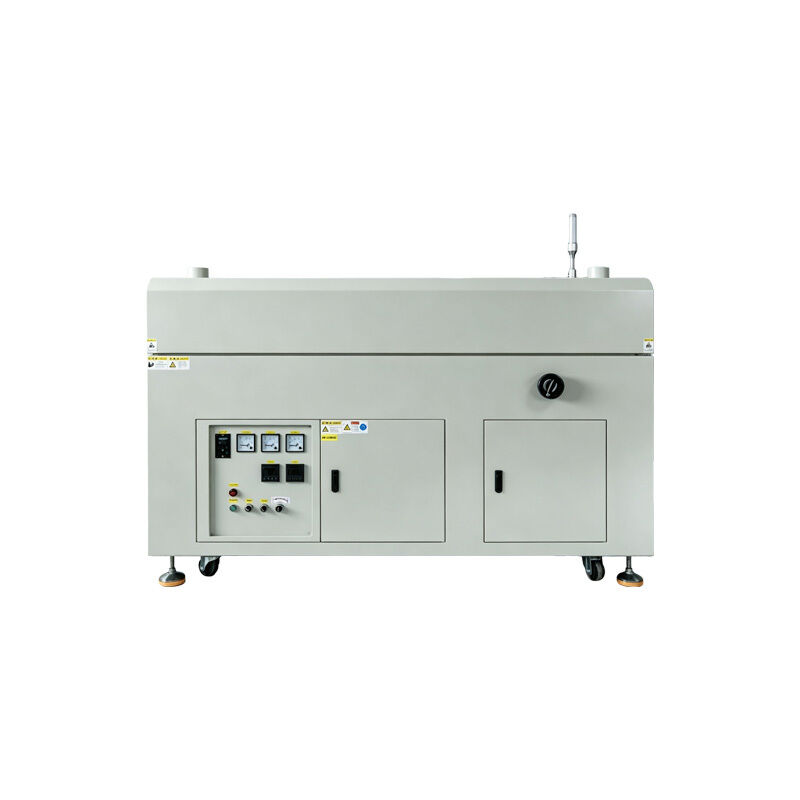

Mesh 벨트 PCB 세 개의 증거 페인트 핫 경화 오븐
메시 벨트 PCB 3 프로프 페인트 핫 쿨링 오븐
PCB 및 PCBA 생산 라인을 위해 설계된 전문 열 경화 장비, 정확한 온도 제어 및 원활한 자동화 통합을 특징으로합니다.
적용 범위
- SMT 코팅 생산 라인에 적합하며 크기와 크기가 크지 않습니다.
주요 특징
- 이중 제어 모드: 버튼 + 수동, PLC + 터치 스크린
- PID 조절과 특수 단열 재료로 여러 단계 독립적인 온도 조절
- 온도 조절 정확도 ±5°C
- 공장 배기 시스템에 직접 연결할 수 있는 독립적인 배기 가스 출구
응용 분야
- PCB 및 PCBA 전체 프로세스 건조 및 경화에 널리 적용됩니다.
- 프로세스에는 3 개의 증거 페인트 열 경화, 플럭스 건조, 회로 보드 잉크 경화 및 구성 요소 수분 방지 구리
- 새로운 에너지 저장판, 차량 BMS판, 산업 제어판 및 FPC 유연 회로판을 포함한 다양한 소프트 및 하드 회로판과 호환됩니다.
- 원활한 자동화 통합 및 대규모 연속 완화 작업을위한 메시 벨트 조립 라인 설계
기술 사양
| 매개 변수 유형 | HN-Cure200/Cure300 | HN-Cure200T/Cure300T/Cure400T |
|---|---|---|
| 작업 방향 및 PCB 엣지 공간 | 왼쪽 → 오른쪽 (표준), 오른쪽 → 왼쪽 (선택성); PCBA 프로세스 가장자리 ≥ 5mm | |
| 전달 높이 & 최대 구성 요소 높이 | 920 ± 20mm, 체인 표면 위와 아래 100mm | |
| 변속 속도와 최대 부하 | 0.5-3.5m/min; 8Kg/m 균일하게 분포 | |
| 컨베이어 트랙 | 특수 알루미늄 합금 트랙 + 마모 저항 띠가있는 스테인레스 스틸 체인 | |
| 변속 모터 | 디지털 디스플레이가 있는 조정 속도 모터 | 소프트웨어 인터페이스 디스플레이와 함께 단계 모터 |
| 진폭 변조 & 너비 | 수동 조정, 50-460mm | 전기 조정, 50-460mm |
| 온도 구역 수 | 2M: 2개 구역 (6등/지구); 3M: 3개 구역 (6등/지구) | 4M: 4개의 구역 (6개의 램프/지역) |
| 난방 온도 | 방 온도 - 120°C (조정 가능) | |
| 가열 시간 과 정확성 | 약 10분, ±5°C | |
| 크기 | 2M: 2000×930×1250mm 3M: 3000×930×1250mm |
2M: 2000×1080×1250mm 3M: 3000×1080×1250mm 4M: 4000×1080×1250mm |
| 공급 전압 | AC380V 50-60Hz, 3단계 5선 시스템 | |
| 등급 전력 | 2M: 6.0KW/6.5KW 3M: 9.0KW/9.5KW |
4M: 12.5KW |
| 장비 무게 | 2M: ~410Kg; 3M: ~510Kg | 4M: ~580Kg |
| 제어 방법 및 통신 | 키 제어 | PLC + 터치 스크린, SMEMA 통신 신호 포트 |
CNSMT는 PCB 열성 경화 장비 제조에 특화되어 있으며, Mesh 벨트 PCB 열성 경화 오븐, 터널형 뜨거운 공기 건조 오븐,비표준적 사용자 정의를 지원하는 상자형 PCB 베이킹 오븐.
온라인 연속 건조 오븐은 자동화된 연속 작동을 위해 SMT 조립 및 코팅 생산 라인과 원활하게 연결됩니다.박스 타입 모델은 소량 샘플링 및 간헐 생산 시나리오에 적합합니다..
안전 예방 조치
- 작동 중 고온 부품에 닿지 마십시오.
- 상자를 열거나 공기 통로를 막지 마십시오.
- 불화력, 폭발력, 부식력 있는 물질을 구는 것을 엄격히 금지하라
- 오직 전문 인원만 운용할 수 있습니다.
- 오븐 안의 잔해와 먼지를 정기적으로 청소
- 전원을 끄고 냉각 후 유지보수 수행
모든 장비는 엄격한 품질 검사를 받고 안정적인 성능을 보여줍니다. 우리는 현장에서 설치, 디버깅, 운영 교육을 무료로 제공합니다.그리고 평생 기술 지원과 함께 기계 품질 보장을 포괄.
고객 피드백
CNSMT 메시 벨트 PCB 열 고정 오븐은 정확한 온도 제어, 안정적인 세그먼트 온도 관리 및 일률적인 건조 완화 기능이 있으며 대량 회로 보드 생산에 적합합니다.장비는 낮은 실패율과 안정적인 생산 용량으로 원활하게 작동합니다..
자주 묻는 질문
어떤 경화 과정이 장비에 적합합니까?
주류 프로세스와 호환됩니다. PCB 3 증거 페인트 경화, 플럭스 건조, 회로 보드 잉크 경화 및 다양한 부드럽고 단단한 회로 보드에 대한 구성 요소 습도 방지 구리.
주류 프로세스와 호환됩니다. PCB 3 증거 페인트 경화, 플럭스 건조, 회로 보드 잉크 경화 및 다양한 부드럽고 단단한 회로 보드에 대한 구성 요소 습도 방지 구리.
자동 조립 라인에 연결할 수 있나요?
표준 메시 벨트 구조는 프론트 엔드 및 백 엔드 자동화 장비와 원활하게 연결되어 대규모 작업에 대한 지속적인 대량 생산을 지원합니다.
표준 메시 벨트 구조는 프론트 엔드 및 백 엔드 자동화 장비와 원활하게 연결되어 대규모 작업에 대한 지속적인 대량 생산을 지원합니다.
온도 정확성과 안정성은 어떨까요?
세그먼트 된 온도 제어 시스템은 균일하고 정확한 온도 조절을 보장하며 정밀 회로 보드의 보드 변형과 불균형 된 경련을 효과적으로 방지합니다.
세그먼트 된 온도 제어 시스템은 균일하고 정확한 온도 조절을 보장하며 정밀 회로 보드의 보드 변형과 불균형 된 경련을 효과적으로 방지합니다.
맞춤형 비표준 크기를 지원하나요?
다양한 제품 및 생산 요구 사항을 충족시키기 위해 오븐 몸의 길이, 메시 벨트 속도, 공급 / 배charge 높이 및 온도 제어 매개 변수 사용자 정의를 지원합니다.
다양한 제품 및 생산 요구 사항을 충족시키기 위해 오븐 몸의 길이, 메시 벨트 속도, 공급 / 배charge 높이 및 온도 제어 매개 변수 사용자 정의를 지원합니다.
매일 정비 하는 것 이 간단 합니까?
장비는 간단한 구조, 쉬운 잔해 청소, 낮은 실패율, 편리한 일상 운영 및 전체 판매 후 과정에 대한 포괄적인 기술 지침을 갖추고 있습니다.
장비는 간단한 구조, 쉬운 잔해 청소, 낮은 실패율, 편리한 일상 운영 및 전체 판매 후 과정에 대한 포괄적인 기술 지침을 갖추고 있습니다.
인증
CNSMT는 세그먼트 온도 제어 및 비 표준 사용자 정의와 함께 Mesh-belt PCB 열 경화 오븐의 연구 개발 및 생산에 전문입니다. 장비는 정확한 온도 제어,안정적인 동작, 그리고 높은 비용 성능.
