Selective Coating Machine for Circuit Board Three-Proof Coating Specialized Equipment

회로판에 대한 선택적 코팅 기계 세 가지 증거 코팅 전문 장비

제품 소개 - SMT 선 기계
  • 강조하다

    회로판 코팅 기계

    ,

    3단층 코팅 장비

    ,

    SMT 선택적 코팅 기계

  • 원래 장소
    중국
  • 브랜드 이름
    CNSMT
  • 인증
    CE- Precision Coating
  • 모델 번호
    HN-비전5
  • 최소 주문 수량
    1세트의 기계 또는 혼합 주문도 허용됩니다. 운송: 벌크 또는 컨테이너 이용
  • 가격
    협상 가능
  • 포장 세부 사항
    표준 수출 상자와 견고한 견목 패키지는 모두 옵션입니다.
  • 배달 시간
    영업일 기준 1-2일
  • 지불 조건
    L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram

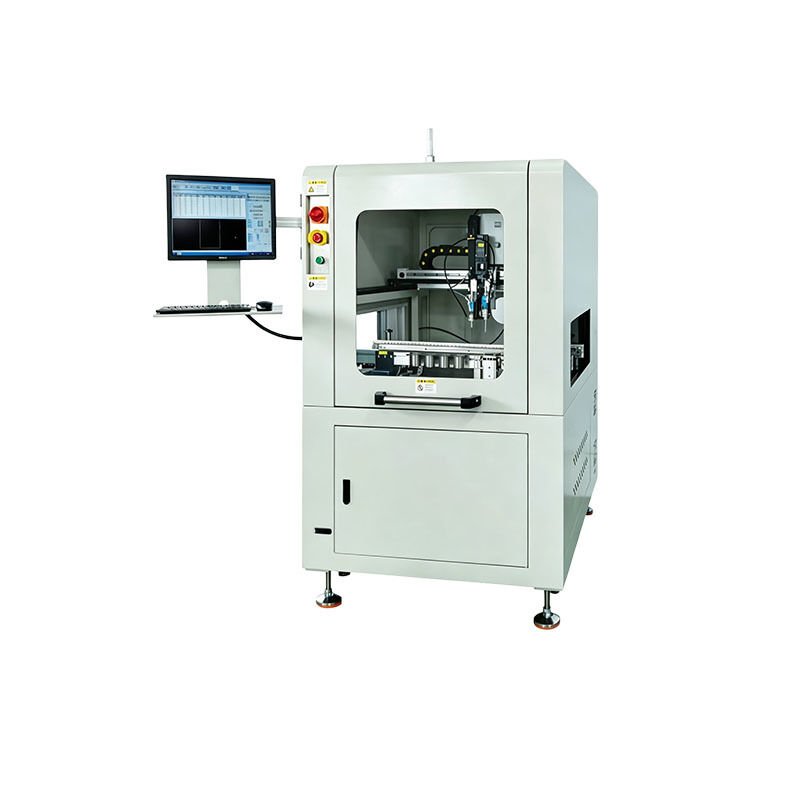

회로판에 대한 선택적 코팅 기계 세 가지 증거 코팅 전문 장비

  • Selective Coating Machine for Circuit Board Three-Proof Coating Specialized Equipment
가격 받기 지금 연락
회로판 3단 코팅을 위한 선택적 코팅 기계
SMT 선택 코팅 기계는 PCB 보호 프로세스 요구 사항에 중점을 둔 회로 보드의 세 가지 보장을위한 전문 장비입니다.제품 보호 성능을 향상시키고 전자 제조에서 자동 스프레이를 가능하게하는 핵심 장비로, 그것은 다양한 정밀 전자 회로 보드 코팅 응용 프로그램에서 널리 사용됩니다.
이 완전 자동 지능 스프레이링 시스템은 정밀한 고정 포인트 스프레이링 작업을 위해 고 정밀 작동 제어 기능을 갖추고 있습니다.그리고 페인트 폐기물정밀한 양 제어 및 위치 기술로 균일하고 밀도가 높은 보호 코팅을 형성하여 수분, 단열 붕괴,노화 및 노후화로 전자판의 장기적인 안정적인 작동을 보장하고 환경 적응력과 제품 수명을 크게 향상시킵니다..
회로판에 대한 선택적 코팅 기계 세 가지 증거 코팅 전문 장비 0
강한 적응력을 가진 이 PCB 선택 코팅 기계는 다양한 회로 보드 코팅 요구를 충족하고 다양한 제품 사양, 생산 프로세스,그리고 라인 레이아웃표준 및 온라인 모델에서 사용할 수 있으며 온라인 버전은 연속 코팅 작업을 위해 자동화 된 생산 라인과 원활하게 통합됩니다.효율적인 자동 코팅 솔루션을 제공하여 생산성을 향상시키고 인건비를 줄입니다..
고 정밀 작동, 지능적인 제어, 에너지 효율성, 그리고 광범위한 적응력을 갖춘이 지능형 선택 코팅 기계는 생산 정확성과 효율성을 균형있게 유지하면서 전통적인 세 개의 증류 스프레이 프로세스를 최적화합니다그것은 중소 가공 공장과 대규모 자동 생산 라인에서 코팅 프로세스를 업그레이드하는 데 선호되는 장비입니다.
적용 범위
여러 산업에 걸쳐 코팅 애플리케이션에 적합하며, 멀티 패널 및 대규모 선택 코팅 프로세스를 지원합니다.다양한 PCBA 패널 생산 요구 사항을 충족시키기 위해 여러 밸브 설정 및 다양한 밸브 바디 구성으로 구성 할 수 있습니다..
장비 특성
  • 유입된 정밀 압력 조절 밸브와 디지털 압력 측정기와 함께 고무 밸브 원자화 압력 조절
  • 직관적이고 직접적인 조정 및 운영자의 효율성을 향상시키기 위해 Z축에 배치된 공기 압력 조절
  • 개방형 모형 재료 운반 경로, 특히 설계된 스테인레스 스틸 체인 수송기, 노후 저항성 스트립을 사용하여 경로 수명을 연장
  • 트랙 진폭 변조를 위한 이중 송전 메커니즘 (이중 트랙과 조절 가능한 좌석)
  • 철도 입구/출구에 있는 바람의 커튼은 작업실 환경을 개선하기 위해 독립적인 배기가스 출구로 배기가스 누출을 방지합니다.
  • 직관적인 메인 인터페이스를 가진 모든 분사 궤도에 대한 교육 모드 프로그래밍
  • 메뉴 표시 및 사용자 친화적인 조작 인터페이스와 함께 오류 소리 / 빛 경보
  • 궤도 미러링, 배열 및 복사 기능
  • 자동 데이터 수집 및 표시, 출력 및 단일 제품 작업 시간
  • 제품 대기 중 점유물 밸브를 폼 부위에 자동으로 이동시켜 노즐 완화를 방지합니다.
  • 제품 대기 중 접착제 밸브를 흡수 구역으로 자동으로 이동하여 노즐 완화를 방지합니다.
선택 사항
지능적인 코팅 용량 감지, 자동 고무 밸브 청소, 회전 레이어 회전
회로판에 대한 선택적 코팅 기계 세 가지 증거 코팅 전문 장비 1
기술 사양
종류 프로젝트 HN-Vision7/7a/7b/7c HN-Vision7u
코팅 매개 변수 코팅 매개 변수 V-5: X=310/450, Y=450, Z=100mm, 비동기 듀얼 밸브, 고정된 간격, 단일 밸브
V-5a: X=450,Y=450,Z=100mm, 동시 듀얼 밸브, 밸브 간격 50-300mm
V-5b: X=250,Y=450,Z=100mm, 세/네 개의 밸브를 동기화하고, 밸브 간격 50-160mm;
V-5c: X=350,Y=450,Z=100mm, 비동기 4개의 밸브 (두 개의 스프레이 포인트), 밸브 간격 50-260mm
구성 요소의 최대 높이 연쇄 표면 위 100mm, 아래 90mm
PCB 엣지 공간 PCBA 공정 가장자리=5mm
단일 코팅 너비 2~30mm (밸브 몸체에 따라)
X,Y,Z 축 구동 모드 세르보 모터 + 볼 스크롤 모듈
  X,Y 축 최대 구동 속도 600mm/s
  Z축 최대 구동 속도 300mm/s
  X,Y,Z 축 반복성 ±0.025mm
컨베이어 시스템 업무 방향 왼쪽 L - 오른쪽 R (표준), (우측 R - 왼쪽 L 선택)
높이를 전달하는 방법 92 ± 20mm
전송 속도 2-13m/min
변속 모터 조정 가능한 속도 모터, 속도 디지털 디스플레이
  AM 모드 수동 경로 너비 조정, 진폭 변조 너비 50-460mm
밸브 구성 시스템 밸브 배열 제품 및 고객의 필요에 따라 조정된 여러 개의 밸브 바디 조합
공기 압력 조절 정밀 압력 조절 밸브 + 디지털 디스플레이 설치
자동 浸泡 및 뱉기 밸브 노즐 막힘을 방지하기 위해 여러 흡수 및 액체 분배 기능
폐기물 액체 회수 폐기물 액체 회수 장치로 장착
  분사 검사 LED 및 UV 형광 탐지 램프
먹이 시스템 먹이 시스템 10L 압력 접착제 공급 버킷과 2L 스테인레스 스틸 청소 버킷
장비 현장 요구 사항 크기 L1060*W1300*H1700 (mm)
장비 무게 약 530kg
장비 공기 압력 ≥0.4Mpa
배기 공기 부피 요구 사항 900m3/h, 배기가스 출구 지름: 150mm * 1
장치 전력 AC220V 50-60Hz
전체 전력 소비 1.8KW
제어 및 운영 시스템 제어 방법 산업용 컴퓨터 + 모션 컨트롤 카드
코팅 소프트웨어 MK 제어 소프트웨어 + Windows 7/10 컴퓨터 운영 체제
프로그래밍 방법 교육 / 키보드 및 마우스 커버, 수동으로 매개 변수를 편집
통신 항구 표준 SMEMA 인터페이스

일상 사용 주의 사항
  • 작업 환경:장비를 잘 통풍되고 먼지 없는 건조한 곳에 보관하고, 열과 고온의 원천으로부터 멀리하십시오.흡연 및 공개 불꽃은 삼성 페인트가 대부분 연화 유체이기 때문에 작업 영역에서 엄격히 금지됩니다..
  • 전원 가동:가동 전에 전원 공급, 공기 파이프, 파이프 라인 및 노즐을 검사하여 누출이나 느슨함을 확인하십시오. 적절한 시작/ 종료 절차를 따르고 고장있는 강제 작동을 금지하십시오.
  • 재료 사용:장비와 호환되는 세 가지 보호 페인트를 사용하십시오. 다른 코팅을 혼합하지 마십시오. 불순물로부터 노즐 막힘을 방지하기 위해 페인트를 비례적으로 혼합하고 필터 / 재료 버킷을 정기적으로 청소하십시오.
  • 운영 제어:작동 중 보호 문을 열거나 움직이는 메커니즘을 만지지 마십시오. PCB 사양에 따라 분사 매개 변수를 디버그하고 임의의 프로그램 / 매개 변수 변경을 금지하십시오.
  • 청소 및 유지보수매일 작업 후 노즐과 파이프 라인을 청소하여 코팅 응고 및 막힘을 방지하십시오. 전송 구성 요소를 정기적으로 윤활, 장비 먼지 제거 및 검사 수행그리고 기록을 유지.
  • 저장 관리:코팅 및 희석 물질을 밀폐 된 용기에 보관하고 잠재적인 위험을 피하기 위해 장비 및 전기 회로에서 분류하고 배치하십시오.
회로판에 대한 선택적 코팅 기계 세 가지 증거 코팅 전문 장비 2
안전 보장 표준
  • 개인 보호:운영자는 가스 마스크, 보호 장갑, 안경, 정적 방지 작업복을 착용하고 피부, 호흡기 및 눈과의 페인트 접촉을 피해야합니다.
  • 전기 안전:장비는 고령화/손상 된 회로 및 스위치에 대한 정기적인 검사와 함께 적절하게 지상되어야 합니다. 젖은 손으로 작동하고 전문가가 아닌 회로 해체 금지.
  • 화재 및 폭발 예방:건조 가루 소화기 및 소방 담요가 장착된 작업 부위는 화염성/폭탄성 물질을 보관하는 것을 엄격히 금지합니다. 파이프 라인 페인트 누출에 대해 즉시 기계를 중지하고 전원을 차단하십시오.
  • 응급 대응:피부 에 닿는 경우, 즉시 물 과 세정제 로 씻으십시오. 눈 에 닿는 경우, 계속 물 로 씻으며 의사 의 진찰 을 받으십시오.화재 발생 시 즉시 전원을 차단하고 적절한 소방장비를 사용.
  • 인력 관리:운영자 들 은 上?? 을 하기 전 에 전문 훈련 을 받아야 한다. 운영 중 에 전용 인력 이 운영 구역 에 출입 금지 된 무단 인력 과 함께 근무 해야 한다.
인증
Product certification document for HH Type Nitrogen Purification Equipment Quality certification document for HH Type Nitrogen Purification Equipment



회로판에 대한 선택적 코팅 기계 세 가지 증거 코팅 전문 장비 5

CNSMT는 선택적인 코팅 기계를 생산하는 데 특화되어 있으며 안정적인 장비 작동, 정밀한 코팅, 신뢰할 수있는 품질 및 국내외에서 가장 많이 판매되는 제품을 생산합니다.장비는 높은 비용 효율성과 저렴한 가격으로, 효과적으로 생산 비용을 절감. 우리는 설치, 디버깅, 기술 지원 및 유지 보수 서비스를 제공하고 신속한 응답을 제공하는 포괄적인 판매 후 시스템으로 장착되어 있습니다..고품질의 제품과 관심있는 서비스에 의존하여 우리는 수많은 고객의 신뢰를 얻었습니다. 문의 및 구매를 환영합니다.
