강조하다
자동 PCB 로더 기계
,SMT 라인 PCB 로더
,완전 자동 PCB 로딩 시스템
-
원래 장소중국
-
브랜드 이름CNSMT
-
인증CE-flipper machine-elevator
-
모델 번호HN-L10
-
최소 주문 수량1세트의 기계 또는 혼합 주문도 허용됩니다. 운송: 벌크 또는 컨테이너 이용
-
가격협상 가능
-
포장 세부 사항표준 수출 상자와 견고한 견목 패키지는 모두 옵션입니다.
-
배달 시간영업일 기준 1-2일
-
지불 조건L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram

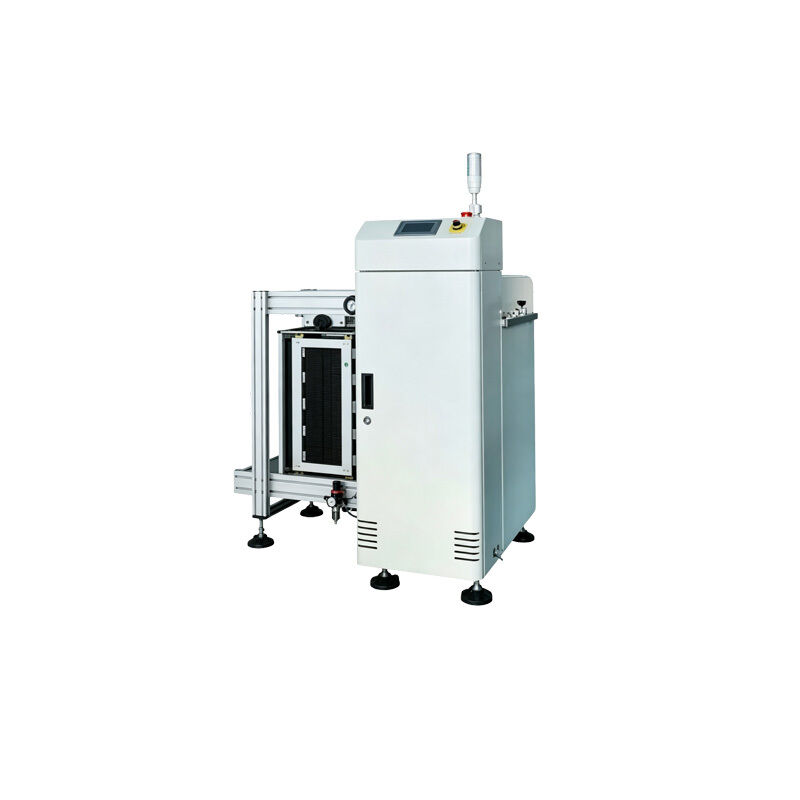

완전 자동 PCB 로더
PCB 완전 자동 로더
효율적인 PCB 처리 및 공급 작업을 위해 설계된 SMT 생산 라인용 고급 자동화 장비입니다.
적용 범위
다양한 생산 요구 사항을 수용할 수 있도록 크고 작은 프레임 크기로 제공되는 SMT 코팅 생산 라인에 이상적입니다.
주요 특징
- 직관적인 메뉴 표시를 갖춘 PLC + 터치 스크린 제어 시스템
- 소리와 빛 경보 시스템을 통한 오류 감지
- 원활한 통합을 위해 SMEMA 통신 신호 포트 장착
응용분야
PCB 완전 자동 로더 기계는 3C 가전제품, 자동차 전자제품, 산업용 제어 전원 공급 장치, 의료 전자제품, 보안 스마트 홈 및 신에너지 태양광 발전을 포함한 다양한 산업에 사용됩니다. SMT 표면 실장, DIP 플러그인, AOI 검사, PCB 프로세스 및 완제품 테스트 생산 라인과 통합되어 인쇄 기계 및 표면 실장 장비와 원활하게 연결되어 자동 PCB 공급 작업이 가능합니다.
기술 사양
| 매개변수 | 소형 프레임 기계 | 대형 프레임 기계 |
|---|---|---|
| 작업 방향 및 PCB 가장자리 공간 | 왼쪽 → 오른쪽(표준), 오른쪽 → 왼쪽(옵션); PCBA 공정 가장자리 ≥ 5mm | 왼쪽 → 오른쪽(표준), 오른쪽 → 왼쪽(옵션); PCBA 공정 가장자리 ≥ 5mm |
| 운반 높이 및 최대 부품 높이 | 920±20mm, 45mm 미만(맞춤형) | 920±20mm, 45mm 미만(맞춤형) |
| 전송 시스템 | 블랙 나일론 플랫 엔지니어링 체인 | |
| 모터 구성 | 고정 속도 모터 3개 + 브레이크 모터 1개 | |
| 재료 프레임 크기 | 355×320×565mm | 535×530×565mm |
| 최대 PCB 크기 | L50×W50 - L330×W250mm | L50×W50 - L525×W460mm |
| 리프팅 메커니즘 | 주조 알루미늄 통합 리프팅 플랫폼이 있는 볼 스크류 | |
| 전체 크기(송신/수신) | 보내기: 1330×780×1200mm 수신: 1750×780×1200mm |
보내기: 1800×1120×1350mm 수신: 2520×1120×1350mm |
| 전력 요구 사항 | ≥0.4Mpa 공기압, 220V 50-60Hz 전원 공급 장치 | |
| 소비전력 및 무게 | 0.5KW, 240Kg | 0.5KW, 290Kg |
| 제어 시스템 | PLC + 디스플레이 제어 터치스크린, SMEMA 통신 포트 | |
SMT 회로 기판 자동 로더는 SMT 생산 라인에 필수적인 자동화 장비입니다. 이 특수 PCB 공급 기계는 회로 기판 공급 프로세스를 자동화하여 솔더 페이스트 인쇄 기계에 완벽하게 적응하고 SMT 생산 장비와 원활하게 연결하여 지속적인 무인 PCB 공급 작업을 달성합니다.
안정적인 작동과 정밀한 정렬을 통해 PCB 공급 기계는 수동 로딩을 효과적으로 대체하여 작동 오류와 정전기 손상을 제거하는 동시에 생산 라인 효율성을 크게 향상시킵니다. 이 시스템은 표준 회로 기판의 대량 생산을 지원하고 비표준 PCB 자동 공급 요구 사항에 맞게 맞춤화할 수 있어 다양한 불규칙하고 특수 크기의 PCB 기판을 강력한 적응력으로 수용할 수 있습니다.
당사의 모델은 주류 통합 SMT PCB 로더 스타일을 포괄하며 자동 보드 로딩, 수신 및 연속 공급 기능을 컴팩트한 구조에 결합합니다. 이 장비는 빠른 라인 변경 및 디버깅을 지원하므로 3C 전자, 자동차 전자, 산업 제어 및 의료 응용 분야를 비롯한 여러 산업 분야의 SMT 생산 라인에 적합합니다.
안전 예방 조치
- 작동 중에 보드 공급 영역에 손을 넣지 마십시오.
- 비상 정지 버튼 위치를 숙지하세요.
- 유지 관리에는 전원 끄기 작업이 필요합니다.
- 무단 장비 개조는 엄격히 금지됩니다.
- 부속품에 대한 정기적인 점검이 필요합니다.
애프터 서비스
- 완전한 기계 보증 범위
- 무료 현장 디버깅 및 교육
- 연중무휴 기술 지원 및 Q&A
- 빠른 문제 해결 지원
- 순정 공장 부품의 장기 공급
고객 피드백
고객들은 CNSMT 자동 SMT PCB 로더가 안정적으로 작동하고 솔더 페이스트 프린터와 잘 연결되어 공급 효율성이 크게 향상되었다고 보고합니다. 맞춤형 비표준 디자인은 생산 라인에 완벽하게 맞습니다. 애프터 세일즈 팀은 신속한 대응과 시기적절한 현장 시운전을 제공합니다. 탁월한 비용 성능으로 인해 용량 확장을 위한 장기적인 협력과 반복 구매가 이루어졌습니다.
자주 묻는 질문
- 판지 및 흡입판 불안정성:흡입 컵 누출, 보드 휘어짐 또는 높이 매개변수 설정 편차로 인해 빈 흡입 또는 다중 보드 흡입이 발생함
- 부정확한 정렬 및 공급 편차:느슨한 벨트, 비정상적인 가이드 레일 간격, 더러운 센서 또는 인쇄 기계의 잘못된 공급으로 인해
- 비정상적인 시작/정지 작동:광전 유도 오류, 공기압 부족, 설명할 수 없는 종료/계속 빈 보드 배송으로 인해 발생
- 리프팅 말더듬 및 비정상적인 소음:나사의 윤활 부족, 가이드 레일의 먼지 쌓임 또는 리프팅 모터의 과도한 부하로 인해 발생
인증
CNSMT는 SMT 보드 핸들링 기계, 인쇄-기계 매칭 피더, 맞춤형 비표준 장비 및 통합 로딩-언로딩 모델을 포함한 자동 SMT PCB 로더 제조를 전문으로 합니다. 당사의 기계는 3C, 자동차 전자 제품 및 산업 제어 산업에서 널리 사용되며 경쟁력 있는 가격으로 전 세계적으로 판매됩니다. 우리는 SMT 제조업체를 위한 완벽한 애프터 서비스와 맞춤형 솔루션을 제공합니다.
