강조하다
높은 정밀 SMT 코팅 기계
,SMT를 위한 전체 보드 코팅 기계
,보증과 함께 SMT 라인 코팅 기계
-
원래 장소중국
-
브랜드 이름CNSMT
-
인증CE- Precision Coating
-
모델 번호HN-비전1
-
최소 주문 수량1세트의 기계 또는 혼합 주문도 허용됩니다. 운송: 벌크 또는 컨테이너 이용
-
가격협상 가능
-
포장 세부 사항표준 수출 상자와 견고한 견목 패키지는 모두 옵션입니다.
-
배달 시간영업일 기준 1-2일
-
지불 조건L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram

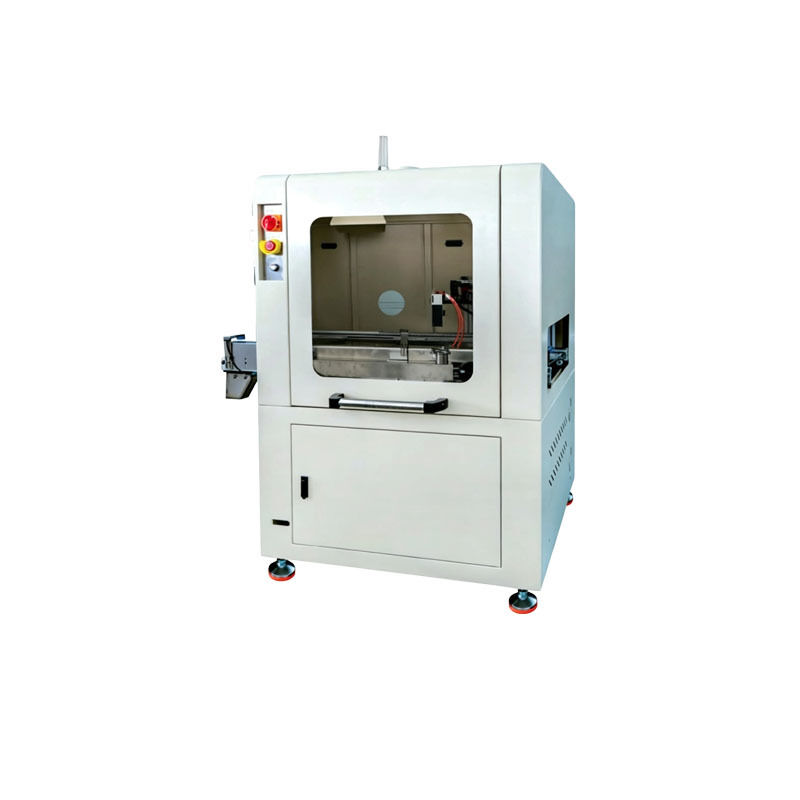

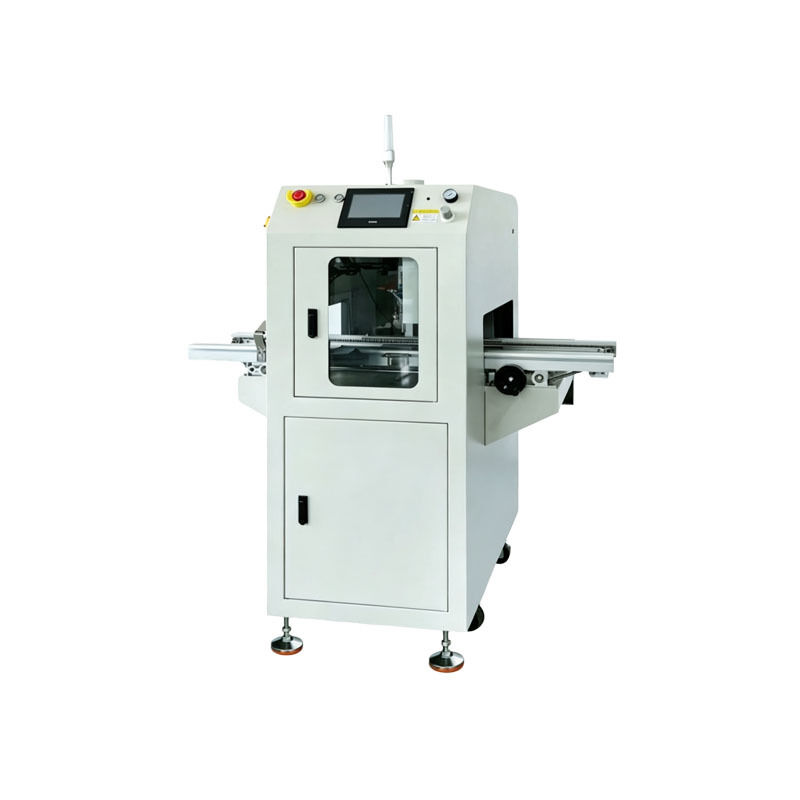

고 정밀성 전체 보드 코팅 기계
고정밀 전체 보드 코팅 기계
적용범위
다음을 포함한 다중 산업 코팅 응용 분야에 적합합니다.
- 전체 부품 표면에 솔더 표면 분사
- 다중 패널 패널의 대면적 분사
- 식물 조명 스트립의 솔더 표면 분사
- LED 대형 피치 디스플레이
V1/V1S 장치 기능
- 정확한 분무 공기 압력 조정을 위한 고정밀 압력 조절 밸브
- 수명 연장을 위한 특수 스테인리스 스틸 체인과 내마모성 스트립이 있는 개방형 모델 자재 운반 트랙
- 장기적인 안정성을 보장하는 트랙 진폭 조정을 위한 이중 전송 메커니즘
- 작업장 환경을 개선하기 위해 독립적인 배기 포트를 갖춘 레일 입구/출구의 앞유리
- 사용자 친화적인 메뉴 디스플레이 인터페이스를 갖춘 오류 소리 및 조명 경보
선택적 기능
지능형 페인트 용량 감지, 자동 밸브 청소, 자동 체인 청소(Vision1S에만 사용 가능)
기술 사양
| 종류 | 프로젝트 | HN-비전1 | HN-Vision1S |
|---|---|---|---|
| 코팅 매개변수 | Y축 이동 및 부품 최대 높이 | Y=420mm; 체인 표면 위 70mm, 아래 70mm | |
| PCB 가장자리 공간 및 단일 코팅 폭 | PCBA 공정 가장자리 ≥ 5mm: 2-30mm(소형 원자화, 대형 원자화) | ||
| Y축 구동 모드 | 스테퍼 모터+벨트 모듈 | 서보 모터+벨트 모듈 | |
| Y축 최대 주행 속도 | 600mm/초 | ||
| 컨베이어 시스템 | 작업 방향 | 왼쪽 L - 오른쪽 R(표준), (오른쪽 R - 왼쪽 L 옵션) | |
| 운반 높이 및 운반 속도 | 920±20mm; 2-13m/분 | ||
| 변속기 모터 및 진폭 변조 방식 | 조정 가능한 속도 모터, 속도 디지털 디스플레이; 트랙 폭 수동 조정, 진폭 변조 폭 50-460mm | ||
| 스프레이 밸브 구성 시스템 | 밸브 배열 | 1개의 스프레이 밸브 구성 | |
| 분무 공기 압력 조정 | 정밀 압력 조절 밸브+디지털 기계식 미터 | ||

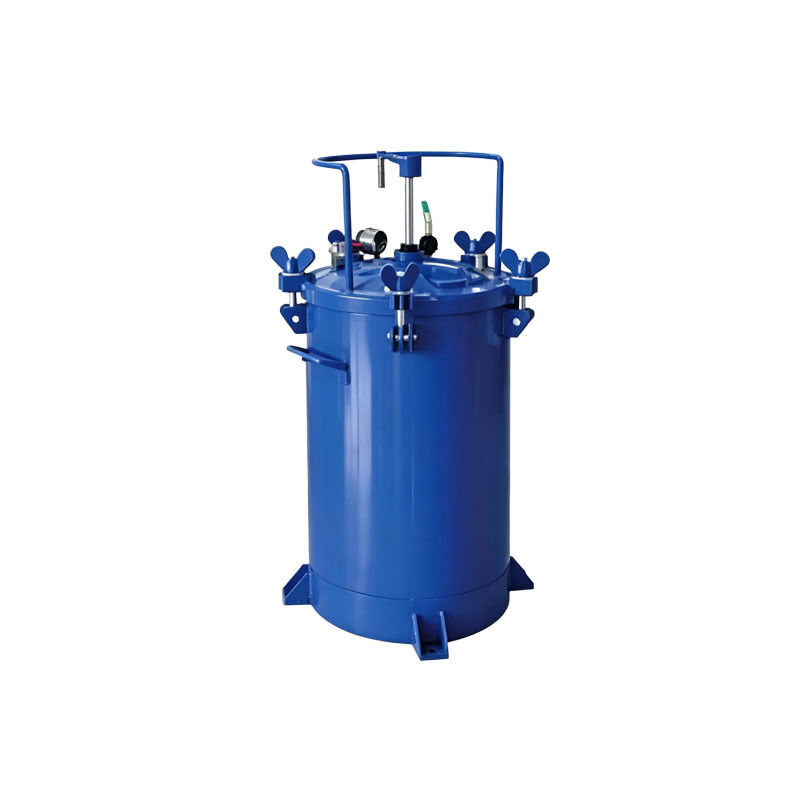

| 공급 시스템 | 10L 압력 접착제 공급 버킷과 2L 스테인레스 스틸 청소 버킷 장착 | ||
| 장비 현장 요구 사항 | 치수 | L1060*W930*H1700(mm) | L1060*W1000*H1700(mm) |
| 장비 무게 | 대략. 320Kg | 대략. 480Kg | |
| 장비 공기압 | ≥0.4Mpa | ||
| 배기량 요구 사항 | 900m²/h, 배기구 직경 100mm | 900m²/h, 배기구 직경 150mm * 1 | |
| 장치 전력 및 총 전력 소비 | AC220V 50-60Hz 1.2KW | ||
| 제어방식 | PLC + 터치스크린 | ||
PCB 전체 보드 코팅 기계 개요
PCB 전체 보드 코팅 기계는 회로 기판의 포괄적인 보호를 위해 특별히 설계된 자동화된 3중 처리 장비입니다. 회로 기판 전체 기판 코팅 장비 또는 PCB 전체 기판 스프레이 기계로도 알려져 있으며 SMT 전자 제조, 산업 제어, 신에너지 및 가전 산업을 위한 배치 보호 생산에 널리 사용됩니다.
이 지능형 장치는 기존의 수동 페인팅 및 담금 공정을 대체하여 전체 PCB 회로 기판을 완전히 도포하는 스프레이 기능을 제공합니다. 국부적인 분사의 한계를 없애고 기판 표면, 부품 표면, 핀 간격 등 모든 방향에서 균일한 코팅을 실현합니다.
정밀 코팅 기술
고정밀 분사 제어 시스템을 사용하여 장비는 접착제 양, 분사 속도 및 분무 효과를 정밀하게 조정합니다. 이는 코팅 누락, 접착제 축적 및 고르지 못한 두께 문제를 제거하면서 균일한 코팅 두께를 보장합니다.
그 결과 치밀하고 안정적인 3중 보호 필름은 내습성, 절연성, 부식 방지성, 염수성 저항성, 노화 방지 기능을 제공하여 전자 제품의 안정성과 수명을 크게 향상시킵니다.
재료 호환성 및 자동화
적응성이 뛰어나 아크릴, 폴리우레탄, 실리콘 등 기존의 다양한 3중 페인트와 호환됩니다. 이는 일반 및 정밀 회로 기판 모두에 대한 다양한 점도 코팅 및 보호 요구 사항에 대한 스프레이 요구 사항을 충족합니다.
높은 자동화 수준으로 지속적인 배치 작업을 지원하여 수동 반복 코팅을 제거하여 생산 효율성을 크게 향상시키는 동시에 인건비 및 코팅 손실을 줄입니다.
운영상 이점
PCB 전체 보드 코팅 기계는 안정적인 작동, 간단한 제어, 편리한 유지 관리 및 강력한 보편성을 특징으로 합니다. 자동화된 생산 라인과 통합하거나 단일 기계로 독립적으로 작동할 수 있어 소규모 가공 공장과 회로 기판 보호 기술을 업그레이드하는 대규모 전자 제조 기업 모두에 이상적입니다.

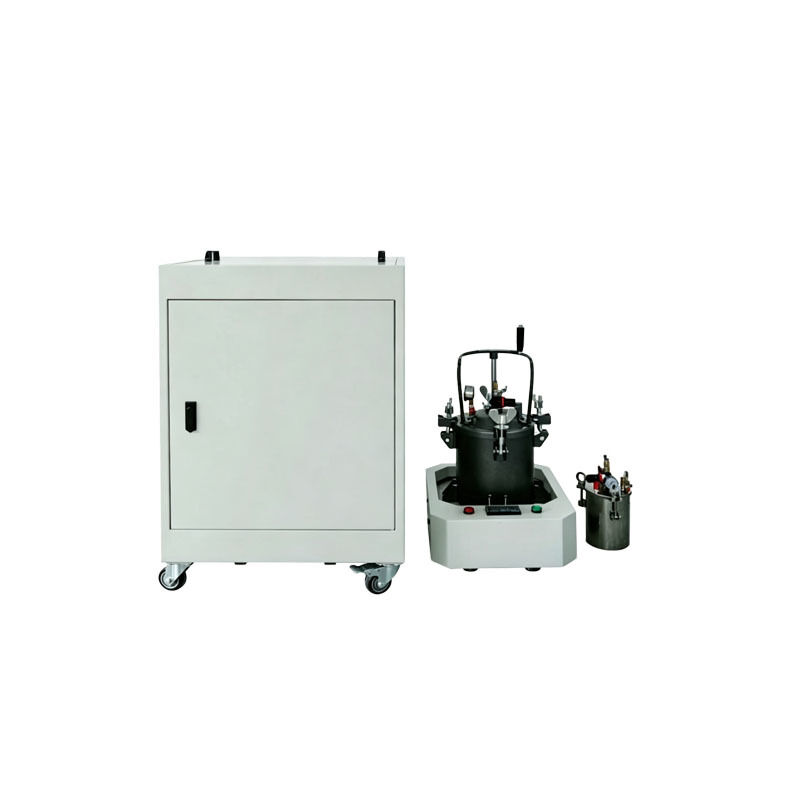

운송 캐비닛 및 접착제 공급 모니터링 시스템
접착제 공급 시스템
