강조하다
SMT PCB 자동 플리핑 머신
,PCB 조립 라인 리프트 머신
,SMT 회로 보드 플리핑 장비
-
원래 장소중국
-
브랜드 이름CNSMT
-
인증CE-flipper machine-elevator
-
모델 번호HN-L450-F180
-
최소 주문 수량1세트의 기계 또는 혼합 주문도 허용됩니다. 운송: 벌크 또는 컨테이너 이용
-
가격협상 가능
-
포장 세부 사항표준 수출 상자와 견고한 견목 패키지는 모두 옵션입니다.
-
배달 시간영업일 기준 1-2일
-
지불 조건L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram

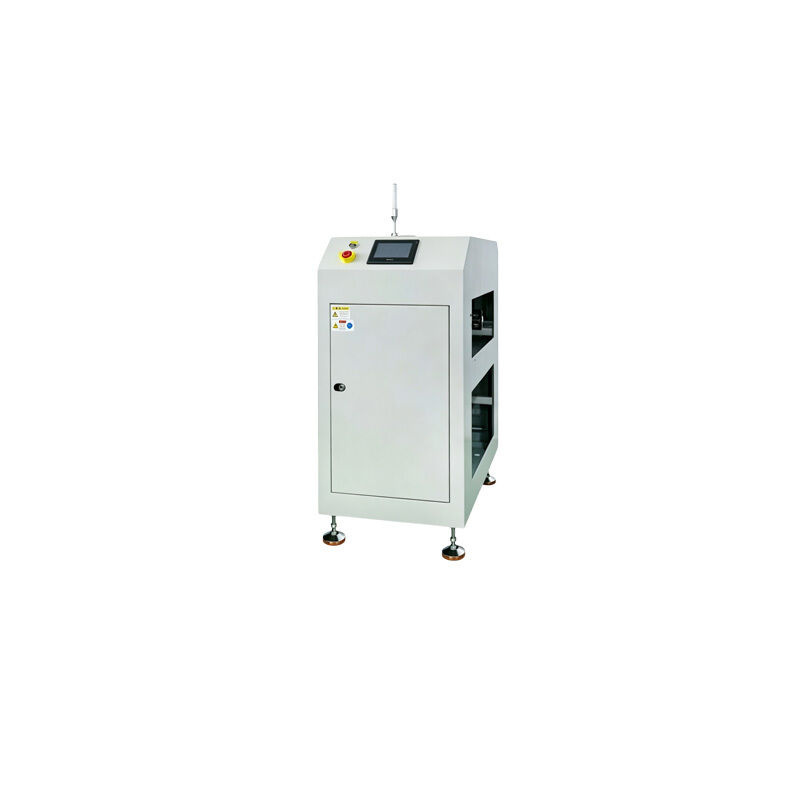

SMT 회로 보드 자동 리프트/모델링 라인 PCB 자동 플립 머신
SMT 회로 기판 자동 리프트/조립 라인 PCB 자동 뒤집기 기계
SMT 생산 라인용으로 설계된 고급 자동화 장비로, 전자 제조 공정을 위한 효율적인 PCB 리프팅 및 플리핑 솔루션을 제공합니다.
적용 범위
- SMT 코팅 생산 라인 및 비표준 장비 생산 라인에 적용 가능
주요 특징
- PLC + 터치스크린 제어로 고장음, 조명 알람, 메뉴 표시 가능
- SMEMA 통신 신호 포트 장착
응용분야
- 리플로우 솔더링 전후의 PCB 공급, 리프팅 및 보드 회전율을 위한 SMT 패치 생산 라인
- PCB 후처리: AOI 검사, 컨포멀 코팅, 부품 삽입
- 에너지신산업 : 에너지저장PCB, 전원공급장치 및 배터리 회로기판 제조
- 산업용 제어 및 가전회로기판 자동화 조립라인
기술 사양
| 사양 | HN-L450 자동 엘리베이터 | HN-F180 자동 뒤집기 기계 |
|---|---|---|
| 작업 방향 및 PCB 가장자리 공간 | 왼쪽 L <--> 오른쪽 R; PCBA 공정 가장자리 ≥ 5mm | |
| 운송 높이 및 구성 요소의 최대 높이 | 920 ± 20mm: 체인 표면 위 100mm, 아래 90mm | |
| 이송 속도 | 2-5m/분 | 8-13m/분 |
| 변속기 모터 및 진폭 변조 방식 | 스테퍼 모터, 전기적으로 조절 가능한 트랙 폭, 진폭 변조 폭 50-460mm | |
| 드라이브 유형 | 모터+체인 구동 리프팅 | 모터+동기 벨트 구동 뒤집기 |
| 장비 스트로크 | 리프팅 높이 450mm | 180° 뒤집기 |
| 전체 치수 | L640*W1000*H1350 (mm) | L640*W1100*H1350 (mm) |
| 장비 공기압 및 전원 공급 장치 | ≥0.4Mpa, AC220V 50-60Hz | |
| 장비의 총 소비 전력 및 무게 | 0.8KW, 약. 180Kg | |
| 제어 모드 및 통신 포트 | PLC+터치스크린, SMEMA 통신 신호 포트 | |
저희 공장은 PCB 자동 엘리베이터, 회로 기판 리프팅 장비, SMT 로딩 및 언로드 엘리베이터뿐만 아니라 PCB 자동 뒤집기 기계, 회로 기판 뒤집기 기계 및 SMT 뒤집기 장비 공급을 전문으로 합니다. 우리는 SMT 조립 라인을 지원하는 핵심 자동화 보조 장비입니다.
PCB 자동 뒤집기 기계는 전자 SMT, 테스트, 조립, 코팅 및 기타 공정에 널리 사용되는 다양한 기존 및 비표준 PCB 회로 기판에 적합한 회로 기판 생산 공정을 위해 특별히 설계되었습니다.
PCB 리프팅 장비는 원활하게 작동하고 리프팅 높이를 조절할 수 있어 SMT 생산 라인에서 자재 이송 작업을 효율적으로 완료하고 다양한 생산 프로세스를 효과적으로 연결하며 보드 충돌 및 손상을 방지할 수 있습니다. 지원 SMT 뒤집기 장비는 회로 기판의 뒤집기 변환을 신속하게 완료하고 양면 표면 실장 및 양면 검사의 생산 요구를 충족하며 생산 라인의 자동화 수준을 크게 향상시킬 수 있습니다.
전체 장비는 작동이 쉽고 호환성이 높으며 고장률이 낮습니다. 자동화된 조립 라인을 통한 도킹을 지원하며 필요에 따라 비표준 모델로 맞춤화할 수 있습니다. 이 장비는 비용 효율성이 높고 품질이 안정적이며 국내외 시장에서 인기가 있습니다. 동시에 기업이 비용을 절감하고 효율성을 높일 수 있도록 설치, 디버깅 및 기술 지원을 제공하는 포괄적인 애프터 서비스를 갖추고 있습니다.
사용상의 주의사항
장비는 규정에 따라 접지되어야 하며 정격 전압에서 작동해야 합니다. 과적, 강제 리프팅, 뒤집기 등은 엄격히 금지됩니다. 작동 중에는 변속기 부품에 손을 뻗어 만지는 것이 금지되어 있습니다. 기술 담당자가 아닌 사람은 승인 없이 매개변수를 분해하거나 수정할 수 없습니다. 공기 및 전기 회로에 대한 정기적인 청소, 유지 관리 및 검사도 필요합니다.
판매 후 유지 보수 보증
완전한 기계 보증, 사람의 실수가 아닌 경우 무료 유지 보수. 오작동을 신속하게 조사하고 원격으로 안내할 수 있으며, 어려운 문제는 현장에서 수리할 수 있습니다. 평생 비용 가격은 원래 공장 액세서리, 전체 프로세스 기술 지원, 장비 교정 및 판매 후 후속 서비스를 제공합니다.
고객 피드백 및 판매 후 커뮤니케이션
리프터와 PCB 플리퍼는 원활하게 작동하며 낮은 불량률로 생산 효율성을 향상시킵니다. 판매 후 안내 및 현장 서비스에 대해 신속하게 응답합니다. 신뢰할 수 있는 품질과 사려 깊은 지원으로 고객 만족도가 높아지고 재주문이 가능해집니다.
자주 묻는 질문
- 장치는 어떤 PCB 보드 및 생산 라인과 호환됩니까?
일반 SMT 회로 기판, 신에너지 PCB 및 산업용 제어 회로 기판은 표준 SMT 조립 라인에 연결하고 비표준 맞춤형 고정 장치 및 모델을 지원하며 다중 사양 보드 생산에 적응할 수 있습니다. - 장비가 움직이지 않고, 들어올리기/뒤집기가 원활하지 않으면 어떻게 해야 하나요?
먼저 기계를 정지하고 전원을 차단하여 보드의 과부하, 변속기 부품의 먼지 쌓임 및 걸림, 잘못된 매개변수 설정 등을 확인합니다. 간단한 오류는 디버깅을 위해 원격으로 안내할 수 있으며, 복잡한 문제는 엔지니어가 와서 검사할 수 있도록 준비할 수 있습니다. - 장치가 속도와 높이를 조정할 수 있나요?
속도 조절, 높이 조절, 시간에 따른 시작 정지 지원, 원터치 스크린으로 매개변수 설정이 가능하고 조작이 간편하며 다양한 공정의 생산 리듬에 맞춰 조정할 수 있습니다. - 판매 후 보증 및 액세서리를 보장하는 방법은 무엇입니까?
완전한 기계 보증, 무료 유지보수 및 사람의 실수가 아닌 경우 교체; 정품 액세서리의 평생 원가 가격 공급, 원격 기술 지원, 장비 교정 및 정기적인 유지 관리 컨설팅 서비스를 제공합니다.
인증
CNSMT는 SMT PCB 자동 리프터 및 회전율 기계 제조를 전문으로 합니다. 내구성이 뛰어나고 안정적인 장비는 SMT, 검사 및 코팅 공정에 적합합니다. 비용 효율적인 제품은 전 세계적으로 잘 팔립니다. 우리는 시운전, 교육, 유지보수를 포함한 완전한 애프터 서비스를 제공하여 전 세계 전자 제조업체로부터 폭넓은 신뢰를 얻고 있습니다.
연락처 정보
핸드폰:+8613537875415
이메일:리지@smtlinemachine.com
주소:중국 심천시 바오안 신천 산업 지역
