강조하다
자동 PCB 공급 플랫폼
,SMT 라인 피드머신
,보증된 PCB 피더
-
원래 장소중국
-
브랜드 이름CNSMT
-
인증CE- Entering the board platform
-
모델 번호HN-C80
-
최소 주문 수량1세트의 기계 또는 혼합 주문도 허용됩니다. 운송: 벌크 또는 컨테이너 이용
-
가격협상 가능
-
포장 세부 사항표준 수출 상자와 견고한 견목 패키지는 모두 옵션입니다.
-
배달 시간영업일 기준 1-2일
-
지불 조건L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram

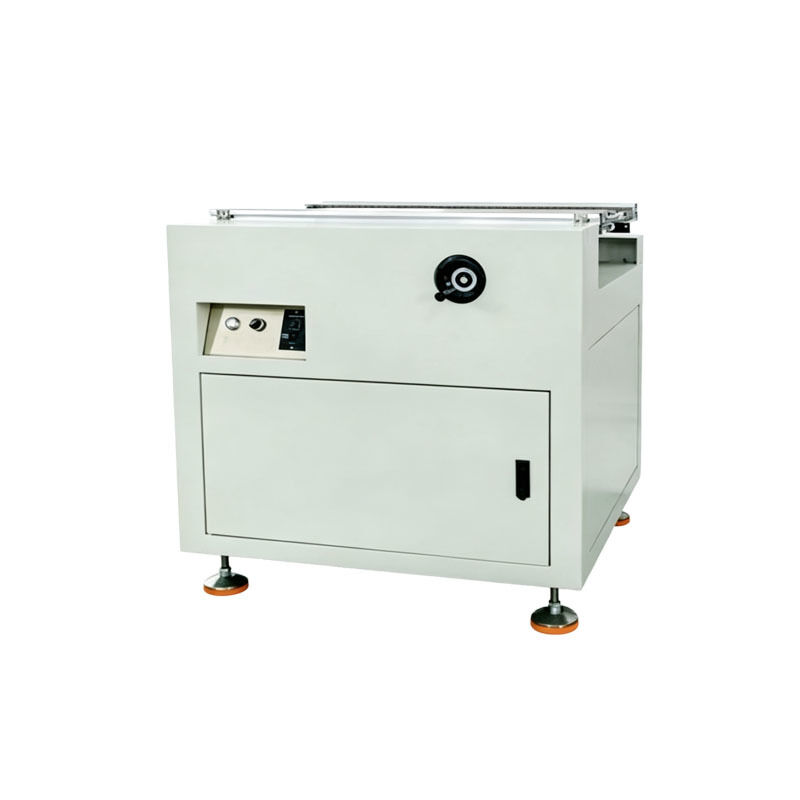

코팅 머신용 오토 PCB 컨베이어
SMT 코팅 생산 라인, 경화로 생산 라인 및 비표준 장비 생산 라인에 적합합니다.
특수 단일 칩 제어 카드 모듈, 장비 길이 사양은 0.5m, 0.8m일 수 있습니다.
트랙 진폭 조정은 조정 시트의 구동 메커니즘을 채택하고 폭은 벨 마우스 현상 없이 오랫동안 트랙이 조정되도록 수동으로 조정됩니다.
선택적 기능
자동 PCB 컨베이어에는 선택적인 상부 갓이 장착될 수 있으며 회전 레이어는 트랙으로 돌아갑니다.
| 기술적인 매개변수 | ||
| 사양 | 작은 재료 프레임 위아래 플레이트 기계 | 대형 프레임 로딩 및 언로딩 기계 |
| 작업 방향 및 PCB 가장자리 공간 | 왼쪽 L→오른쪽 R(표준), (오른쪽 R→L은 선택사항으로 남겨두었습니다); PCBA 공정 가장자리 ≥ 5mm | |
| 전송 체인 | 블랙 나일론 플랫 엔지니어링 체인 채용 | |
| 변속기 모터 및 리프팅 모터 | 고정 속도 모터 3세트 및 브레이크 모터 1세트 | |
| 소재 프레임 크기 | 355*320*565(mm) | 535*530*565(mm) |
| 적용 가능한 PCBA 보드 최대 크기 | L50*W50-L330*W250 (mm) | L50*W50-L525*W460(mm) |
| 재료 프레임 리프팅 | 볼 스크류, 주조 알루미늄 통합 리프팅 플랫폼 | |
| 푸시 플레이트 실린더 | PCB 보드 푸시로드 실린더, 국내 소재 프레임 클램핑 실린더 | |
| 전체 치수 | 보내기:L1330*W780*H1200(mm) | 보내기: L1800*W1120*H1350 (mm) |
| 수신: L1750*W780*H1200 (mm) | 수신: L2520*W1120*H1350 (mm) | |
| 장비 공기압 및 전원 공급 장치 | ≥0.4Mpa, 유동220V 50-60Hz | |
| 장비의 총 소비 전력 및 무게 | 0.5KW, 약 240Kg | 0.5KW, 약 290Kg |
| 제어 모드 및 통신 포트 | PLC+디스플레이 제어 터치스크린, SMEMA 통신 신호 포트 | |
PCB자동 PCB 컨베이어SMT 자동 로딩 머신, PCB 로딩 머신, PCB라고도 알려진 SMT 생산 라인의 프런트 엔드에 있는 핵심 지원 장비입니다.자동 PCB 컨베이어, SMT 공급 기계. 주로 PCB 보드 전송, 로딩 및 공급 프로세스를 자동화하고 수동 보드 배치를 대체하며 생산 라인의 자동화 효율성 및 생산 표준화를 효과적으로 향상시키는 데 사용되는 전자 표면 실장 생산에 필수적인 장비입니다.
이 완전히자동 PCB 컨베이어원활하게 작동하고 보드를 정확하게 전달하는 고전적인 프레임 유형 로딩 기계 구조입니다. PCB 보드를 프레임 내부로 질서있게 운반할 수 있어 오프셋, 보드 누락, 걸림 등의 문제를 제거합니다. 장비에는 디버깅이 쉽고 호환성이 강한 지능형 제어 시스템이 장착되어 있습니다. 다양한 SMT 조립 라인과 원활하게 연결할 수 있으며 재료 프레임 및 PCB 보드의 여러 사양에 적응할 수 있습니다.
이 장비는 정전기 방지, 유연한 보드 공급 및 긁힘 방지 기능을 갖추고 있어 정밀 회로 기판을 효과적으로 보호하고 생산 수율을 보장할 수 있습니다. 24시간 연속 안정적인 운영을 지원하고 인건비와 운영 오류를 크게 줄이며 높은 비용 효율성과 강력한 내구성으로 가전제품, 신에너지, 산업 제어 통신 등 산업에서 널리 사용됩니다. 기업 SMT 생산 라인 자동화 업그레이드에 선호되는 장비입니다.
안전 사용 지침
PCB 자동 공급 테이블 및 SMT 작동 시 작동 절차를 엄격히 따르십시오.자동 PCB 컨베이어. 장비가 작동 중일 때 전송 및 보드 공급 영역에 손과 도구를 삽입하는 것이 금지되어 있으며 디버깅을 위해 기계의 전원을 켜고 분해하는 것이 엄격히 금지되어 있습니다. PCB자동 PCB 컨베이어평평하고 안정적으로 접지되어야 하며 작업 환경은 건조하고 먼지가 없는 상태로 유지되어야 합니다. 과부하 및 비표준 재료 프레임 플레이트 작업은 금지됩니다. 장비 알람이 발생하면 즉시 정지하고 전원을 차단하여 문제를 해결해야 합니다.
판매 후 보증 서비스
PCB 보드 기계의 전체 범위 및자동 PCB 컨베이어완전한 기계 보증을 누리십시오. 보증 기간 동안 사람이 원인이 아닌 결함에 대해서는 무료로 수리 및 교체할 수 있습니다. 평생 일대일 기술 지도, 설치 및 시운전, 운영 교육을 제공하여 빠른 판매 후 대응과 효율적인 장비 고장 해결을 통해 생산 손실을 줄입니다.
일일 유지 보수 및 수리
트랙과 프로브를 정기적으로 청소하고, 회로와 액세서리를 검사하고, 정기적으로 윤활유를 추가하십시오. 비전문가가 허가 없이 장비를 분해하는 것은 금지되어 있습니다. 장비의 장기간 안정적인 작동을 보장하기 위해 현장 유지 관리 및 디버깅을 위해 판매 직원에게 연락할 수 있습니다.
자동 PCB 온베이어는 정확하고 원활하게 코팅 생산 라인과 일치하며 실패율이 낮습니다. 적시에 판매 후 시운전 및 문제 해결을 완료합니다. 내구성이 뛰어난 장비와 우수한 서비스는 호평을 받고 반복 주문을 받습니다.
CNSMT는 PCB/SMT 연구개발 전문기업입니다.자동 PCB 컨베이어다년간의 업계 경험과 탄탄한 기술력을 바탕으로 당사의 잘 제작된 장비는 다양한 SMT 라인에 맞게 안정적이고 정확한 공급을 제공하며, 국내 및 해외에서 비용 효과적인 가격으로 잘 판매되어 고객의 조달 비용을 절감합니다. 시운전, 교육, 유지보수를 포함한 완전한 애프터 서비스를 지원하므로 문의와 협력을 환영합니다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
