KHW-M712M-00X 야마하 YG100R SMT 기계 Z축 모터 알루미늄 블록 브래킷

KHW-M712M-00X Yamaha YG100R SMT 기계 Z축 모터 알루미늄 블록 브래킷

KHW-M712M-00X Z축 모터 알루미늄 브래킷 – Yamaha YG100R SMT 기계

개요

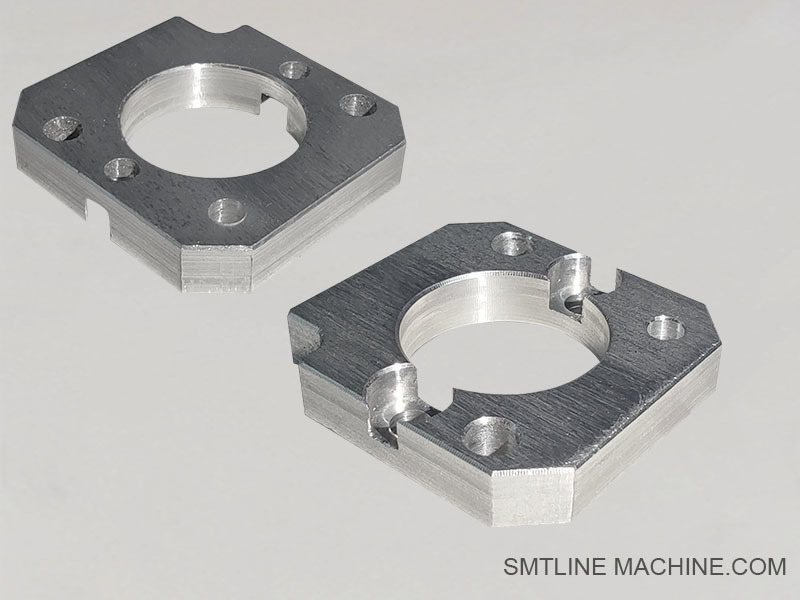

KHW-M712M-00X는 Yamaha YG100R 픽앤플레이스 기계에 사용하도록 설계된 정밀 가공 알루미늄으로 제작된 Z축 모터 장착 브래킷입니다. 이 브래킷은 고속 부품 배치 시 안정성, 정확한 수직 이동 및 정렬을 보장하면서 Z축 모터를 배치 헤드 또는 갠트리 시스템에 고정합니다.

주요 특징

부품 번호: KHW-M712M-00X
기계 호환성: Yamaha YG100R SMT 기계
기능:

Z축 모터(수직축)를 장착하고 정렬합니다.
노즐 상/하 움직임 시 기계적 안정성을 보장합니다.
진동 및 위치 오류를 줄이는 데 도움이 됩니다.
재질: 고강도, 경량 알루미늄 합금
설계: 장착 구멍 및 모터 인터페이스 슬롯이 있는 정밀 CNC 가공
마감: 양극 산화 처리 또는 부식 방지 처리(배치에 따라 다름)

응용 분야

픽업 노즐을 올리고 내리는 역할을 하는 Z축 모터를 지원합니다.
동적 부하 조건에서 구조적 강성을 유지합니다.
Yamaha YG100R 시리즈의 유지 보수, 개조 또는 기계 헤드 수리에 사용됩니다.

설치 참고 사항

장착 나사에 적절한 토크로 설치해야 합니다.
정확한 작동을 위해 모터 샤프트 및 Z축 센서와의 정렬이 중요합니다.
최적의 맞춤을 위해 정품 Yamaha 모터 및 패스너와 페어링하는 것이 좋습니다.

요약

KHW-M712M-00X 알루미늄 브래킷은 Yamaha YG100R 픽앤플레이스 기계의 Z축 시스템에 필수적인 기계 부품입니다. 수직 모터에 안정적인 지지력과 정밀한 정렬을 제공하여 까다로운 SMT 생산 환경에서 부드럽고 정확한 부품 배치를 보장합니다.

KHW-M712M-00X(Z축 모터 브래킷) 관련 액세서리

참고:

이러한 액세서리는 정확한 Z축 움직임을 보장하며, 정확한 픽앤플레이스 성능에 중요합니다.
기계적 정렬 및 신뢰성을 유지하려면 항상 정품 Yamaha 부품을 사용하십시오.
YG100R 헤드 유형(예: 단일 갠트리 또는 듀얼 헤드)을 제공하면 보다 정확한 부품 번호를 권장할 수 있습니다.

관련 부품 번호 – KHW-M712M-00X 및 Z축 어셈블리(YG100R)

참고:

이러한 부품 번호는 Yamaha YG100R의 표준이지만 특정 모델 또는 헤드 구성에 따라 약간 다를 수 있습니다.
부품 호환성을 확인하려면 항상 기계 BOM 또는 유지 보수 설명서를 교차 확인하십시오.
정밀한 정렬과 내구성을 위해 정품 Yamaha 부품을 사용하는 것이 좋습니다.

FAQ 가이드 — KHW-M712M-00X Z축 모터 브래킷(Yamaha YG100R)

1. KHW-M712M-00X는 무엇에 사용됩니까?

Yamaha YG100R 배치 헤드에 Z축 모터를 장착하고 고정하는 알루미늄 브래킷으로, 부품 픽업 및 배치 시 노즐의 정확한 상/하 움직임을 가능하게 합니다.

2. 이 브래킷을 사용하는 기계는 무엇입니까?

주로 Yamaha YG100R 픽앤플레이스 기계에 사용됩니다. 동일한 Z축 설계를 가진 유사한 세대 모델 또는 맞춤형 헤드에서도 찾을 수 있습니다.

3. Z축 브래킷의 기능은 무엇입니까?

Z축 모터를 제자리에 고정합니다.
리드 스크류 또는 볼 스크류와의 정렬을 유지합니다.
헤드/노즐 어셈블리의 안정적이고 정확한 수직 움직임을 지원합니다.

4. 어떤 재료로 만들어졌습니까?

정밀 가공된 알루미늄 합금으로 제작되어 고강도, 저중량 및 내식성을 제공합니다. 이는 헤드에 과도한 부하를 추가하지 않고 안정성을 보장합니다.

5. 브래킷이 손상되었는지 어떻게 알 수 있습니까?

일반적인 증상은 다음과 같습니다.

Z축 모터가 느슨하거나 정렬 불량
노즐 높이 불일치 또는 위치 오류
브래킷의 눈에 보이는 균열, 뒤틀림 또는 나사 구멍 박리

6. 브래킷을 직접 교체할 수 있습니까?

예 — 숙련된 기술자라면 가능합니다. 교체하려면 다음이 필요합니다.

Z축 모터 및 리드 스크류 분해
오래된 브래킷을 제거하고 새 브래킷을 장착
모터 재정렬 및 노즐 보정 확인

7. 브래킷을 교체할 때 어떤 다른 부품을 검사해야 합니까?

Z축 모터(KHW-M7106-00)
커플링(KHW-M7123-00)
리드 스크류 또는 볼 스크류(KHW-M7101-00)
Z축 센서(KHW-M7109-00)
리니어 가이드(KHW-M7103-00)
장착 나사 및 프레임 정렬

8. 교체 후 보정이 필요합니까?

예. 브래킷을 교체하고 모터를 재조립한 후 Yamaha’s 기계 인터페이스를 사용하여 Z축 위치를 재보정하여 정확한 픽업 높이를 보장해야 합니다.

9. 교체 브래킷은 어디에서 구할 수 있습니까?

공식 Yamaha SMT 부품 유통업체 또는 공인 리셀러에서 주문하십시오. 맞춤, 재료 강도 및 기계 호환성을 보장하려면 항상 정품 부품을 사용하십시오.
