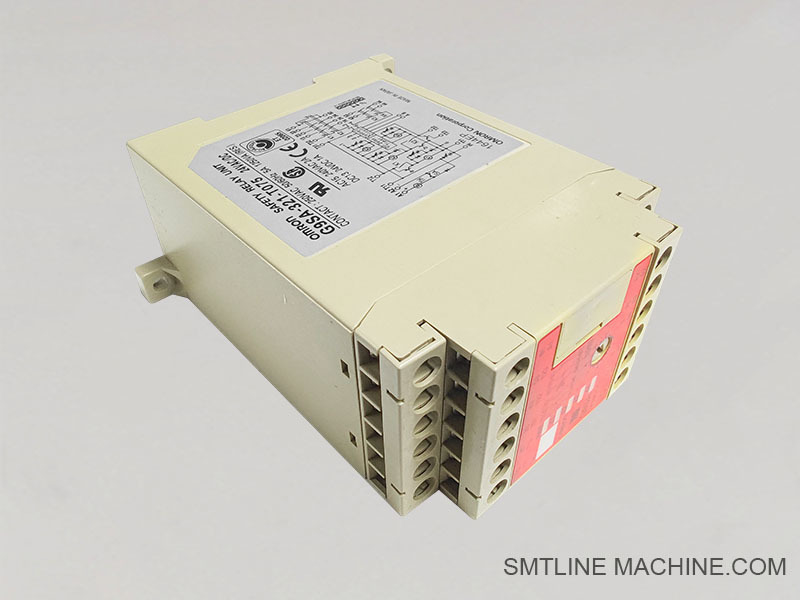

KLF‑M537F‑A0 YSM10/YSM20R SMT 픽업 스위치 릴레이 (Omron G9SA‑321‑T075)

개요

KLF‑M537F‑A0은 Yamaha SMT 기계(모델 YSM10, YSM20R)에서 진공(픽업) 스위치 제어 회로의 일부로 사용되는 안전 릴레이 장치입니다. 진공 감지 또는 비상 정지 입력에 대한 신뢰할 수 있고 안전 인증된 OFF‑지연 기능을 제공하는 역할을 합니다.

핵심 릴레이 모듈은 Omron G9SA‑321‑T075로, 24 VAC/DC 및 100–240 VAC 전원 공급 장치 모두와 호환되는 7.5‑초 OFF‑지연 타이머가 있는 소형 DIN‑레일 장착형 안전 릴레이입니다.

주요 특징

모델: Omron G9SA‑321‑T075
전원 공급 장치: 24 VAC/DC 또는 100–240 VAC ([assets.omron.eu][1])
접점 구성:

기본 제어를 위한 3개의 안전 (NO) 출력
최대 7.5초 지연의 이중 OFF‑지연 접점(DPST‑NO) ([assets.omron.eu][1])
1개의 보조 NC 접점
타이머 범위: 0.5초 ~ 7.5초, 공장 설정 7.5초 ([Cloudinary][2])
정격:

최대 5 A 스위칭 용량(250 VAC / 30 VDC)
빠른 응답 시간(10ms) 및 낮은 접촉 저항(≤100 mΩ) ([Mouser Electronics][3])
인증: EN/BG 준수, UL/CSA 승인
설계:

DIN‑레일 또는 나사 장착 가능
소형 45mm 폭
산업용으로 진동‑ 및 충격‑ 방지 등급 ([Cloudinary][2])

일반적인 응용 분야

SMT 기계의 진공 픽업 스위치에 안전한 OFF‑지연 구현:

진공 손실 또는 비상 정지 후 짧은 지연 시간 동안 진공 모터가 켜진 상태를 유지하여 안전한 노즐 복귀를 가능하게 합니다.
액추에이터에 전원을 차단하기 전에 안전 회로 입력(예: 센서, 리미트 스위치)을 모니터링합니다.
YSM10/YSM20R 진공 제어 시스템에서 제어된 지연과 함께 안전 릴레이 역할을 합니다.

작동 개념

진공 또는 오류 신호가 비활성화되면 OFF‑지연 타이머가 최대 7.5초 동안 전원을 유지하여 제어된 종료를 허용합니다.
지연이 만료되거나 입력 구성에 따라 비상/수동 재설정을 통해서만 접점이 열립니다.

장점

진공 구성 요소의 갑작스러운 종료를 방지하여 기계 안전성을 향상시킵니다.
소형, 공장 구성 타이머는 외부 배선을 피합니다.
산업 안전 표준을 준수하고 설계 부담을 덜어줍니다.

결론

Yamaha YSM10/YSM20R SMT 기계용 KLF‑M537F‑A0 제어 어셈블리에 사용되는 Omron G9SA‑321‑T075 안전 릴레이는 신뢰할 수 있는 OFF‑지연 기능을 제공하고 산업 안전 요구 사항을 충족하여 진공 픽업 시스템의 제어되고 안전한 작동을 보장합니다.

KLF-M537F-A0 / G9SA-321-T075 릴레이 관련 액세서리

참고:

모든 배선 및 제어 로직은 Yamaha의 YSM10/YSM20R 회로 설계 및 Omron의 릴레이 배선 표준을 따라야 합니다.
정품 부품을 사용하여 완전한 호환성 및 안전 인증을 받는 것이 좋습니다.
릴레이 모듈은 교육을 받은 직원만 교체하거나 서비스해야 합니다.

관련 부품 번호 – KLF-M537F-A0 / G9SA-321-T075 릴레이 어셈블리

참고:

항상 특정 YSM10 또는 YSM20R 기계 모델과의 호환성을 확인하십시오.
적절한 안전 성능 및 인증 준수를 보장하기 위해 정품 Yamaha 및 Omron 부품을 사용하십시오.
정확한 BOM 일치 또는 전기 캐비닛 레이아웃의 경우 부품 번호는 구성에 따라 약간 다를 수 있습니다.

FAQ 가이드 — KLF-M537F-A0 (Omron G9SA-321-T075 포함)

기능: 진공 제어 및 비상 OFF-지연 안전 릴레이

1. KLF-M537F-A0은 무엇에 사용됩니까?

Yamaha YSM10 및 YSM20R 픽 앤 플레이스 기계에 통합된 안전 릴레이 모듈입니다. Omron G9SA-321-T075 릴레이를 사용하여 OFF-지연 기능으로 진공 픽업 시스템을 제어하고 비상 정지 로직을 지원합니다.

2. G9SA-321-T075 릴레이는 무엇을 합니까?

7.5초 OFF-지연이 있는 3극 안전 릴레이입니다. 정지 신호(예: 진공 손실 또는 비상 정지)를 수신한 후 노즐이 꺼지기 전에 안전한 기계 반응(예: 노즐 후퇴)을 허용하기 위해 잠시 전원을 유지합니다.

3. 이 모듈은 안전 인증을 받았습니까?

예. G9SA 릴레이는 EN ISO 13849-1(PLe) 및 IEC/EN 60204-1을 준수합니다. 또한 UL/CSA를 인정받아 산업 안전 응용 분야에 적합합니다.

4. 어떤 전원 공급 장치가 필요합니까?

배선 구성에 따라 24 VDC, 24 VAC 또는 100–240 VAC를 지원합니다. 교체하기 전에 항상 기계의 전원을 확인하십시오.

5. 릴레이의 타이머를 조정할 수 있습니까?

아니요. G9SA-321-T075는 공장에서 고정된 7.5초 지연 모델입니다. 다른 G9SA 변형은 조정 가능한 타이밍을 제공하지만 이 장치는 Yamaha의 설계 사양에 따라 고정되어 있습니다.

6. 릴레이가 고장나면 어떻게 됩니까?

릴레이 접점이 마모되거나 지연 타이머가 오작동하면 진공 제어가 예측할 수 없게 작동하거나 안전 기능이 제대로 작동하지 않을 수 있습니다. 정품 부품을 사용하여 즉시 교체하는 것이 좋습니다.

7. 릴레이를 어떻게 교체합니까?

SMT 기계의 전원을 끄고 제어 캐비닛을 격리합니다.
DIN 레일 장착 릴레이(베이스 소켓 포함, 해당되는 경우)를 제거합니다.
새 G9SA-321-T075를 소켓에 삽입하고 단자 연결이 단단한지 확인합니다.
기계를 다시 시작하고 진공 제어 기능을 확인합니다.

8. 어디에서 교체품을 구할 수 있습니까?

Yamaha SMT 부품 유통업체 또는 Omron 인증 공급업체에서. 부품 번호 G9SA-321-T075가 정확히 일치하는지 확인하십시오.

9. 이 릴레이는 다른 모델과 호환됩니까?

아니요. G9SA-321-T075 또는 정확한 Yamaha 승인 대체품만 사용하십시오. 다른 지연 시간 또는 접점 구성을 사용하면 기계 안전 로직이 손상될 수 있습니다.
