KLJ-MC1A2-00ZS8MM-72MM 회로 기판 박스 모터 보호 덮개

KLJ-MC1A2-00ZS8MM-72MM 회로 기판 박스 모터 보호 커버

제품 소개 – KLJ-MC1A2-00

ZS 피더 PCB 박스용 모터 보호 커버 (8mm–72mm 범위)
Yamaha SMT ZS 시리즈 피더에 사용

개요

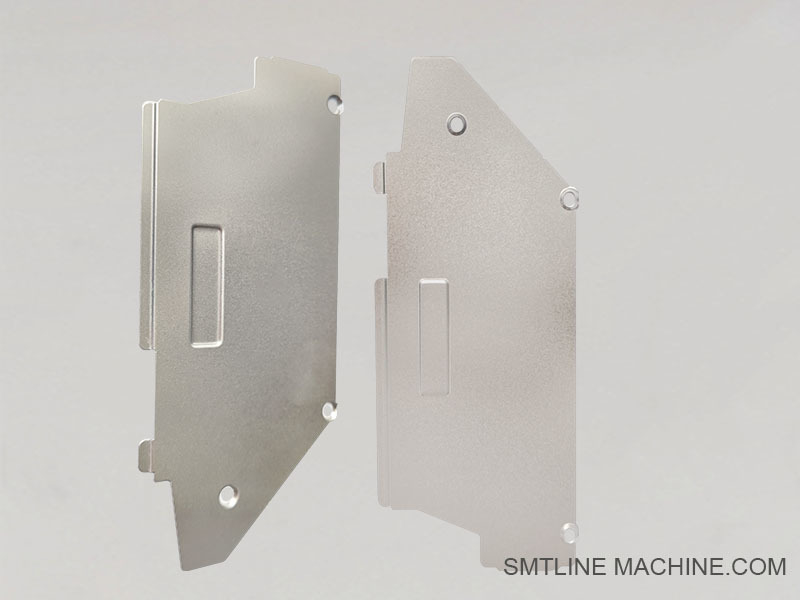

KLJ-MC1A2-00은 Yamaha ZS 시리즈 피더의 회로 기판과 모터 부분을 보호하도록 설계된 모터 보호 커버입니다. 8mm에서 72mm까지의 테이프 폭을 가진 ZS 피더에 적용 가능합니다.

이 커버는 내부 PCB, 구동 모터 및 배선을 먼지, 이물질 및 물리적 손상으로부터 보호하여 피더의 신뢰성을 높이고 구성 요소 수명을 연장합니다.

주요 특징

Yamaha ZS 피더용 OEM 부품 (8mm–72mm)
모터 및 PCB를 환경적 손상으로부터 보호
가볍지만 내구성이 뛰어난 플라스틱 구조
빠른 유지 보수를 위한 스냅핏 또는 나사 고정
피더 장치의 안전성과 작동 안정성 보장

응용 분야

ZS 피더 본체의 회로 기판 및 구동 모터 부분 위에 설치되며, 먼지가 많거나 테이프를 자주 로딩/언로딩하는 환경에서 중요합니다.

호환 모델

8mm, 12mm, 16mm, 24mm, 32mm, 44mm, 56mm 및 72mm 폭의 Yamaha ZS 피더:

KW1-M4500-011 / 015 / 035 / 045 / 055 / 065 / 075 / 085 등

관련 액세서리 – KLJ-MC1A2-00

(ZS 피더 PCB 박스용 모터 보호 커버, 8mm–72mm)

1. 호환 피더 본체

커버는 다음 피더의 메인 본체에 장착됩니다:

KW1-M4500-011 – ZS 8mm 피더
KW1-M4500-015 – ZS 12mm 피더
KW1-M4500-035 – ZS 16mm 피더
KW1-M4500-045 – ZS 24mm 피더
KW1-M4500-055 – ZS 32mm 피더
KW1-M4500-065 – ZS 44mm 피더
KW1-M4500-075 – ZS 56mm 피더
KW1-M4500-085 – ZS 72mm 피더

2. 회로 기판 박스 (PCB 하우징)

KLJ-MC1A1-00 – KLJ-MC1A2-00 커버가 부착되는 제어 보드 및 모터 어셈블리를 담는 PCB 박스 베이스.

3. 모터 드라이브 어셈블리

KHY-M9162-A0 또는 KHJ-MC200-00 – 이 커버로 보호되는 PCB 박스 내부의 스테퍼 모터 유닛.

4. 나사 / 패스너

91312-03004 – 커버를 고정하는 데 사용되는 M3 나사
KGS-M3696-00 – 잠금 스프링 또는 클립 (일부 버전에서 공구 없이 장착하는 데 사용)

5. 개스킷 / 씰 (필요한 경우)

고순도 환경에서 먼지 방지를 위해 사용 (선택 사항).

관련 부품 번호 – KLJ-MC1A2-00

(Yamaha ZS 피더 PCB 박스용 모터 보호 커버)

주요 부품

KLJ-MC1A2-00 — ZS 8–72mm 피더 모터/PCB 박스 보호 커버

호환 ZS 피더

다음은 보호 커버가 지원하는 피더 모델입니다:

KW1-M4500-011 — ZS 8mm 피더
KW1-M4500-015 — ZS 12mm 피더
KW1-M4500-035 — ZS 16mm 피더
KW1-M4500-045 — ZS 24mm 피더
KW1-M4500-055 — ZS 32mm 피더
KW1-M4500-065 — ZS 44mm 피더
KW1-M4500-075 — ZS 56mm 피더
KW1-M4500-085 — ZS 72mm 피더

관련 구성 요소

KLJ-MC1A1-00 — PCB 박스 베이스 (보호 커버 장착 인터페이스)
KHY-M9162-A0 / KHJ-MC200-00 — 피더 스테퍼 모터
91312-03004 — M3 장착 나사
KGS-M3696-00 — 잠금 클립 / 스프링

FAQ 가이드 – KLJ-MC1A2-00

(Yamaha ZS 8mm–72mm 피더용 모터 및 PCB 보호 커버)

1. KLJ-MC1A2-00 커버의 목적은 무엇입니까?

Yamaha ZS 피더의 모터와 회로 기판(PCB)을 먼지, 이물질 및 우발적인 접촉으로부터 보호하여 피더의 수명을 연장하고 안정적인 성능을 유지하는 데 도움이 됩니다.

2. 이 커버는 어떤 피더 모델과 호환됩니까?

KW1-M4500-011 / 015 / 035 / 045 / 055 / 065 / 075 / 085를 포함하여 8mm에서 72mm까지의 모든 Yamaha ZS 시리즈 피더와 호환됩니다.

3. 커버는 작동에 필수적입니까?

예. 커버 없이 작동하면 민감한 전자 부품과 모터 부품이 손상되거나 오염될 수 있으며, 이로 인해 피더 오작동 또는 수명 단축으로 이어질 수 있습니다.

4. 커버는 서로 다른 ZS 피더 폭 간에 교환 가능합니까?

예. KLJ-MC1A2-00은 ZS 8–72mm 범위에서 범용으로 사용할 수 있도록 설계되었습니다.

5. 커버는 어떤 재료로 만들어졌습니까?

내구성이 뛰어나고 가벼운 엔지니어링 플라스틱으로 정전기 방전, 마모 및 경미한 충격에 강합니다.

6. 피더에 어떻게 장착됩니까?

일반적으로 M3 나사(예: 91312-03004) 또는 클립 잠금 장치(예: KGS-M3696-00)를 사용하여 버전에 따라 부착됩니다.

7. 보호 커버는 언제 교체해야 합니까?

금이 가거나 변형되었거나 더 이상 안전하게 맞지 않는 경우

유지 보수 또는 피더 낙하 시 손상된 경우
누락된 경우 — 내부 구성 요소가 노출되지 않도록 항상 교체하십시오.
8. 커버를 교체하면 피더를 재보정해야 합니까?

아니요. 커버는 보호 요소일 뿐이며 피더 정렬 또는 보정에 영향을 미치지 않습니다.

9. 이 부품을 ZS가 아닌 피더에 사용할 수 있습니까?

아니요. Yamaha ZS 시리즈 피더용으로 특별히 설계되었으며 SS, FT 또는 기타 피더 유형과 호환되지 않습니다.

10. KLJ-MC1A2-00은 어디에서 구입할 수 있습니까?

공인 Yamaha SMT 부품 유통업체 또는 신뢰할 수 있는 타사 SMT 공급업체에서 구입할 수 있습니다. 주문하기 전에 항상 부품 번호를 확인하십시오.
