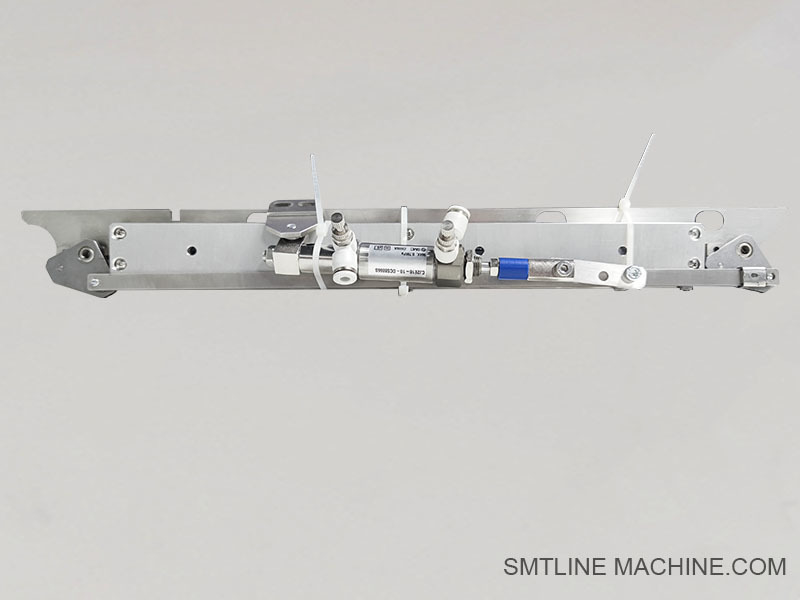

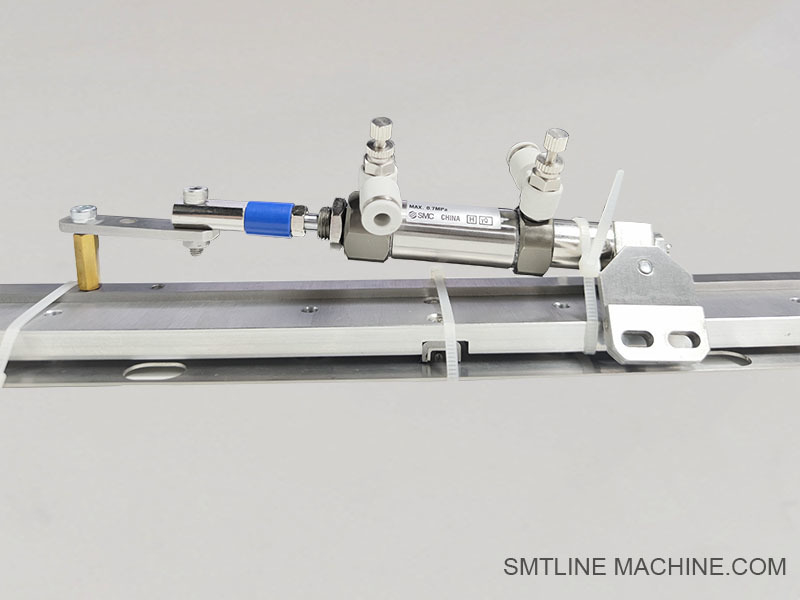

YSM20 메인 기어 플레이트 클램프 엣지

YSM20 주역판 클램프 가장자리



제품 소개 YSM20 메인 기어 플레이트 클램프 에드

메인 기어 플레이트 클램프 엣지는 야마하 YSM20 고속 모듈 설치 장치에서 사용되는 중요한 기계적 고정 부품입니다.그것은 기계의 드라이브 또는 헤드 유닛 집합 내에서 주요 기어 플레이트를 고정하고 안정시키는 책임이 있습니다, 배치 작업 중에 일관된 위치, 감소 진동 및 정확한 기계적 움직임을 보장합니다.

주요 특징:

용도: 주역판을 드라이브 시스템 내에서 정밀하게 정렬하도록 설계되었습니다.
소재: 고강도 도구용 강철 또는 가열된 알루미늄, 마모 방지 표면 처리
정밀 맞춤: 기어하우스와 주변 구조와 최적의 인터페이스를 위해 미크론 허용량으로 가공
내구성: 고속 기계적 부하 와 반복적 운동 스트레스 에 견딜 수 있도록 제작
설치 위치: 일반적으로 YSM20의 배치 헤드 유닛 또는 드라이브 모듈 집합에 장착됩니다.

기능 및 응용:

작동 중 기어 미끄러짐 또는 축적 이동을 방지합니다.
회전 및 선형 운동 시스템의 전송 안정성을 향상시킵니다.
정밀 한 노즐 위치, 머리 Z 축 이동 및 모터 기어 회전 에 기여
예방 유지 보수 및 기계 정렬 절차에서 핵심 역할을합니다.

전형적인 사양:

부분 이름: 주식 기어 플릿 클램프 엣지
적용: 야마하 YSM20 (YSM20R, YSM10 등과 호환될 수 있습니다.)
가공: 경화 방지 코팅
부문 번호: (확인 필요; KHJ-MCxxx-00) 으로 시작할 수 있습니다.

관련 액세서리 YSM20 메인 기어 플레이트 클램프 엣지

1주식 기판 (기반 기판)

클램프 가장자리가 고정되는 핵심 장착 기지. 배치 헤드의 주요 변속기를 장착합니다.

2클램프 엣지 스크루 / 장착 볼트

정밀 가공 된 고정 장치, 클램프 가장자리를 주 기어 플레이트에 고정합니다. 일반적으로 잠금 윙러와 토크 정렬 나사를 포함합니다.

3- 기어 베어 세트

기어 플레이트에 연결 된 회전 샤프트를 지원합니다. 게임 및 진동을 줄이기 위해 클램프와 함께 작동합니다.

4헤드 드라이브 샤프트 (Z/R 축 샤프트)

모터에서 기어 메커니즘으로 움직임을 옮깁니다. 클램프 가장자리는 판에 고정된 끝을 안정시킵니다.

5. 위치 도벨 / 정렬 핀

집착이나 유지보수 중에 클램프 가장자리와 주요 기어 플레이트를 정확하게 정렬하는 데 사용됩니다.

6헤드 유닛 프레임 또는 하우스 커버

전체 기어 집합을 덮고 지지합니다. 클램프 가장자리는이 닫힌 기계 구조 내부에 설치됩니다.

7. 반 진동 간격기 또는 샴

고속 배치 중 마이크로 진동을 흡수하기 위해 클램프 또는 기어 플레이트 아래에 배치됩니다.

8메인 드라이브 모터 커플러

모터 샤프트와 기어 집합을 연결합니다. 부드러운 회전을 보장하기 위해 기어 플레이트와 클램프 가장자리에 정확한 정렬이 필요합니다.

9윤활기 패드 / 기름판 (적절하면)

기어 클램프 근처에 장착하여 윤활을 유지하고 움직이는 부품 사이의 마찰을 줄입니다.

참고:
이러한 액세서리는 일반적으로 Yamaha의 YSM20 모듈형 헤드 내부의 Z축 또는 회전 헤드 전송 집합의 일부입니다.정확 한 기계적 작동에 필수적이며 수리 또는 재 정렬 도중 함께 교체 해야 합니다.

관련 부품 번호 YSM20 주역판 클램프 가장자리

1. KHJ-MC310-00

메인 기어 플레이트 클램프 가장자리

2. KHJ-MC311-00

주식 기어 플레이트 (Main Gear Plate): 전력 전송을 지원하는 주식 기어 장착 플레이트

3. KHJ-MC312-00

클램프 엣지 장착 나사 ∙ 잠금 기능이 있는 특수 장착 나사.

4. KHJ-MC313-00

기어 베어 세트 (Gear Bearing Set) √ 원활한 기어 회전을 보장하기 위한 주 베어 집합

5. KHJ-MC314-00

위치 도벨 핀
