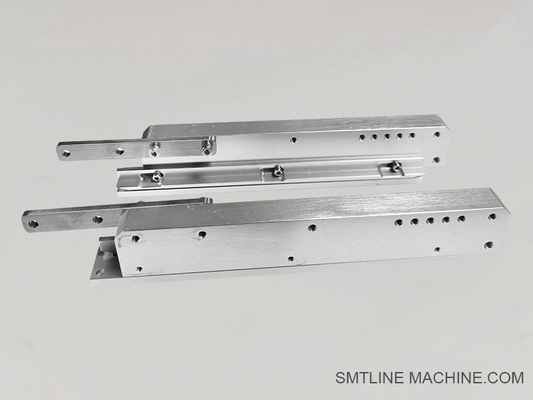

YSM20R 1.2m 연장 트랙

YSM20R 1.2m 연장 트랙


제품 소개 – 야마하 YSM20R 1.2m 연장 트랙
야마하 YSM20R용 1.2m 연장 트랙은 고속 SMT 생산 환경에서 더 크거나 긴 PCB를 지원하도록 설계된 공장 또는 현장 설치 컨베이어 확장 장치입니다. 이 장치는 기계의 최대 PCB 처리 길이를 늘려 확장 형식 보드의 부드러운 이송과 정밀한 위치 지정을 보장합니다.

주요 특징:
확장된 PCB 지원: 컨베이어 길이를 1,200mm로 늘려 LED 스트립, 백라이트 장치, 전원 보드 등과 같은 매우 긴 보드를 처리할 수 있습니다.
완전한 호환성: 야마하 YSM20R 모듈식 마운터와 원활하게 통합되도록 설계되었습니다.
정밀 이송: 안정적인 보드 이송을 위해 고정밀 전동 벨트와 측면 클램핑 가이드가 장착되어 있습니다.
강력한 프레임: 뒤틀림이나 진동 없이 크고 무거운 PCB를 지원하는 강화된 구조.
폐쇄 루프 동기화: 연속적인 인라인 작동을 위해 내부 보드 이송 시스템과 동기화됩니다.

사양 (일반):
유효 PCB 길이 범위: 최대 1,200mm (모델에 따라 다름)
PCB 너비 범위: 일반적으로 50–510mm (표준 YSM20R 너비)
이송 방식: 듀얼 레일 또는 싱글 레일 전동 벨트
구조: 정전기 방지 컨베이어 표면이 있는 분체 도장 강철 프레임
전원 공급 장치: YSM20R 메인 유닛 또는 보조 입력에서 통합

응용 분야:
LED 조명, 자동차 제어 보드, 전원 공급 장치 모듈 및 기타 대형 SMT 어셈블리에 이상적입니다.
긴 보드가 중단 없이 인라인 처리를 필요로 하는 다중 기계 라인에서 사용됩니다.









관련 액세서리 – YSM20R 1.2m 연장 트랙

1. 트랙 지지 브래킷 세트
연장 트랙을 메인 기계 프레임에 고정하는 데 사용되는 강력한 장착 브래킷. 구조적 안정성을 보장합니다.

2. 구동 모터 어셈블리
컨베이어 벨트에 전원을 공급하는 모터, 기어박스 및 센서 유닛을 포함합니다. 긴 보드 이송 제어를 위해 특별히 조정되었습니다.

3. 타이밍 벨트 / 컨베이어 벨트
연장된 길이를 따라 안정적이고 진동이 적은 PCB 이송을 위해 설계된 정전기 방지 이송 벨트.

4. 센서 키트 (입력/출력)
PCB 위치 감지, 존재 감지 또는 오류 중지를 위한 광전 또는 반사 센서를 포함합니다.

5. 너비 조정 장치 (선택 사항)
라인 변경 시 다양한 크기의 PCB를 수용하기 위한 전동 또는 수동 트랙 너비 조정 메커니즘.

6. 측면 가이드 레일 / 클램핑 레일
장거리 이송 시 PCB 정렬을 유지하는 데 도움이 됩니다. 종종 조절 가능하거나 스프링 장착되어 있습니다.

7. 레벨링 피트 또는 앵커 볼트
공장 바닥에서 연장 트랙을 안정화하고 YSM20R 컨베이어 높이에 맞추는 데 사용됩니다.

8. 케이블 하네스 (신호 및 전원)
연장 트랙의 센서, 모터 및 제어를 YSM20R의 메인 제어 시스템에 연결하는 배선 키트.

9. 트랙 커버 또는 가드 플레이트
먼지 유입 또는 움직이는 부품과의 우발적인 접촉을 방지하는 보호 차폐. 투명 패널을 포함할 수 있습니다.

10. 인라인 버퍼 컨베이어 (선택 사항)
상류/하류 지연이 일시적으로 발생할 때 기계 사이에 설치되어 PCB를 저장하거나 일시 중지하는 선택적 모듈.

참고:
모든 액세서리는 트랙 유형 (싱글/듀얼 레일) 및 YSM20R 구성에 맞춰야 합니다. 일부 구성 요소는 LED 생산 라인 또는 맞춤형 너비 보드에 따라 다를 수 있습니다.









관련 부품 번호 – YSM20R 1.2m 연장 트랙

1. KHJ-MC120-00
메인 연장 트랙 유닛 – YSM20R과의 통합을 위해 설계된 1.2미터 컨베이어 어셈블리.

2. KHJ-MC121-00
트랙 장착 브래킷 세트 – 연장 트랙을 YSM20R 베이스 프레임에 고정하는 데 사용됩니다.

3. KHJ-MC122-00
컨베이어 벨트 유닛 – 1.2m 트랙용으로 특별히 크기가 지정된 정전기 방지 타이밍 벨트 포함.

4. KHJ-MC123-00
구동 모터 어셈블리 – 컨베이어 움직임에 전원을 공급하기 위한 모터 및 기어 세트.

5. KHJ-MC124-00
센서 키트 – 입력/출력 감지를 위한 PCB 존재/위치 센서 및 브래킷 포함.

6. KHJ-MC125-00
측면 가이드 레일 세트 – 긴 PCB를 안정화하기 위한 조절 가능 또는 고정 가이드 레일.

7. KHJ-MC126-00
케이블 하네스 – 연장 트랙을 YSM20R 메인 컨트롤러에 연결하기 위한 전원 및 신호 배선 키트.

8. KHJ-MC127-00
레벨링 베이스 세트 – 연장 레일을 수평으로 맞추기 위한 바닥 앵커 또는 높이 조절 피트.

9. KHJ-MC128-00
트랙 너비 조정 장치 (선택 사항) – PCB 크기에 따라 자동 또는 수동 너비 변경.

10. KHJ-MC129-00
트랙 보호 커버 – 컨베이어 유닛 위의 안전 및 먼지 보호를 위한 가드 패널.

참고:
이러한 부품 번호는 야마하의 KHJ 시리즈 명명 규칙을 따릅니다.
실제 사용은 듀얼 레일 또는 싱글 레일 시스템을 사용하고 있는지 여부에 따라 달라질 수 있습니다.
맞춤형 라인 (예: LED 보드 처리)에는 선택적 액세서리 또는 브래킷이 필요할 수 있습니다.








FAQ 가이드 – 야마하 YSM20R 1.2m 연장 트랙
1. 1.2m 연장 트랙의 목적은 무엇입니까?
연장 트랙은 기계의 최대 PCB 길이 처리 능력을 높여 YSM20R이 LED 스트립, 전원 보드 또는 산업 제어 장치와 같은 긴 형식의 PCB (최대 1.2미터)를 지원할 수 있도록 합니다.
2. 연장 트랙은 표준입니까, 아니면 선택 사항입니까?
생산 라인 구성 및 PCB 길이 요구 사항에 따라 공장 설치 또는 현장 개조가 가능한 선택적 추가 기능입니다.
3. 이 연장 트랙과 호환되는 기계는 무엇입니까?
야마하 YSM20R 모듈식 마운터용으로 특별히 설계되었으며 야마하 지침에 따라 YSM20 플랫폼의 특정 변형과 호환될 수 있습니다.
4. 연장 트랙은 어떻게 전원을 공급받고 제어됩니까?
트랙은 전용 모터 유닛, 센서 키트 및 신호/전원 하네스를 사용하여 YSM20R의 제어 시스템에 통합됩니다. 기계의 메인 컨베이어 시스템과 동기화되어 작동합니다.
5. 무겁거나 넓은 PCB를 처리할 수 있습니까?
예. 무겁거나 넓은 형식의 보드를 안정적이고 정밀하게 지원하기 위해 강화된 프레임, 조절 가능한 가이드 레일 및 전동 벨트가 특징입니다.
6. 유지 보수 요구 사항은 무엇입니까?
벨트 및 가이드 레일 정기 청소
센서 및 배선 정기 검사
필요에 따라 벨트 윤활 또는 장력 조정
레벨링 피트 또는 앵커 포인트의 마모 확인
7. 설치 시 일반적으로 필요한 액세서리는 무엇입니까?
장착 브래킷
구동 모터 및 기어박스
벨트 및 가이드 레일 세트
광전 센서
신호/전원용 케이블 하네스
선택적 캐스터 피트 또는 레벨링 베이스
8. 트랙 너비를 자동으로 조정할 수 있습니까?
일부 버전은 구성에 따라 수동 또는 전동 너비 조정을 지원할 수 있습니다. 트랙 너비 조정 키트 (예: KHJ-MC128-00)와 같은 선택적 유닛을 확인하십시오.
9. 일반적인 문제와 해결책은 무엇입니까?

10. 부품 번호 및 문서는 어디에서 얻을 수 있습니까?
다음에서 요청할 수 있습니다.
야마하 SMT 서비스 매뉴얼
공인 야마하 유통업체
요청 시 부품 번호 목록 (예: KHJ-MC120-00 ~ KHJ-MC129-00) 및 다이어그램도 제공할 수 있습니다.
