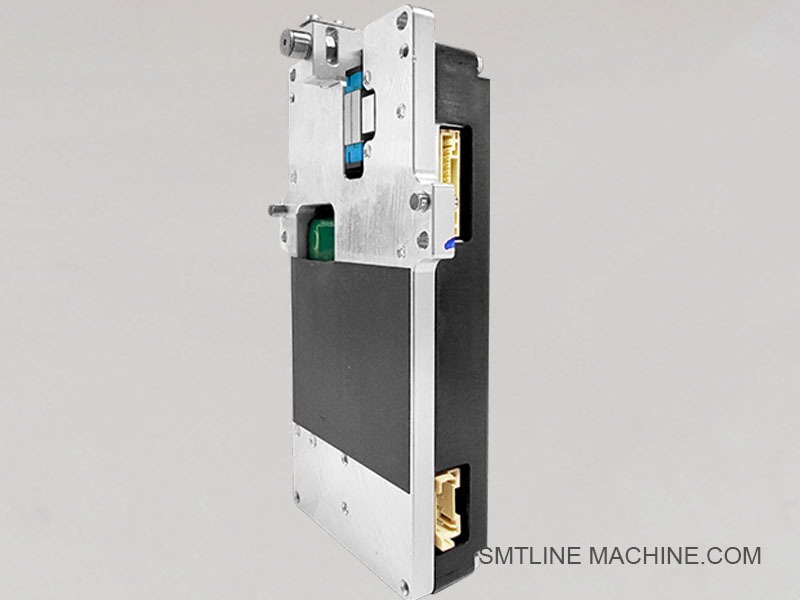

야마하 YSM40 모터

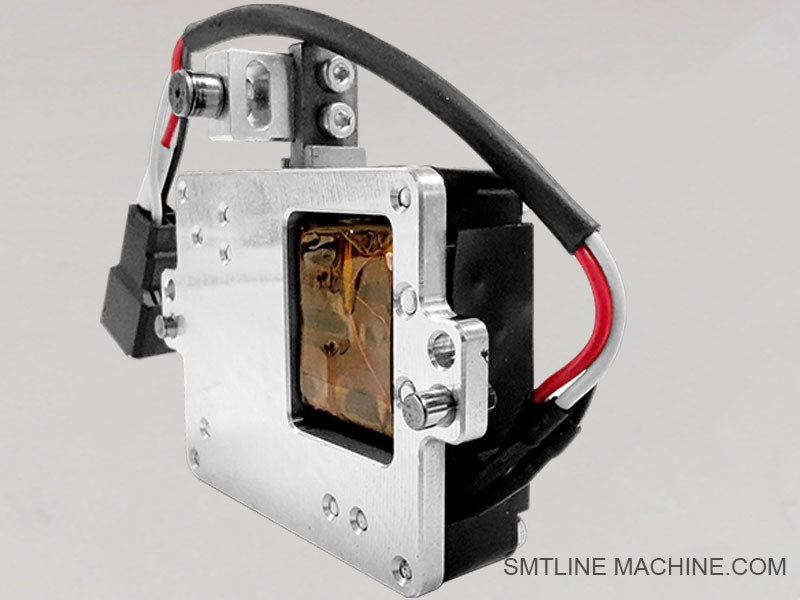

야마하 YSM40 모터




제품 소개 Yamaha YSM40 모터 집합 (서보/스텝 모터)
YSM40 모터 집합은 Yamaha YSM40 픽 앤 플라스 시스템에서 사용되는 고성능 서보 모터를 의미합니다. X (가트리), Y (스테이지), Z (헤드 픽업/리프트) 와 같은 구동 축에 필수적입니다.그리고 회전 인덱싱이 모터는 초고속 SMT 생산에 필요한 속도, 정확성 및 동기화를 제공합니다.
주요 특징
높은 토크를 가진 서보 모터 빠른 가속도와 함께 RS 헤드와 결합하면 최대 200,000 CPH의 배치 속도를 지원합니다 ([야마하 모터 글로벌 사이트]
±25μm (25μm sigma) 의 위치 반복성을 가진 정밀 모션 제어&x20;
이중 또는 쿼드 헤드 작업에 최적화되어 동시에 픽업 및 배치
내장 레이저 위치 피드백 또는 코더 시스템
가벼운 X 빔과 Yamaha의 헤드 디자인 덕분에 민감한 구성 요소에 최소 충격 충격을 위해 설계되었습니다.
성능 및 통합
모터는 매우 빠르고 고밀도 4 빔, 4 헤드 구성을 가능하게 하며, 동시에 컴팩트한 기계 발자국을 유지합니다 (Yamaha Motor Global Site) [1]
야마하의 모션 컨트롤 플랫폼에 완전히 통합되어 ZS 피더, 회전 / 멀티 (MU / RS / FL) 헤드 및 비전 시스템과 동기화된 조율을 보장합니다.
실시간 노즐 / 피더 진단 및 자동 복구로 연속 작동을 지원하며 정지 시간을 줄입니다. [야마하 모터 글로벌 사이트] [1])
기술적 요점
세르보와 축 조정은 1미터 폭의 프레임 내에서 여러 동작을 동시에 제어 할 수 있습니다.
야마하의 독점 RS (혁명 속도), MU (다중 기능), FL (유연성) 헤드와 통합된 모터로 회전 팔과 선형 축을 모두 구동한다
높은 직무 주기 SMT 라인을 위해 설계되었으며 ~96%의 가동 시간을 유지하도록 설계되었습니다.
전형적 사용법
높은 믹스, 대용량 SMT 생산, 신속하고 정확한 배치가 필요한 전자 조립
PCB 크기는 50 × 50 mm에서 700 × 460 mm까지 ([야마하 모터 글로벌 사이트][1],
1C001.d.1.는 "기능"과 "기능"을 포함하지 않는다.










관련 액세서리 Yamaha YSM40 모터 집합
1모터 인코더 유닛
모터 위치와 속도를 실시간으로 피드백하여 정확한 모션 컨트롤을 제공합니다.
2모터 드라이버 모듈
세르보 또는 스테퍼 모터의 전력, 방향 및 토크를 제어합니다. 메인 컨트롤러와 통신합니다.
3타이밍 벨트 / 드라이브 벨트
모터 샤프트에서 선형 스테이지 또는 머리로 움직임을 옮깁니다. 치아와 함께 정밀하게 일치하는 고무 벨트를 사용하여요.
4롤리 세트
모터 샤프트에 장착되어 타이밍 벨트와 함께 사용 됩니다. 최소한의 미끄러움으로 동기화 된 회전을 보장합니다.
5Z축 선형 철도 조립
Z축 모터와 함께 노즐 헤드의 수직 움직임을 안내합니다. 부드럽고 정확한 선형 움직임을 보장합니다.
6냉각 팬 / 히트 싱크
모터와 드라이버 모듈에서 열을 분산합니다. 긴 생산 라인 중 과열을 방지합니다.
7모터 장착 브래킷
모터를 프레임 또는 움직이는 랜트리에 고정합니다. 오차 또는 진동을 방지하기 위해 정밀 기계화됩니다.
8모터 신호 케이블 / 인코더 케이블
모터와 컨트롤러/운전자 사이에 제어 신호를 전송합니다. 전력 및 위치 피드백 라인을 포함합니다.
9Z축 스프링 / 충격 흡수
Z축 및 부품은 아래로 이동하는 동안 충격으로부터 보호합니다. 모터와 노즐의 마모를 줄입니다.
10머리 회전 기어 세트
R축 모터를 회전 노즐 머리로 연결해서 모터 토크를 제어된 각 운동으로 변환합니다.
참고:
부속품의 종류는 배치 헤드 모델 (RS, MU, FL 등) 에 따라 다를 수 있습니다.
원본 야마하 부품은 완전한 호환성과 기계 안전성을 보장하기 위해 권장됩니다.










관련 부품 번호: 야마하 YSM40 모터 및 액세서리
모터 집합:
KHJ-M9166-00X YSM40용 X축 서보 모터
KHJ-M9167-00X Y축 서보 모터
KHJ-M9168-00X Z축 승강기
KHJ-M9169-00X R축 회전 모터 (노즐 헤드 회전용)
모터 드라이버 및 인코더:
KHJ-M9110-00X X/Y 서보 모터의 모터 드라이버 모듈
KHJ-M9131-00X 위치 피드백을 위한 (순환 또는 선형) 인코더 단위
기계용품:
KHJ-M9170-00X (X/Y 변속기)
KHJ-M9171-00X 시속 벨트 시스템용 롤리 세트
KHJ-M9172-00X Z축 선형 철도 및 바퀴 집합
KHJ-M9173-00X Z축 충격 흡수기 또는 스프링 버퍼
KHJ-M9174-00X R축 모터용 노즐 회전 기어 세트
KHJ-M9175-00X 모터 베이스 또는 헤드 프레임에 대한 장착 브래킷
케이블 및 전기:
KHJ-M9180-00X 모터 신호 케이블 (보호된 인코더 선)
KHJ-M9181-00X Z축 유연한 인코더 케이블
KHJ-M9182-00X 운전자-모터 인터페이스용 전원 공급 케이블
참고:
후승 ?? 00X?? 은 개정이나 기계 구성에 따라 변경될 수 있습니다.
FL / MU / RS 배치 머리의 경우 특정 모터 유형과 부품 번호가 약간 다를 수 있습니다.
항상 기계의 일련 번호 또는 야마하 서비스 설명서를 통해 호환성을 확인합니다.





FAQ 가이드 Yamaha YSM40 모터 시스템
1야마하 YSM40에는 어떤 엔진이 사용되나요?
YSM40는 X, Y, Z 및 R 축에 고속 서보 모터를 사용합니다. 이 모터는 정밀 제어 및 피드백과 함께 초고속 픽 앤 플레이스 작업을 위해 특별히 설계되었습니다.
2각 모터는 무엇을 제어합니까?
X축 모터 ∙ 게트리를 옆으로 움직인다
Y축 모터 ∼ 머리의 앞뒤 움직임을 제어한다
Z축 모터 ∼ 수직 노즐 움직임을 제어
R 축 모터 △ 부품의 정렬을 위해 노즐을 회전
3이 엔진을 특별하게 만드는 것은 무엇일까요?
YSM40 모터는 다음과 같습니다.
높은 토크와 컴팩트
밀폐회로 제어용 통합 또는 외부 인코더로 장착된
빠른 가속/연속을 위해 최적화되어 최대 200,000 CPH를 달성합니다.
4모터 고장의 흔한 증상은 무엇입니까?
축이 움직이지 않거나 흔들리지 않음
배치 머리의 오차
"모터 과류", "서보 오류" 또는 "코더 피드백 손실"와 같은 경보 코드
5모터는 개별적으로 교체 할 수 있습니까?
예. 모든 YSM40 모터는 모듈형이며 개별적으로 교체 할 수 있습니다. 올바른 부품 번호를 사용하고 교체 후 캘리브레이션 절차를 따르는 것이 중요합니다.
6일반적으로 모터 교체에 필요한 액세서리는 무엇입니까?
인코더 케이블
장착 받침대 또는 기단
냉각 팬 또는 히트 싱크
타이밍 벨트와 롤리 ( 착용된 경우)
운전자 모듈 (손해진 경우)
7모터에 대한 올바른 부품 번호를 어떻게 알 수 있을까요?
각 모터는 독특한 KHJ-M91xx-00X 부품 번호를 가지고 있습니다.
야마하 서비스 설명서
모터의 부품 라벨
기계의 구성 시트
8대체 시 어떤 예방 조치를 취해야 합니까?
교체하기 전에 전원을 끄고 배열
맨손으로 인코더 커넥터를 만지는 것을 피하십시오 (정적 손상)
새로운 모터를 설치 할 때 적절한 정렬을 보장
교체 후 테스트 배치 및 캘리브레이션을 실행
9얼마나 자주 엔진을 유지보수하거나 교체해야 합니까?
야마하 모터는 오래 사용할 수 있도록 설계되어 있지만,
시각 검사 월별
먼지 또는 흐름에 노출되면 윤활/정화
효율이 떨어지거나 진동이 증가하면 20000 시간 이상 작동 후 교체됩니다.
10기술 문서나 지원은 어디서 얻을 수 있나요?
야마하 공식 설명서
허가된 SMT 서비스 제공자
요청에 따라 PDF 가이드, 폭발된 보기, 또는 부품 다이어그램을 찾을 수 있도록 도와드릴 수 있습니다.
물리적 창고,
빠른 배송
판매 후 지원
문에서 문으로 운송 서비스를 제공하는
가격 장점,
SMT 다이프 장비와 액세서리의 전체 범위를 제공합니다.

우리는 당신을 위해 할 수 있습니다.
1. 우리는 당신을 위해 FULL SMT 솔루션을 제공합니다
2우리는 우리의 장비로 핵심 기술을 제공합니다.
3우리는 가장 전문적인 기술 서비스를 제공합니다.
4우리는 SMT 공장 설정에 대한 풍부한 경험을 가지고 있습니다.
5우리는 SMT에 대한 모든 질문을 해결할 수 있습니다.
