삼성 펌프 피더 32mm

Samsung 공압 피더 32mm

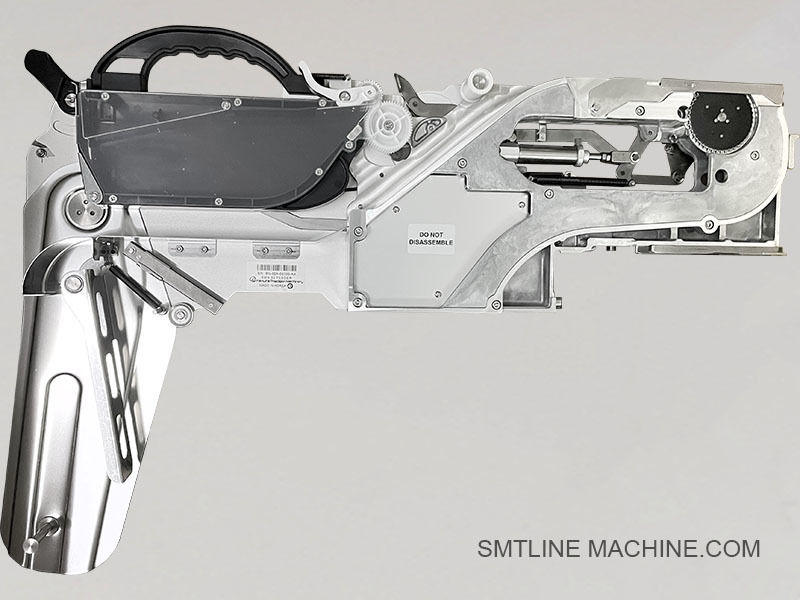

제품 소개 – Samsung 32mm 공압 피더

Samsung 32mm 공압 피더는 Samsung CP 시리즈 SMT 장착기에 크고 무거운 전자 부품을 공급하도록 설계된 견고한 공기 구동식 테이프 피더입니다. 압축 공기를 사용하여 테이프 인덱싱 메커니즘을 제어하여 32mm 폭의 캐리어 테이프에 대해 정확하고 고속으로 공급합니다.

주요 특징

공압 작동: 압축 공기를 사용하여 테이프를 단계별로 전진시킵니다.
다음과 같은 대형 SMD 부품용으로 설계되었습니다:

전원 IC
변압기
커넥터
차폐 인덕터
CP40, CP45, CP60을 포함한 Samsung CP 시리즈 기계와 호환
대량 생산 환경에서 빠르고 안정적인 공급 지원
내구성과 장기적인 안정성을 위한 견고한 구조

기술 사양
테이프 폭: 32mm
구동 방식: 공압(공기 실린더 메커니즘)
공급 피치: 조절 가능(일반적으로 8, 12 또는 16mm 단계)
전원 공급 장치: 압축 공기 필요(0.4–0.6 MPa 권장)
릴 크기 호환성: 표준 13” 및 15” 캐리어 릴

응용 분야

다음과 같은 산업 분야에서 널리 사용됩니다:

자동차 전자 제품
전원 모듈
산업 제어 PCB
더 넓은 테이프와 안정적인 공급력이 필요한 대형 부품 배치에 이상적

호환성

Samsung CP 시리즈 공압 피더 플랫폼과 완벽하게 호환됩니다:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60 시리즈

관련 액세서리 – Samsung 32mm 공압 피더

1. 기계 부품

32mm 테이프 가이드 레일
공급 중 넓은 테이프의 안정적인 정렬을 보장합니다.
대형 부품의 기울어짐 또는 정렬 불량을 방지하는 데 도움이 됩니다.

커버 테이프 분리기 / 푸셔 어셈블리
커버 테이프를 벗겨 부품을 노출시킵니다.
넓은 테이프에 맞게 더 크고 강화될 수 있습니다.

상부 커버 플레이트
부드러운 전진을 위해 부품 테이프를 고정합니다.

피더 잠금 핀 / 잠금 노브
피더를 피더 뱅크 레일에 고정하는 메커니즘.

릴 홀더 샤프트 / 브래킷
13” 또는 15” 부품 테이프 릴을 제자리에 안전하게 고정합니다.

2. 공압 부품

대구경 에어 실린더
32mm 폭의 테이프에 대한 테이프 공급 스트로크를 구동합니다.
8mm 또는 12mm 버전보다 더 강력합니다.

에어 푸시 로드 / 슬라이드 린키지
실린더의 움직임을 테이프 전진 기어에 연결합니다.

리턴 스프링
각 공급 스트로크 후 메커니즘을 재설정합니다.

에어 호스 피팅 / 튜브 커넥터
공기 입력을 위한 푸시 투 커넥트 또는 나사산 피팅.

배기 머플러 / 소음기(선택 사항)
공기 배출 중 공압 소음을 줄입니다.

3. 테스트 및 유지 관리 도구

피더 보정 지그
공급 동작을 오프라인에서 테스트하고 조정하는 데 사용됩니다.

수동 테스트 박스
기술자가 압축 공기로 공급을 시뮬레이션할 수 있습니다.

보관 랙 / 피더 카트
넓은 피더를 안전하게 정리하고 보관합니다.

청소 브러시 / 도구
테이프 경로 및 내부 메커니즘을 청소하는 데 사용됩니다.

참고

많은 액세서리가 24mm 및 44mm 공압 피더와 공유되지만 크기에 따라 약간 다릅니다.
모든 가이드 레일, 에어 실린더 및 브래킷은 적절한 성능을 보장하기 위해 32mm 피더 프레임 유형과 일치해야 합니다.

관련 부품 번호 – Samsung 32mm 공압 피더(표 없음)

기계 부품

J66021004A – 32mm 테이프 가이드 레일, 넓은 테이프 경로를 정렬하고 지지합니다.
J66011005A – 커버 테이프 푸셔 어셈블리, 32mm 테이프의 커버 테이프를 들어 올려 분리하도록 설계되었습니다.
J66031013A – 상부 커버 플레이트, 더 넓은 테이프 압력을 처리하도록 강화되었습니다.
J70613008A – 피더 잠금 핀 또는 잠금 노브, 기계에 피더를 장착하기 위한 것입니다.
J66031019A – 릴 샤프트 브래킷 또는 릴 홀더, 13” 또는 15” 부품 테이프 릴을 지지합니다.
J66031023A – 클램프 스프링 또는 텐션 스프링 플레이트, 일관된 테이프 압력과 정렬을 유지합니다.

공압 부품

J70541006A – 에어 실린더(대구경 유형), 무거운 32mm 테이프를 인덱싱하는 힘을 제공합니다.
J70631011A – 에어 푸시 로드 또는 슬라이드 링크, 실린더를 테이프 전진 메커니즘에 연결합니다.
J90651008A – 리턴 스프링(고강도), 각 사이클 후 피더의 슬라이더를 재설정하는 데 사용됩니다.
J70631015A – 에어 튜브 커넥터, 공압 라인용 퀵 피트 또는 푸시 투 커넥트 유형.
J70631012A – 실린더 마운트 브래킷, 피더 내부에서 에어 실린더를 제자리에 고정합니다.

테스트 및 유지 관리 도구

J13013001A – 피더 보정 지그, 기계 외부에서 피더를 테스트하고 정렬합니다.
J13014002A – 수동 피더 테스트 박스, 기능 검사를 위해 수동으로 공기 공급을 시뮬레이션합니다.
J13012003A – 피더 보관 랙 또는 트롤리, 안전한 피더 구성을 위해 사용합니다.
J13014004A – 커버 테이프 리와인드 릴 어셈블리, 사용된 커버 테이프를 수집하는 선택적 장치입니다.

FAQ 가이드 – Samsung 32mm 공압 피더

1. Samsung 32mm 공압 피더는 무엇에 사용됩니까?

Samsung 32mm 공압 피더는 32mm 폭의 캐리어 테이프에 장착된 전원 IC, 릴레이, 커넥터 및 차폐 인덕터와 같은 대형 표면 실장 부품을 Samsung CP 시리즈 SMT 기계에 공급하는 데 사용됩니다.

2. 어떤 기계와 호환됩니까?

이 피더는 공압 피더를 사용하는 다음 Samsung 픽앤플레이스 기계와 호환됩니다.

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60 시리즈

3. 피더는 어떻게 작동합니까?

압축 공기 구동 실린더를 사용하여 부품 테이프를 한 번에 한 단계씩 전진시킵니다. 에어 실린더는 테이프 전진 기어를 구동하는 푸시 로드를 움직여 다음 부품을 픽업할 수 있도록 노출시킵니다.

4. 어떤 공기압이 필요합니까?

권장 작동 압력은 0.4~0.6 MPa(4–6 bar)입니다.
낮은 압력은 불완전한 공급을 유발할 수 있고, 높은 압력은 기계적 마모 또는 테이프 파손을 유발할 수 있습니다.

5. 어떤 유형의 테이프와 부품을 처리할 수 있습니까?

테이프 폭: 32mm
부품 유형:

전력 반도체
대형 커패시터
변압기
고전류 커넥터
릴레이 패키지
테이프 유형: 커버 테이프 리와인드가 있거나 없는 엠보싱 플라스틱 캐리어 테이프

6. 일반적인 문제와 문제 해결 제안은 무엇입니까?

테이프가 공급되지 않음
 낮은 공기압 또는 손상된 에어 실린더를 확인하십시오.

커버 테이프가 제대로 벗겨지지 않음
커버 테이프 푸셔 또는 텐션 스프링을 검사하고 교체하십시오.

피더가 기계에 잠기지 않음
잠금 핀 또는 장착 래치의 손상을 확인하십시오.

피더가 천천히 반환되거나 걸립니다.
슬라이드 린키지를 청소하고 리턴 스프링을 검사하십시오.

공기 누출
마모된 에어 튜브 커넥터 또는 씰을 교체하십시오.

7. 어떤 부품을 자주 교체해야 합니까?

에어 실린더(J70541006A)
리턴 스프링(J90651008A)
커버 테이프 푸셔(J66011005A)
테이프 가이드 레일(J66021004A)
피더 잠금 핀(J70613008A)
에어 커넥터(J70631015A)

8. 피더를 테스트하는 방법?

피더 테스트 지그(J13013001A) 또는 수동 피더 테스트 박스(J13014002A)를 사용하여 SMT 기계 외부에서 에어 스트로크 및 테이프 전진을 확인합니다.

9. 커버 테이프 리와인드를 지원합니까?

일부 구성은 리와인드 릴(예: J13014004A)을 사용하여 선택적 커버 테이프 리와인드를 지원할 수 있지만 이는 모델 버전에 따라 다릅니다.

10. 권장 유지 관리 일정은 무엇입니까?

매일: 먼지를 날려 버리고 테이프 정렬을 확인합니다.
매주: 공기 누출을 검사하고 움직이는 부품을 청소합니다.
매월: 기계적 조인트를 윤활하고 스프링 장력을 확인합니다.
분기별: 마모된 부품을 교체하고 지그로 정확성을 테스트합니다.
