고정밀 삼성 12mm 공압 피더 (부품 실장용)

삼성 공압 피더 12mm

제품 소개 – 삼성 12mm 공압 피더

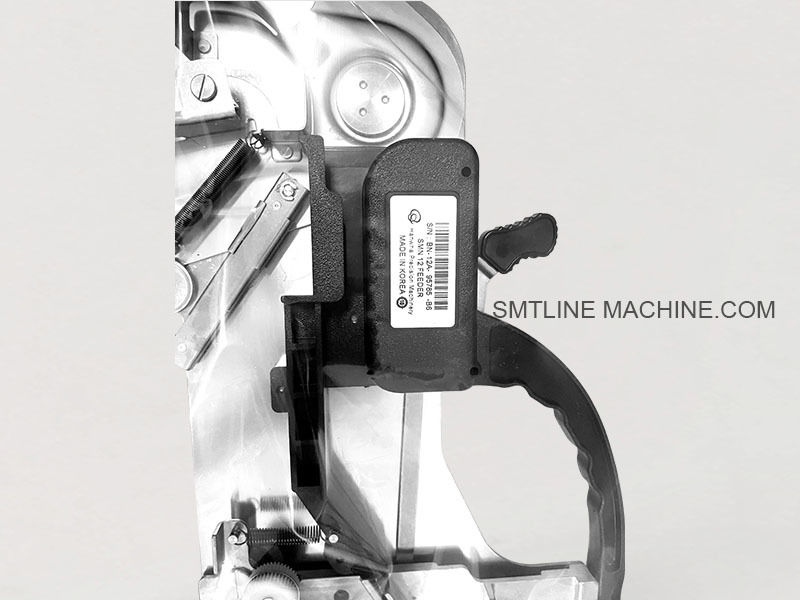

삼성 12mm 공압 피더는 12mm 캐리어 테이프에서 삼성 SMT 장착기에 표면 실장 부품을 공급하도록 설계된 안정적인 공기 구동 테이프 피더입니다. CP40, CP45, CP60과 같이 공압 피더 기술에 의존하는 구형 플랫폼에서 널리 사용됩니다.

주요 특징

공압 작동: 압축 공기를 사용하여 테이프 전진 구동
12mm 캐리어 테이프와 호환 가능하며, 더 큰 수동 부품, 소형 IC 또는 전원 장치 공급에 이상적
초기 삼성 CP 시리즈 기계에 적합
고속 인덱싱 및 안정적인 부품 위치 제공
최소한의 유지 보수 요구 사항을 갖춘 견고한 기계적 설계

사양

테이프 폭: 12mm
구동 방식: 공압 (공기 실린더 메커니즘)
부품 피치: 조절 가능 (일반적으로 4mm, 8mm 또는 12mm 단계)
전원: 압축 공기 (일반적으로 0.4–0.6 MPa)
공급 방식: 단계별 공기 구동 인덱싱
릴 지지대: 최대 13"/15" 표준 릴

응용 분야

다음과 같은 더 큰 부품 공급에 이상적:

다이오드 및 MOSFET
전해 콘덴서
소형 릴레이
1206 및 1210 칩 부품
다음과 같은 대량 SMT 생산 환경에서 일반적으로 사용됨:

소비자 전자 제품
자동차 PCB
LED 보드

호환성

다음과 같은 삼성 공압 피더 플랫폼과 작동:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60 시리즈

관련 액세서리 – 삼성 12mm 공압 피더

1. 기계 부품

테이프 가이드 레일 (테이프 트랙 / 캐리어 레일)
12mm 부품 테이프의 부드럽고 정확한 공급을 보장합니다.

커버 테이프 푸셔 / 분리기
커버 테이프를 들어 올려 분리하여 부품을 픽업할 수 있도록 합니다.

상부 커버 플레이트 / 클램프
테이프를 제자리에 고정하고 전진 중에 들어 올려지는 것을 방지합니다.

피더 잠금 핀 / 노브
기계의 피더 슬롯에 피더를 고정합니다 (예: 잠금 래치 또는 퀵 릴리스 핀).

릴 홀더 / 테이프 스풀 샤프트
부품 릴 (일반적으로 13” 또는 15”)을 풀기 위해 제자리에 고정합니다.

2. 공압 부품

공기 실린더 (공급 액추에이터)
테이프를 한 번에 한 피치씩 전진시키는 선형 운동을 제공합니다.

에어 푸시 로드 / 슬라이더 링키지
공기 실린더에서 테이프 전진 메커니즘으로 운동을 전달합니다.

리턴 스프링
각 전진 스트로크 후에 슬라이더 메커니즘을 재설정합니다.

에어 튜브 커넥터 / 퀵 핏 커플링
압축 공기 공급 장치에 연결할 수 있습니다.

머플러 또는 소음기 (선택 사항)
배출 중 공기 소음을 줄입니다.

3. 유지 보수 및 테스트 도구

피더 보정 지그 / 정렬 고정 장치
기계 외부에서 피더를 테스트하고 정렬하는 데 사용됩니다.

수동 테스트 박스
기계 외부 공급 테스트를 위한 수동 공기 제어를 제공합니다.

피더 청소 브러시
가이드 레일 및 움직이는 부품에서 먼지와 이물질을 제거합니다.

피더 보관 랙
사용하지 않을 때 여러 피더를 정리하여 보관합니다.

이러한 부품은 다음을 보장하는 데 필수적입니다.

부드러운 테이프 공급
적절한 정렬
안정적인 부품 픽업
생산 중 쉬운 설치/제거

관련 부품 번호 – 삼성 12mm 공압 피더 (영어)

1. 기계 부품

2. 공압 부품

3. 테스트 및 유지 보수 도구

이러한 부품 번호는 삼성 12mm 공압 테이프 피더 시스템에서 가장 일반적으로 교체 및 서비스되는 항목을 다루며, SMT 생산에서 일관된 성능을 보장합니다.

FAQ 가이드 – 삼성 12mm 공압 피더

1. 삼성 12mm 공압 피더는 무엇에 사용됩니까?

더 큰 저항기, 콘덴서, 소형 IC 및 전원 장치와 같은 표면 실장 부품이 포함된 12mm 너비의 캐리어 테이프를 압축 공기를 사용하여 테이프를 전진시켜 삼성 CP 시리즈 SMT 기계에 공급하도록 설계되었습니다.

2. 이 피더와 호환되는 SMT 기계는 무엇입니까?

다음과 같은 삼성 공압 피더 플랫폼과 호환:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60 시리즈

이 모델은 전기 대신 공압 피더를 사용합니다.

3. 피더는 어떻게 작동합니까?

피더는 압축 공기 실린더를 사용하여 테이프를 단계별로 인덱싱하여 기계의 장착 헤드가 픽업할 다음 부품을 노출합니다.

4. 어떤 공기압이 필요합니까?

일반적인 작동 압력은 0.4~0.6 MPa (4–6 bar)입니다. 적절한 공기압은 매우 중요합니다. 너무 낮으면 공급 실패가 발생하고, 너무 높으면 테이프 또는 부품이 손상될 수 있습니다.

5. 어떤 테이프 유형과 크기를 지원합니까?

테이프 폭: 12mm
부품 테이프: 엠보싱 플라스틱 또는 종이 테이프
일반적인 부품: 더 큰 칩 저항기 (1206, 1210), 다이오드, 소형 릴레이, 전해 콘덴서.

6. 일반적인 문제 및 문제 해결 팁은 무엇입니까?

7. 어떤 부품을 일반적으로 교체해야 합니까?

공기 실린더 (J70541004A)
리턴 스프링 (J90651007A)
테이프 가이드 레일 (J66021002A)
커버 테이프 푸셔 (J66011003A)
잠금 핀 / 노브 (J70613008A)
에어 튜브 커넥터 (J70631015A)

8. 피더를 테스트하거나 보정하려면 어떻게 해야 합니까?

피더 보정 지그 (J13013001A) 또는 수동 테스트 박스 (J13014002A)를 사용하여 SMT 기계 외부에서 공급 사이클을 시뮬레이션하고 적절한 테이프 전진을 확인합니다.

9. 커버 테이프 되감기를 지원합니까?

선택적 커버 테이프 되감기 릴 (예: J13014004A)을 사용할 수 있지만 모든 모델에서 표준은 아닙니다.

10. 권장 유지 보수 일정은 무엇입니까?

매일: 테이프 경로 청소, 이물질 확인
매주: 공기압 및 호스 확인, 스프링 및 움직이는 부품 검사
매월: 필요한 경우 실린더 윤활, 마모된 기계 부품 교체
분기별: 전체 검사 수행 및 필요한 경우 재구축
