1009 용량 삼성 공기 공급기 08mm 가벼운 0.79kg 가속기 원활한 작동을 위해 장착

삼성 공기 공급기 08mm

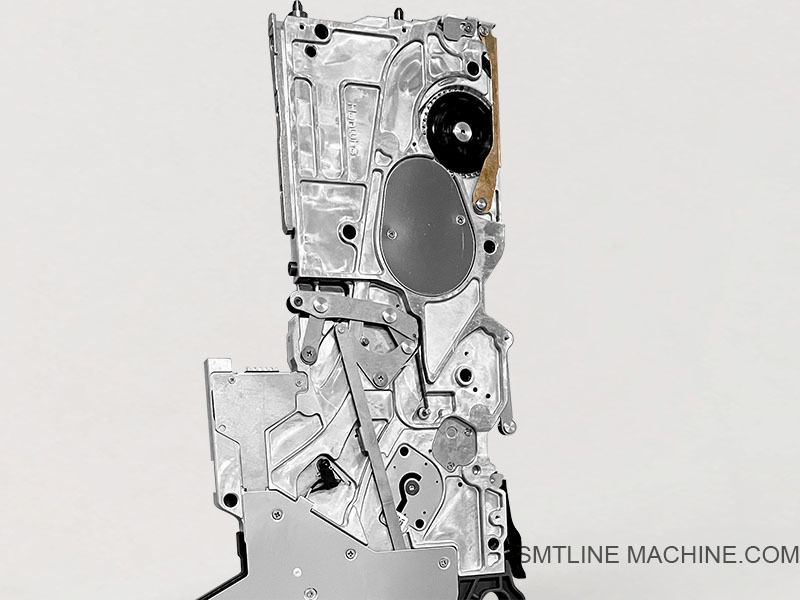

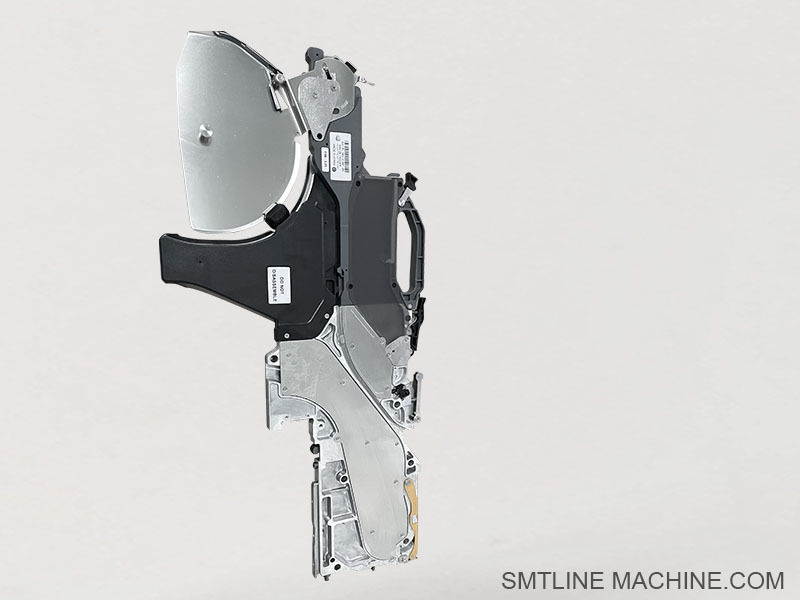

제품 소개 삼성 8mm Pneumatic Feeder

삼성 8mm Pneumatic Feeder는 삼성 SMT 픽 앤 플래스 머신, 특히 CP40, CP45, CP60과 같은 초기 모델과 함께 사용하도록 설계된 표준 테이프 피더입니다.그것은 구성 요소 테이프를 앞당기기 위해 압축 공기를 사용하여 작동하며 일반적으로 8mm 부각 또는 종이 테이프 형식의 수동 구성 요소에 사용됩니다..

주요 특징

기압 구동 시스템: 공기 압력을 사용하여 테이프를 인덱싱하여 기계적 모터 부품을 제거합니다.
8mm 테이프 너비와 호환됩니다. 저항, 콘덴서 및 작은 IC를 공급하는 데 이상적입니다.
삼성 CP 시리즈 (CP40/CP45/CP60) 및 다른 공기 호환 모델과 작동합니다.
고속 공급을 위해 고도로 설계된
빠른 전환을 위해 테이프 릴을 쉽게 로드하고 풀고

전형적인 사양

테이프 너비: 8mm (일차선)
구동형: 공기 (공기 실린더 메커니즘)
공급 속도: 대량 생산용 고속 인덱싱
장착: CP 시리즈에 대한 표준 피더 은행 슬롯
부품 유형: 0402, 0603, 0805, 작은 LED 및 IC

신청서

대용량 SMT 생산 라인에서 일반적인 칩 구성 요소를 공급하는 데 사용됩니다.
전기 피더를 지원하지 않는 초기 세대의 삼성 기계에 이상적입니다.
소비자 전자제품, 자동차, LED 및 통신과 같은 산업에서 일반적입니다.

선택용 액세서리

커버 테이프 눌러기 장치
테이프 가이드 레일 및 스프링 집합
에어튜브 커넥터 및 피더뱅크 어댑터
CP 피더 설정을 위한 캘리브레이션 및 시험 기그

관련 액세서리 삼성 8mm 공기 공급기

1기계 부품

테이프 가이드 레일
부품 테이프를 피더 경로로 안내합니다.
부분 ID: 종종 피더 특이점 CP8 시리즈 호환성을 확인

커버 테이프 분리기 / 푸셔
커버 테이프를 들어올리고 분리해서

피더 베이스 플레이트 / 하우스 프레임
테이프 메커니즘과 공기 실린더를 유지하는 구조적 지원.

피더 잠금 핀 / 클램프 집합
피더를 SMT 기계의 피더 뱅크 레일에 고정합니다.

테이프 클램프 스프링 / 긴장 스프링
적절한 테이프 긴장 상태를 유지하고 테이프 이동을 방지합니다.

2공기 부품

공기 실린더
테이프 진전 메커니즘을 작동시킵니다.
일반적으로 작은 이중 작용 또는 단일 작용 실린더, 피더 모델 특정

소레노이드 밸브 (일부 은행 종류)
각 피더 (피더 유닛 외부) 에 대한 열/ 꺼 공기 공급을 제어합니다.

에어 튜브 커넥터 / 피팅
압축 공기 입력을 위한 표준 푸시-투 커넥트 피팅.

배기가스 머플러
공기 방출 소음을 줄이고 실린더를 보호합니다.

3테스트 및 유지보수 도구

피더 캘리브레이션 지그 (CP 시리즈)
테이프 진전 및 스트로크 정렬의 기계 밖 테스트를 위해 사용됩니다.

스프링 클램프 도구
내부 피더 스프링을 안전하게 교체하는 데 도움이 됩니다.

공기 압력 조절기
입력되는 공기 압력을 피더 사양과 일치하도록 제어합니다 (일반적으로 0.4~0.6 MPa).

4다양한 용품

피더 저장 래크
비동기 시간 동안 피더를 조직하기 위해 ESD 안전 피더 카트 또는 저장 선반.

릴 홀더 어댑터
피더에 테이프 롤을 안전하게 장착하기 위해

테이프 폐기물 회전기 (지원되는 경우 선택)
먹이 때 폐기물 덮개 테이프를 롤하고 수집하는 장치.

관련 부품 번호 삼성 8mm 공기 공급기

1기계 부품

2공기 부품

3캘리브레이션 & 도구

4다양한 용품

참고: 정확한 부품 번호는 CP 시리즈 피더의 생성 및 팩에 따라 약간 다를 수 있습니다 (예를 들어, CP45, CP40L, CP60).항상 피더 몸의 라벨을 완전히 호환성을 확인.

FAQ 가이드 삼성 8mm Pneumatic Feeder

1. 삼성 8mm Pneumatic Feeder는 무엇을 위해 사용합니까?

표면 장착 부품 (예를 들어 0402, 0603, 0805 저항, 콘덴서, 작은 IC) 을 포함하는 8mm 운반 테이프를 삼성 CP 시리즈 SMT 기계에 공급하도록 설계되었습니다.압축 공기를 사용하여 테이프를 앞당깁니다..

2어떤 SMT 기계와 호환되나요?

이 피더는 다음 모델과 호환됩니다.

삼성 CP40, CP45, CP60
CP45FV 및 CP40L의 일부 변종

이 기계들은 전기가 아닌 공기식기들을 필요로 합니다.

3어떻게 작동하죠?

피더는 압축 공기 가동 실린더를 사용하여 테이프를 앞으로 지향합니다. 테이프는 배치 주기에 한 피치를 앞당겨 다음 구성 요소를 배치 머리에 의해 집어 넣을 수 있습니다.

4작동을 위해 필요한 공기 압력은 무엇입니까?

전형적인 작업 압력:
0.4~0.6 MPa (4~6bar)
너무 낮다 = 공급 실패
너무 높다 = 부품의 오차 또는 테이프 손상

5어떤 종류의 테이프를 지원합니까?

테이프 너비: 8mm
테이프 종류: 엠보스된 플라스틱 또는 종이 테이프
부품 종류: 칩 저항, 콘덴서, LED, 작은 반도체

6일반적인 문제와 문제 해결 팁은 무엇입니까?

7어떤 부품이 대체되나요?

공기 실린더 J70541004A
반전 스프링 J90651007A
테이프 가이드 레일 J66021001A
커버 테이프 눌러기 J66011003A
잠금 손잡이/핀 J70613008A
튜브 커넥터 J70631015A

8피더를 어떻게 테스트할 수 있나요?

수동 피더 테스트 박스 (예: J13014002A) 또는 캘리브레이션 지그 (J13013001A) 를 사용하여 전체 SMT 기계를 작동시키지 않고 먹이를 시뮬레이션하십시오.

9커버 테이프 리브롤을 지원하나요?

일부 설정은 선택적으로 커버 테이프 리바운드 릴 (예: J13014004A) 을 허용하지만 많은 초기 공기 공급 장치가 자동 리바운드 기능을 지원하지 않습니다.

10얼마나 자주 유지보수를 해야 합니까?

매일: 먼지를 날리고 테이프 경로를 확인
주간: 공기 누출 여부를 확인하고 스프링 및 움직이는 부품을 검사합니다.
월간: 공기 실린더를 윤활하고, 마른 부품을 교체합니다.
3분기: 완전 검사 및 필요한 경우 재구성
