고정밀 삼성 CWEF-YE24-V7 피더, 부품 취급 최적화

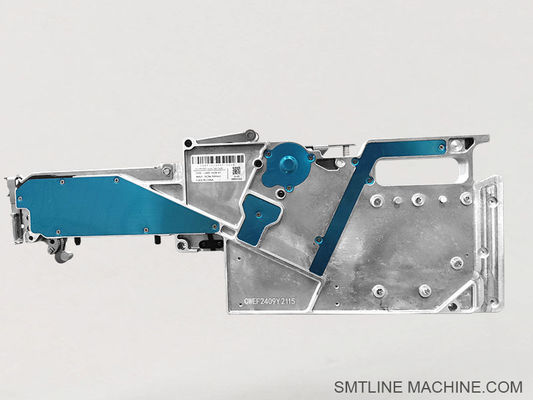

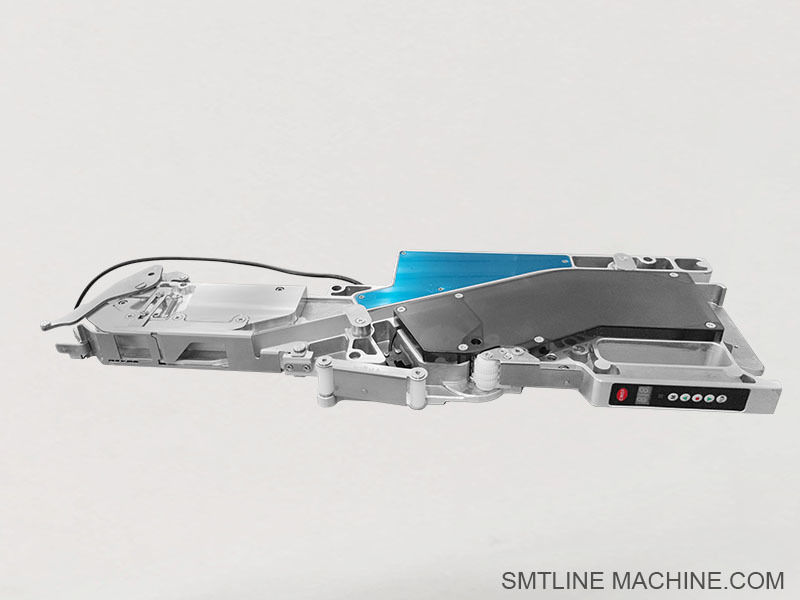

삼성 피더 CWEF-YE24-V7

제품 소개 삼성 CWEF-YE24-V7 전기 피더

삼성 CWEF-YE24-V7는 삼성 / 한화 SMT 픽 앤 플레이스 기계 (SM / CP / SME 시리즈와 같은) 에 사용되는 8mm 전기 피더의 업그레이드 버전입니다.일반적으로 더 신뢰할 수있는 테이프 진전을 위해 향상된 모터 및 제어 논리를 포함하고 최신 기계 펌웨어와 더 나은 동기화를 포함합니다..

주요 특징

압축 공기의 필요성을 제거하는 완전히 전기 가동 피더
저항, 콘덴서 및 작은 IC와 같은 칩 구성 요소에 대한 8 mm 테이프 너비 표준과 호환됩니다.
테이프의 존재를 감지하고 잘못된 공급을 방지하기 위해 내장 된 인코더 및 센서 기능
삼성/한화 SMT 라인을 위해 설계된 4개 또는 5개 핀 연결 장치 유형
콤팩트한 디자인, 빠른 전환 기능, 높은 믹스 생산에 이상적

전형적인 사양

테이프 너비: 8mm
드라이브: 내부 모터 + 제어 전자 (V7 로직)
연결 장치 유형: 기계 모델에 따라 오래된 4 핀 및 더 새로운 5 핀 피더와 호환됩니다.
장착: 표준 삼성 피더 은행 레일과 호환됩니다.
피드백 및 센서 인터페이스: 테이프 끝 탐지, 앞으로/뒤로 탐지, 모터 상태 신호

신청서

SMT 생산에서 소형 수동 부품 (예: 0402, 0603, 0805) 을 공급
급속한 피더 교환이 필요한 높은 혼합 환경에서 사용됩니다.
SM320, SM421, SM471, SM482, CP60, DECAN S1/S2, SME 시리즈와 호환됩니다 (연결기 버전 확인)

일반 유지보수 및 관련 액세서리

공식 스펙 셰이트에 액세스 할 수 없더라도 일반적인 관련 액세서리와 예비 부품은 다음을 포함합니다.

테이프 가이드 레일 집합
커버 테이프 눌러기 및 릴
모터 및 기어박스 부품
센서 PCB 또는 인코더 보드
피더 캘리브레이션/시험장치
연결 허드 (4핀 또는 5핀)

관련 액세서리 Samsung CWEF-YE24-V7 피더

1기계용품

테이프 가이드 레일 조립
구성 요소 테이프를 정확하게 먹이 메커니즘을 통해 안내합니다.
공통 부분: J66021001A

커버 테이프 푸셔
커버 테이프를 눌러 분리하여 피크업에 필요한 구성 요소를 노출합니다.
공통 부분: J66011003A

상단 커버 조립 / 테이프 클램프
먹이 부위를 보호하고 작동 중 테이프를 고정합니다.
제66031011A

잠금 핀 / 피더 고정 클립
기기의 피더 뱅크에 피더를 잠그고
부분: J70613008A

측면 커버 플레이트 / 피더 셸
피더의 내부 구성 요소를 보호합니다.
제66031017A

2전기 부품

피더 모터 조립
테이프를 앞당기기 위한 내부 기어를 작동시킵니다.
부분: J90551427A

드라이브 기어박스
테이프 메커니즘에 모터 토크를 전송합니다.
부분: J90651417A

피더 제어 PCB
모터를 제어하고 픽 앤 플래시 머신과 연결합니다.
부분: J90851407A

피더 센서 PCB / 테이프 끝 센서
테이프 또는 테이프 끝 조건의 존재를 감지합니다.
부분: J67031002A 또는 J67021010A

피더 케이블 / 4 핀 또는 5 핀 커넥터
피더 전기와 신호를 기계에 연결합니다.
제66011002A

3캘리브레이션 및 유지보수 도구

피더 캘리브레이션 지그 / 테스트 고정 장치
오프라인 캘리브레이션 또는 피더 움직임 테스트에 사용됩니다.
부분: J13013001A

테이프 리바인더 릴
작업 중에 덮개 테이프 폐기물을 수집합니다.
부분: J13014004A

스프링 플레이트 / 압축 스프링
안정적인 먹이를 위해 테이프에 압력을 가합니다.
제66031022A

테이프 가이드 고정 브래킷
먹이는 동안 가이드 레일을 단단히 잡습니다.
제66031013A

4피더 저장 및 처리

피더 저장 래크 (ESD 안전)
전환 또는 비동기 시간 동안 먹이기를 저장하는 데 사용됩니다.
부분: J13012003A

피더 트레이 또는 카트
여러 개의 피더를 선 사이에 이동시키는 이동 단위.

관련 부품 번호 Samsung CWEF-YE24-V7 피더

1기계 부품

2전기 및 드라이브 부품

3도구 및 주변 장치

이 부품 번호는 CWEF-YE24-V7 피더의 일상 유지 보수, 수리 및 업그레이드를 지원하며 SM421, SM471, SM482, CP45와 같은 삼성 / 한화 SMT 라인에서 지속적인 고속 운영을 보장합니다.,그리고 DECAN.

FAQ 가이드 삼성 CWEF-YE24-V7 전기 피더

1CWEF-YE24-V7는 무엇을 위해 사용합니까?

이것은 고속, 전기적으로 구동되는 8mm SMT 피더로 테이프 스릴 (일반적으로 0402, 0603, 0805) 에서 삼성/한화 SMT 기계에 구성 요소를 공급하는 데 사용됩니다.그것은 테이프 인덱싱을 자동화하고 표면 장착 부품에 대한 일관된 픽업 정렬을 제공합니다.

2어떤 기계와 호환되나요?

전기 공급 장치를 지원하는 대부분의 삼성 / 한화 모델과 호환됩니다.

SM 시리즈: SM320, SM421, SM471, SM482
CP 시리즈: CP40, CP45, CP60
DECAN 시리즈: S1, S2
SME 시리즈 (비더 뱅크 V7 호환)

기계 모델과 연결 장치 유형 (4 핀 또는 5 핀) 을 확인하십시오.

3CWEF-YE8-V7과 CWEF-YE24-V7의 차이점은 무엇입니까?

둘 다 전기 공급 장치이지만 YE24-V7는 일반적으로 더 긴 인덱싱 범위를 지원하며 8mm 테이프 너비 내에서 약간 더 큰 / 더 높은 부품 프로파일을 처리 할 수 있습니다.V7 버전은 향상된 제어 논리 및 피드백 기능을 포함합니다..

4일반적인 문제와 문제 해결 팁은 무엇입니까?

5어떻게 피더가 전원을 공급하고 제어되는가?

그것은 피더 PCB에 의해 제어되는 내부 단계 모터를 사용하고 SMT 기계에 연결 된 4 핀 또는 5 핀 커넥터를 통해 전원을 공급합니다. 압축 공기가 필요하지 않습니다.

6대체 부품은 보통 어떤가요?

모터 앙상블 J90551427A
구동 변속기 J90651417A
센서 PCB J67031002A
테이프 가이드 레일 J66021001A
커버 테이프 펄러 J66011003A
피더 잠금 핀 J70613008A

7어떻게 피더를 테스트하거나 캘리브레이션 할 수 있나요?

피더 캘리브레이션 지그 (예: J13013001A) 를 사용하여 기계 외부에서 모터 동작, 정렬 및 테이프 인덱싱을 테스트합니다.

8먹이기는 얼마나 자주 유지해야 합니까?

가벼운 사용: 1~2주마다 검사 및 청소
중량 생산: 매일 또는 각 릴 후에 검사
부하에 따라 3~6개월마다 마신 부품 (지도열, 모터, 센서) 을 교체합니다.

9커버 테이프를 뒤집어 볼 수 있나요?

네. 피더는 작업 영역을 깨끗하게 유지하고 간섭을 피하기 위해 선택적 인 커버 테이프 리브라인 (예: J13014004A) 을 지원합니다.

104핀 피더인지 5핀 피더인지 어떻게 알 수 있을까요?

후면 인터페이스 플러그를 확인하세요.

4-핀: 이전 SM/CP 모델에서 사용
5-핀: 새로운 기계에 대한 추가 신호 라인을 지원합니다 (V7- 호환 로직)
