정밀 삼성 CWEF-YE8-V7 피더 효율적인 부품 장착

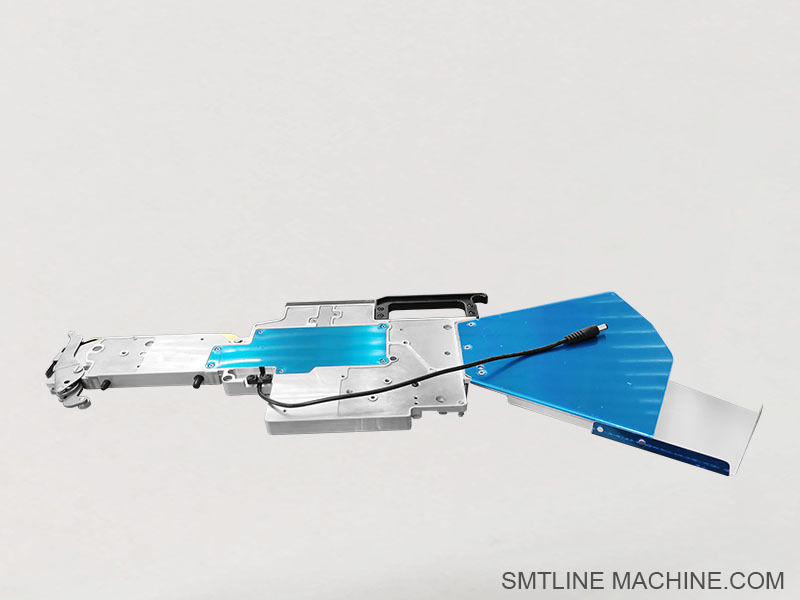

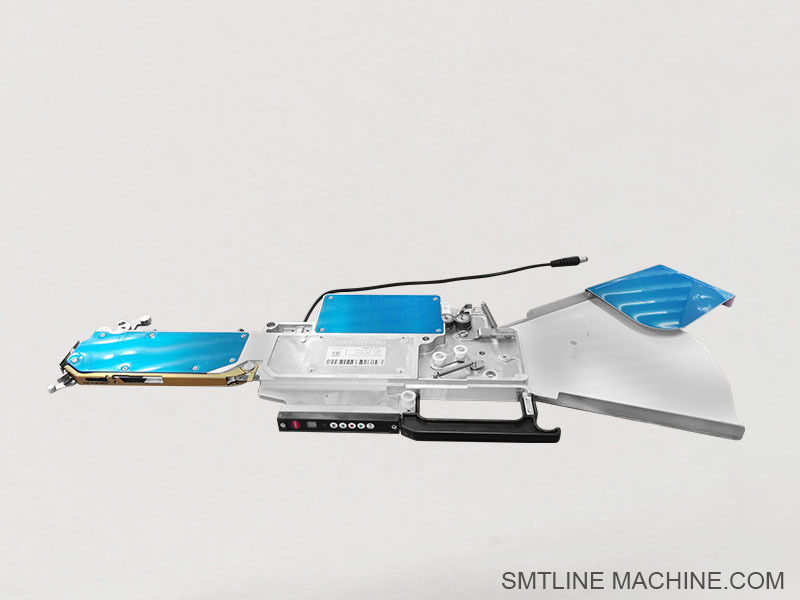

Samsung 피더 CWEF-YE8-V7

제품 소개 – Samsung CWEF‑YE8‑V7 피더

Samsung CWEF‑YE8‑V7은 Samsung/Hanwha SMT 기계(SM/CP/SE 시리즈와 같은 기어)와 원활하게 통합되도록 설계된 고성능 8mm 전기 피더입니다. 이 지능형 피더는 고속 SMT 조립 시 칩 저항, 커패시터 및 소형 수동 부품을 위해 테이프 릴을 안정적으로 전진시킵니다.

주요 특징

전기 구동 시스템은 조절 가능한 피치 설정을 통해 정밀한 공급을 보장합니다. — 공압 공기가 필요하지 않습니다.
8mm 테이프 호환성, 일반적으로 사용되는 칩 부품의 표준 형식
SME/SM/CP/Hanwha 호환성, Samsung 픽앤플레이스 플랫폼 생태계에서 널리 지원
신뢰할 수 있는 인코더 및 센서 통합으로 테이프 오공급을 방지하고 부품 픽 정확도를 향상시킵니다.
컴팩트하고 견고한 구조로 조밀하게 포장된 피더 뱅크에 맞고 빠른 교체를 지원하도록 설계되었습니다.

일반 사양

테이프 너비: 8mm(표준)
피더 구동: 통합 마이크로컨트롤러가 있는 전기 모터
인터페이스: Samsung/Hanwha SM/CP 스타일 커넥터
핀 구성: 일반적으로 4핀 또는 5핀 버전 사용 가능
장착: Samsung / Hanwha 라인의 표준 ECM 카세트 랙과 호환

응용 분야

대량 및 정밀 배치를 위해 Samsung / Hanwha 표면 실장 조립에 사용
칩 부품(0805, 0603, 1206) 및 소형 수동 부품 처리에 이상적
빠른 로드/언로드 설계로 인해 빈번한 피더 변경이 필요한 다양한 제품 실행을 지원

호환성 및 구매 옵션

SMT 부품 공급업체를 통해 중고 또는 리퍼비시로 판매되는 경우가 많으며 보증과 함께 테스트됨
다양한 변형 가능: 4핀 / 5핀 커넥터 스타일, 일부는 업데이트된 V7 제어 로직을 특징으로 함
일반적으로 8mm CP40, SM 시리즈 및 트레이 공급 구성으로 재고가 있음

관련 액세서리 – Samsung CWEF-YE8-V7 피더

1. 피더 예비 부품

피더 커버 / 커버 플레이트
캐리어 테이프를 안전하게 고정하고 엉킴이나 들어올림을 방지하는 데 사용됩니다.

테이프 가이드 레일 / 가이드 플레이트
고속 작동 중 8mm 테이프의 부드럽고 정확한 공급을 보장합니다.

푸셔 어셈블리 / 테이프 푸셔
공급하는 동안 커버 테이프의 적절한 압력과 정렬을 유지합니다.

테이프 센서 / 엔드 센서
테이프의 존재 또는 끝을 감지합니다. 정확한 부품 픽 감지를 보장합니다.

2. 구동 및 기계 부품

피더 모터 / 스테퍼 모터 어셈블리
내부 공급 메커니즘에 전원을 공급합니다(전기 피더는 통합 모터를 사용합니다).

기어 세트 / 기어박스
모터에서 피더 스프로킷으로 토크를 전달합니다. 시간이 지남에 따라 마모될 수 있습니다.

피더 샤프트 / 핀 롤러 어셈블리
작동 중 테이프 릴을 회전하거나 안정화하는 데 도움이 됩니다.

잠금 노브 / 고정 클립
피더를 픽앤플레이스 기계의 피더 뱅크 또는 슬롯에 고정하는 데 사용됩니다.

3. 전기 부품

피더 PCB(제어 보드)
모터 로직을 관리하고 SMT 기계 인터페이스와 통신합니다.

피더 케이블 / 커넥터 하네스
피더를 제어 신호 및 전원 공급 장치에 연결합니다(일반적으로 모델에 따라 4핀 또는 5핀).

피더 센서 보드
테이프 이동, 커버 테이프 위치 또는 오류 감지를 모니터링하는 데 선택 사항입니다.

4. 피더 보정 및 유지 관리 도구

피더 보정 지그 / 고정 장치
SMT 기계 외부에서 전기 피더를 테스트하고 보정하는 데 사용됩니다.

테이프 되감기 / 테이프 수집 릴
공급 중 커버 테이프를 수집하여 간섭이나 엉킴을 방지합니다.

청소 키트 / 윤활제
롤러, 기어 및 가이드 레일과 같은 기계 부품을 유지 관리하기 위한 것입니다.

5. 피더 랙 / 보관

피더 보관 카트
여러 피더를 구성하고 보관하기 위한 이동식 카트.

피더 랙(ESD 안전)
로드 및 언로드 작업용 정전기 방지 피더 홀더.

관련 부품 번호 – Samsung CWEF-YE8-V7 피더

1. 기계 부품

J66021001A – 테이프 가이드 레일
J66011003A – 커버 테이프 푸셔 어셈블리
J70613008A – 잠금 핀 / 잠금 노브
J66031011A – 상단 커버 어셈블리
J66031017A – 측면 커버 플레이트

2. 구동 및 전기 부품

J90551427A – 피더 모터 어셈블리
J90651417A – 드라이브 기어박스 유닛
J91751403A – 모터 풀리 / 커플링
J67031002A – 테이프 센서 PCB
J90851407A – 피더 메인 제어 보드
J66011002A – 피더 신호 케이블 / 커넥터

3. 보정 및 유지 관리 도구

J13013001A – 피더 보정 지그 / 테스트 고정 장치
J67021010A – 테이프 엔드 센서 어셈블리
J66031013A – 테이프 가이드 고정 브래킷
J13014004A – 커버 테이프 되감기 릴

4. 선택 사항 및 일반 액세서리

J13012003A – 피더 보관 랙(ESD 안전)
J25052013A – 커버 테이프 되감기 모터
J66031022A – 스프링 플레이트(압축 브래킷)
J67041001A – 테이프 이동용 인코더 센서

FAQ 가이드 – Samsung CWEF-YE8-V7 전기 피더

1. CWEF-YE8-V7 피더는 무엇에 사용됩니까?

SM, CP 및 DECAN 시리즈와 같은 Samsung/Hanwha 픽앤플레이스 기계에 테이프 릴에서 표면 실장 부품(일반적으로 0402, 0603, 0805 등)을 공급하는 데 사용되는 8mm 전기 피더입니다.

2. 어떤 기계와 호환됩니까?

CWEF-YE8-V7은 다음을 포함한 다양한 Samsung/Hanwha SMT 플랫폼과 호환됩니다.

SM320, SM421, SM471, SM482
CP40, CP45, CP60
DECAN S1/S2 및 SME 시리즈
호환성을 보장하려면 모델의 피더 뱅크 사양(4핀 또는 5핀 버전)을 확인하십시오.

3. 전기식입니까, 공압식입니까?

내장 모터 및 제어 PCB를 사용하여 전기적으로 구동됩니다. 이전 공압 피더와 달리 압축 공기가 필요하지 않습니다.

4. 어떤 부품 크기를 지원합니까?

0402, 0603, 0805 저항 및 커패시터

8mm 엠보싱 또는 종이 테이프의 소형 IC 또는 LED
5. 피더는 어떻게 전원을 공급받고 제어됩니까?

피더는 4핀 또는 5핀 전기 인터페이스를 통해 기계에 연결되며 SMT 기계의 소프트웨어로 제어됩니다.

6. 일반적인 고장 증상은 무엇입니까?

테이프 걸림 또는 오공급

모터가 테이프를 전진시키지 않음
기계에서 응답 또는 인식 없음
커버 테이프가 제대로 벗겨지지 않음
이는 모터, 센서, PCB 또는 기계적 정렬 불량과 관련된 문제를 나타낼 수 있습니다.

7. 일반적인 교체 가능한 부품은 무엇입니까?

테이프 가이드 레일(J66021001A)

모터 어셈블리(J90551427A)
기어박스(J90651417A)
테이프 센서 PCB(J67031002A)
커버 테이프 푸셔(J66011003A)
8. 피더는 어떻게 유지 관리합니까?

빌드업을 방지하기 위해 테이프 경로를 정기적으로 청소하십시오.

다운타임 동안 기어 및 모터 기능을 확인하십시오.
마모되거나 정렬 불량된 부품을 즉시 교체하십시오.
피더 이동을 오프라인으로 테스트하려면 보정 지그를 사용하십시오.
9. 커버 테이프 되감기를 지원합니까?

예. 생산 중에 폐테이프를 깔끔하게 관리하는 데 도움이 되는 커버 테이프 되감기 릴(예: J13014004A)을 장착할 수 있습니다.

10. 버전 또는 커넥터 유형을 어떻게 식별할 수 있습니까?

라벨 또는 후면 커넥터를 확인하십시오.

4핀 버전: 이전 기계 호환성

5핀 버전: 최신 모델 또는 향상된 피드백 시스템
펌웨어 버전 또는 "V7" 표시도 확인하십시오.
