고정밀 야마하 YV100 PCB 제조용 스틸 메쉬 검사 시스템

야마하 YV100 스틸 메시 검사 기계- 네
우리 회사는 11 년 동안 운영되어 왔으며 품질 보장과 빠른 배송으로 확실히 최고의 선택이 될 것입니다.

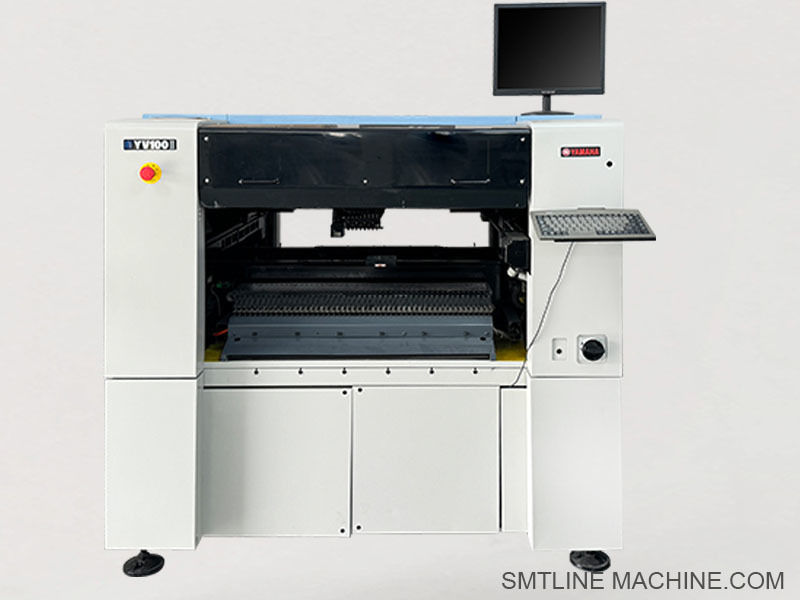

야마하 YV100 스틸 메시 (YV100X) 검사 / 픽 앤 플래시 머신

중간 속도, high‑precision surface‐mount (SMT) placement and inspection unit—popularly known as the YV100 Steel Mesh Inspection Machine—combines rapid pick‑and‑place capabilities with onboard visual inspection using high‑resolution multi‑vision cameras.

이 기계 는 중량 대량 생산 및 복잡한 전자 조립 에 이상적 인데, 특히 속도 와 정확성 이 결정적 인 곳 이다.

주요 특징

중속 배치: 최대 ~18,000 부품/시간 (~0.2초/칩) 및 ~2,100 QFP/시간 (~1.7초/QFP)
예외적인 정확성: ±0.05mm (50μm) 배치 정확성, ±0.03mm (30μm) 완전한 반복성
듀얼 드라이브 닫힌 루프 시스템: 높은 신뢰성으로 일관성 있는 모터화된 제어
광범위한 부품 범위: 마이크로 0201 칩에서 큰 32mm QFP/BGAs/CSP까지
고해상도 시각: 부품 선택, 정렬 및 용접 공 검사 확인을 위해 두 개의 멀티 비전 카메라를 사용합니다.
특수 노즐을 지원: 야마하 비행 노즐 디자인은 홀수 모양 또는 민감한 부품에 이상적으로 죽은 시간을 줄입니다.
SMT 통합: 표준 8~56mm 피더, 트레이, 스틱, 대용량 형식과 호환됩니다. SMEMA 프로토콜을 통해 통신합니다.

기술 사양

PCB 처리: 50 × 50 mm ~ 460 × 335 mm (일부 출처에서는 최대 445 mm의 폭을 나열합니다)
보드 두께: 0.4~3.0mm ([센젠 CN 테크놀로지 컴퍼니][1])
정확도: 칩 부품의 경우 ±0.1mm, QFP/BGA 빔의 경우 ±0.08mm
속도: 작은 부품에 ~18,000 CPH; 큰 QFP에 ~2,100 CPH
피더 지원: 최대 100 테이프 피더 및 ~ 80 트레이 피더
전력: 3단계 220~240/380~400V, ~4kVA ([센젠 CN 테크놀로지 컴퍼니][1])
크기: 약 1.65 × 1.40 × 1.85m, 무게 ~1.4~1.6톤
공기 압력: 공기 시스템에서는 0.55 MPa

신청서

중소량 대량 생산, 고 정밀 전자제품 및 자동차, 의료기기, 소비자 전자제품,및 산업 제어 시스템.

장점

다양성: 테이프, 트레이, 스틱, 대용량 먹이기
내장 검사: 부품 검증 및 결함 검출을 위한 멀티 비전 카메라
높은 효율성: 모듈형 설계 및 정지 없는 노즐 라우팅
사용 편의: 간편 한 인터페이스, 유지 보수 가 용이 하기 위해 내구성 가 cast 프레임

기계 부품 및 액세서리

타이밍/ 컨베이어 벨트 (예: 야마하 YV100 벨트)
PCB 존재 감지용 컨베이어 센서 헤드
노즐 홀더 / 노즐 막대, 예를 들어 KV8‐M7760‐00X (노즐 76A) 및 KV8‐M71S0‐50X (흡수 막대) ([알리바바][3])
YV100II/X를 위한 90K55 시리즈와 같은 서보 및 축 모터 (X/Z)

전기 및 진공 부품

진공 소레노이드 밸브 및 노즐 및 헤드 작동에 사용되는 증기 밸브&x20;
장착 및 검사용 CCD 멀티 비전 카메라 (예를 들어, KV8‐M7310‐00X, KV8‐M73A0‐30X)

공기 및 공기 시스템

덤퍼 및 실린더 (예: 야마하 YV100II에 대한 KG7‐M9165‐00X / KG7‐M9166‐00X) (SMT 예비 부품 공급자 RHSMT [5])
공기 필터 / 소레노이드 밸브 조립품 진공 및 공기 제어&x20;

구조 및 운동 부분

스래그 체인 / 케이블 체인
KL3‐M1348‐10X와 K93‐M1388‐00X와 같은 힌지, 스프링 및 규제 장치 ([SMT 예비 부품 공급자] RHSMT)
실린더 덤퍼 (예를 들어, KG7‐M9166‐00X, K40‐M7133‐00X) 가 부드러운 머리 움직임을 위해 ([SMT 예비 부품 공급자]".

유지보수 키트 및 소모품

필터 요소, 클리너 블록, 세라믹 진공 필터, 진공 헤드를 검사하고 유지 관리하기 위해&x20
X/Y/Z 축 집합체에 사용되는 KV8-M712S-A0X / KV8-M713S-A0X와 같은 샤프 / 슬리프 부품

공통 부품 번호 요약

벨트: 야마하 YV100 타이밍 / 컨베이어 벨트
센서: 컨베이어 센서 헤드 (모델별)
노즐 / 막대기: KV8‐M7760‐00X (76A 노즐), KV8‐M71S0‐50X 흡수 막대기 ([알리바바][3])
진공 밸브 및 소레노이드: KV7‐M7171‐10X 등
카메라: KV8‐M7310‐00X, KV8‐M73A0‐30X CCD 카메라
실린더 및 덤퍼: KG7‐M9165‐00X, KG7‐M9166‐00X

관련 부품 번호 Yamaha YV100 시리즈

노즐 및 흡수 부품

KV8-M7760-00X 76.A 노즐 (일반용)
KV8-M7710-00X 7A 노즐
KV8-M7730-00X 노즐 73A
KV8-M71S0-50X 수축 노즐 막대기
KV8-M71S0-A0X ∙ 노즐 막대 수갑 (정밀 수갑)
KV8-M8870-00X 노즐 셰프트 조립

비전 / 카메라 시스템

KV8-M7310-00X CCD 카메라 렌즈 단위
KV8-M73A0-30X 다중 시야 카메라 (진렬/검사)
KHJ-MC10U-00 시력 시스템을 위한 조명 장치

모션 및 드라이브 부품

K87-M9155-H0X YV100II X축 모터
KH1-M9161-00X Z축 모터
KHJ-M9266-00X 피더 뱅크 드라이버 (압기 작동 장치)
K87-M9195-00X 머리 이동용 벨트

공기 / 공기 부품

K46-M8527-COX 진공 단위용 공기 필터
K46-M8527-10X 진공 발전기 (노즐 흡입용)
KG7-M9166-00X YV100 머리에 대한 덤퍼 실린더
KHJ-M9165-00X Z 리프트용 미니 공기 실린더

전기 및 센서 부품

KV7-M91K3-00X 탑재 사진 센서
K46-M8591-00X 근접 센서
KV7-M7171-10X ∙ 소레노이드 밸브 (실공 스위치용)
K46-M8527-10X 진공 펌프의 정적 필터 요소

프레임 및 기계

K46-M114B-00X (Z축 지원)
KHJ-M1388-00X 스프링 텐서
KL3-M1348-10X 매거진 막기 메커니즘
K46-M7133-00X 리프트 실린더 집합

피더 / 매거진 부품

KHJ-MC400-000 피더 인터페이스 단위
KHJ-MD100-00 잡지 지원 기지
K87-M91D0-H0X 피더 컨트롤러 PCB

이 목록에는 야마하 YV100/X/XG/II 기계의 유지 보수, 업그레이드 및 교체에 자주 요청되는 부품이 포함되어 있습니다.

FAQ 가이드 Yamaha YV100 스틸 메시 검사 기계

1YV100 스틸 메시 검사 기계는 무엇을 위해 사용합니까?

이 기계는 주로 시각 검사 기능이 통합된 픽 앤 플라스 시스템입니다. 그것은 PCB에 표면 장착 구성 요소를 배치하고 소금 페이스트 정렬, 구성 요소 위치,그리고 스텐실등록.

2이 기계는 크고 작은 부품들을 처리할 수 있을까요?

네, 0201 칩부터 32mm QFP, BGA, CSP까지 다양한 부품들을 배치할 수 있습니다.

3배치 속도는 얼마일까요?

일반적인 배치 속도는 다음과 같습니다.

~18,000 CPH (시당 칩) 표준 부품
~ 2,100 CPH 가미된 QFP 또는 복잡한 IC

4어떤 종류의 검사가 지원됩니까?

용매 페이스트와 스텐실 (제철 망) 의 정렬
구성 요소의 존재/부재
신뢰성 인정
멀티 비전 카메라를 통한 방향 및 위치 확인

5SMEMA 통신을 지원하나요?

예. YV100 시리즈는 SMEMA와 완전히 호환되며, 상류/하류 컨베이어, 로더 또는 AOI 시스템과 통신할 수 있습니다.

6다른 종류의 먹이기를 사용할 수 있나요?

네, 지원합니다.

테이프 피더 (8 56 mm)
트레이 먹이기
스틱 피더
용량 부품 공급 장치
또한 야마하 전기 및 공기 공급 장치를 지원합니다.

7어떤 PCB 크기를 처리할 수 있을까요?

50 × 50 mm에서 460 × 335 mm까지 PCB를 처리하며, 보드 두께 범위는 0.4~3.0 mm입니다.

8위치 정확도는 얼마일까요?

칩에 대한 ±0.05mm 배치 정확도
±0.03 mm 반복성 높은 정밀성 장착

9운영자 훈련이 필요한가요?

네, 운영자는 다음과 같은 훈련을 받아야 합니다.

PCB 프로그래밍 (부품 매핑, 신뢰성 설정)
노즐 교체
피더 캘리브레이션
일상 유지보수 (필터 청소, 노즐 검사)

10주요 유지보수 작업은 무엇입니까?

노즐 및 필터를 정기적으로 청소하고 검사하십시오.
사용 된 벨트 및 진공 부품을 교체
시야 정렬 및 캘리브레이션을 검사
센서를 청소하고 Z축 테스트를 수행

11가장 흔한 예비 부품은 무엇입니까?

노즐 (예: 71A, 76A)
수축 막대
진공 밸브
타이밍 벨트
CCD 카메라 및 렌즈 집합체
광센서 및 전자기 밸브

12MES나 바코드 추적을 지원합니까?

일부 모델은 MES 시스템과 바코드 스캔 및 추적성 통합을 지원합니다. 추가 모듈이나 인터페이스가 필요합니다.




물리적 창고,
빠른 배송
판매 후 지원
문에서 문으로 운송 서비스를 제공하는
가격 장점,
SMT 다이프 장비와 액세서리의 전체 범위를 제공합니다.

우리는 당신을 위해 할 수 있습니다.
1. 우리는 당신을 위해 FULL SMT 솔루션을 제공합니다
2우리는 우리의 장비로 핵심 기술을 제공합니다.
3우리는 가장 전문적인 기술 서비스를 제공합니다.
4우리는 SMT 공장 설정에 대한 풍부한 경험을 가지고 있습니다.
5우리는 SMT에 대한 모든 질문을 해결할 수 있습니다.
