56 장착 크기 마이크로 PCB 미니 컴팩트 로더 컴팩트 고 용량

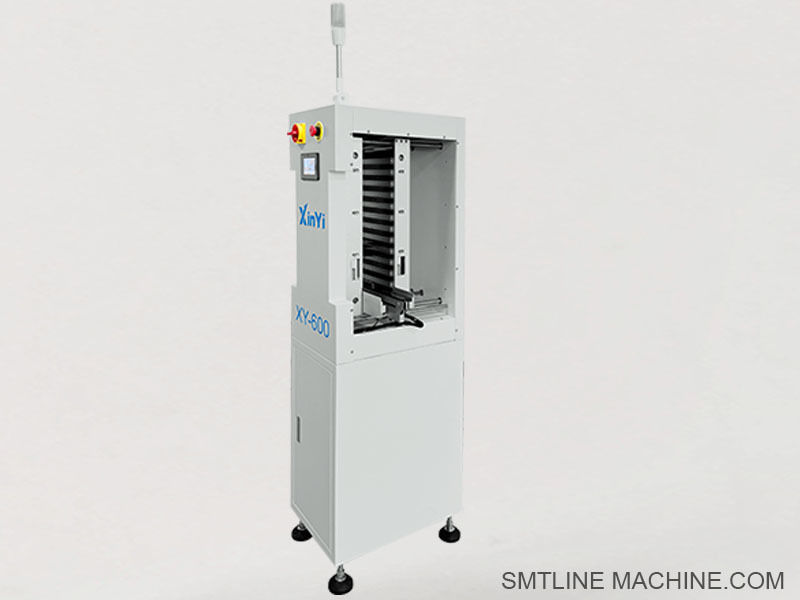

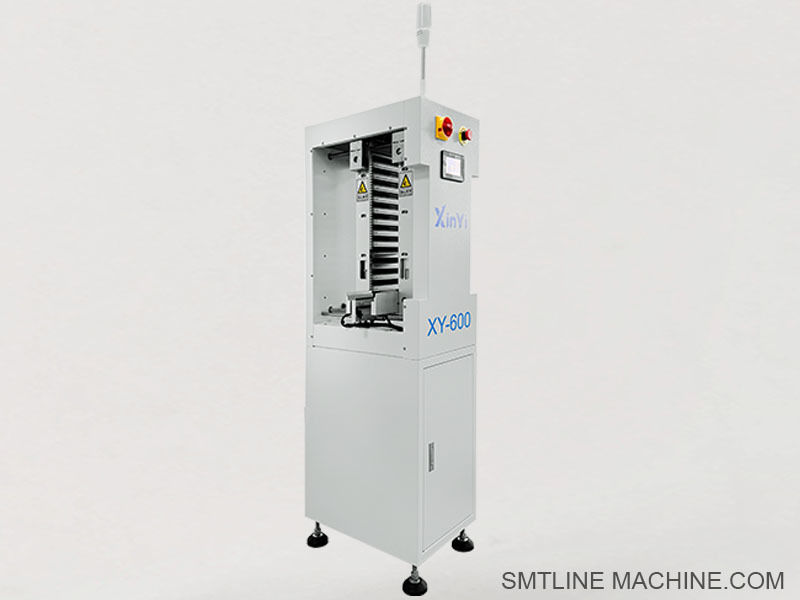

Micro PCB 미니 컴팩트 로더
저희 회사는 11년 동안 운영되어 왔으며, 품질 보증과 빠른 배송으로 최고의 선택이 될 것입니다.



제품 소개 – Micro PCB 미니 컴팩트 로더
Micro PCB 미니 컴팩트 로더는 소형 SMT 생산 라인 및 마이크로 PCB 취급 애플리케이션을 위해 설계된 소형 자동 보드 로딩 장치입니다. LED 모듈, 센서, 웨어러블 및 소형 전자 제품과 같이 공간 절약, 고정밀도 및 경량 보드 처리가 중요한 환경에 이상적입니다.
작은 크기에도 불구하고 로더는 매거진 리프팅, SMEMA 통신 및 PCB 정렬 기능을 통합하여 자동 SMT 프로세스 시작 시 일관되고 안정적인 보드 공급을 보장합니다.

주요 특징:
컴팩트 디자인 – 좁은 생산 공간 및 탁상형 SMT 설정에 이상적
매거진 타입 로딩 – 매거진에서 컨베이어로 PCB를 자동으로 밀어 넣습니다.
마이크로 크기 PCB 지원 – 30 × 30 mm ~ 150 × 200 mm 범위
정밀 포지셔닝 – 센서 안내 정렬 시스템을 갖춘 부드러운 푸셔 시스템
SMEMA 호환 – 업스트림 및 다운스트림 장비와의 쉬운 통합
터치 패널 또는 버튼 제어 – 간단한 작업자 인터페이스
정전기 방지 구조 – 민감한 부품을 위한 완벽한 ESD 안전 구조

사양 (일반)
PCB 크기 범위: 30 × 30 mm – 150 × 200 mm
매거진 크기: 355 × 320 × 563 mm (맞춤형)
로딩 방식: 센서 제어 공급 방식의 푸셔 암
이송 높이: 900 ± 20 mm
전원 공급 장치: AC 220V, 50/60 Hz
공기 공급: 4–6 kg/cm² (공압 푸셔 사용 시)
제어 시스템: PLC + HMI 또는 푸시 버튼 패널
구조: 분체 도장 강철 프레임 + 알루미늄 합금 + ESD 재료

응용 시나리오:
마이크로 PCB 또는 소형 제품 SMT 라인
LED 드라이버 보드, USB 보드, 웨어러블 장치 PCB 공급
실험실 규모 또는 파일럿 생산 라인
바닥 공간이 제한된 데스크탑 SMT 라인








관련 액세서리 – Micro PCB 미니 컴팩트 로더
기계 부품
미니 매거진 랙 – 표준 또는 맞춤형 크기 PCB 매거진 보관 (일반적으로 355 × 320 × 563 mm, 마이크로 보드의 경우 더 작을 수 있음)
정밀 푸셔 암 – 매거진 슬롯에서 컨베이어로 PCB 이동; 전동 또는 공압식일 수 있음
컴팩트 PCB 가이드 레일 – 소형 보드를 정확하게 안내하는 조절 가능한 ESD 안전 레일
매거진 리프팅 플랫폼 – 부드러운 스텝으로 매거진의 수직 리프트 지원
컨베이어 벨트 (ESD 안전) – 섬세한 보드 이송을 위한 좁은 폭 타이밍 벨트
조절 가능한 기계 다리 (M10/M12) – 벤치 또는 컴팩트 공간에 안정적인 설정을 보장하는 레벨링 다리
전기 부품
광전 센서 (예: Omron E3Z 시리즈) – PCB 위치, 매거진 슬롯 또는 푸셔 상태 감지
스테핑 모터 (42/57 시리즈) – 푸셔 또는 컨베이어 벨트 구동 (구성에 따라 다름)
모터 드라이버 (예: DM422C / DM542) – 스테핑 모터 작동 제어
PLC 컨트롤러 (Mitsubishi FX1N/FX3U 시리즈 또는 동급) – 공급 타이밍 및 매거진 취급을 위한 로직 제어
터치스크린 HMI 또는 푸시 버튼 패널 – 작업자 제어 인터페이스 (스마트 모델의 경우 선택적 터치스크린)
신호 타워 라이트 (2색 또는 3색) – 기계 상태 및 경고 표시
선택적 공압 부품 (공기 구동 푸셔 사용 시)
미니 에어 실린더 (예: AIRTAC SDA16×20) – 보드 푸싱을 위한 컴팩트 액추에이터
솔레노이드 밸브 (예: AIRTAC 4V110-06) – 푸셔에 공기 제어
FRL 유닛 (미니) – 깨끗하고 안정적인 공기 공급을 위한 필터 + 레귤레이터 + 윤활기
정전기 방지 PU 튜빙 (4mm 또는 6mm) – ESD 보호 기능으로 안전한 공기 공급
예비 부품 및 유지 보수 키트
교체용 ESD 타이밍 벨트 – 미니 컨베이어용 (일반적으로 6 mm 폭)
센서 장착 브래킷 키트 – L 브래킷, 나사, 케이블 클립 포함
매거진 스토퍼 클립 또는 가이드 – 매거진 미끄러짐 또는 정렬 불량 방지
리미트 스위치 – 매거진 상/하 이동 제한 감지용
먼지 덮개 또는 아크릴 가드 – 컴팩트 작업 공간을 위한 선택적 안전 덮개











관련 부품 번호 – Micro PCB 미니 컴팩트 로더

기계 부품
MAG-RACK-150200 – 미니 PCB 매거진 (150 × 200 mm 또는 더 작은 보드 지원)
PUSHER-MINI-MTR – 컴팩트 푸셔 암 (모터 구동 버전)
PUSHER-MINI-AIR – 컴팩트 푸셔 암 (공압 버전)
RAIL-MINI-ESD – 마이크로 보드용 조절 가능한 정전기 방지 PCB 가이드 레일
LIFT-PLT-MC220 – 매거진 리프팅 플랫폼 어셈블리
BELT-ESD-6MM – 컴팩트 보드 이송용 6 mm ESD 안전 타이밍 벨트
LEVEL-M10-50F – 조절 가능한 M10 기계 다리, 방진형

전기 부품
E3Z-D61-OM – 소형 PCB 감지용 Omron 광전 센서
42BYGH34 – NEMA 17 스테핑 모터 (소형 컨베이어 또는 푸셔용)
DM422C – 마이크로 스테핑 모터 드라이버 (NEMA 17/23에 적합)
FX1N-14MT-PLC – 컴팩트 로더 로직용 Mitsubishi 스타일 미니 PLC
HMI-TK6070iQ – 작업자 제어를 위한 Weinview 7” 터치스크린 (선택 사항)
BTN-PNL-LOADER – 비상 정지 버튼이 있는 기본 푸시 버튼 패널
STL-2C-MINI – 로더 상태용 2색 신호등 타워 (빨간색/녹색)

공압 부품 (해당하는 경우)
SDA16×20-AIR – 미니 에어 실린더 (컴팩트 푸시 암 액추에이터)
4V110-06-AIR – 솔레노이드 밸브, 2 위치, 24V DC
FRL-MINI-04 – 소형 FRL 공기 준비 장치 (¼" 포트)
TUBE-4ESD – 4 mm 정전기 방지 PU 에어 튜빙 (검정색 또는 파란색)

유지 보수 및 선택 품목
BELT-SPARE-6MM – 예비 6 mm 정전기 방지 벨트
SNS-BRKT-KIT – 센서 장착 하드웨어 키트
STOP-CLIP-MAG – 매거진 슬롯 스토퍼 클립
LIMIT-LX19-M – 리프트 높이 감지용 리미트 스위치
COVER-ACR-MINI – 선택적 아크릴 먼지/안전 덮개 패널
BCR-MNT-MINI – 바코드 스캐너 마운트 (선택적 추적성 통합용)






FAQ 가이드 – Micro PCB 미니 컴팩트 로더
1. Micro PCB 미니 컴팩트 로더는 무엇에 사용됩니까?
이 로더는 매거진에서 SMT 생산 라인으로 마이크로 크기 PCB를 자동으로 공급하도록 설계되었습니다. LED 모듈, USB 장치, 센서 및 웨어러블과 같은 제품에 사용되는 소형 또는 좁은 PCB에 이상적입니다.
2. 어떤 PCB 크기를 지원합니까?
일반적으로 지원되는 PCB 크기는 30 × 30 mm에서 최대 150 × 200 mm까지입니다. 더 작거나 약간 더 큰 보드의 경우 사용자 정의가 가능합니다.
3. 어떤 종류의 매거진을 사용합니까?
표준 또는 맞춤형 PCB 매거진을 사용하며, 가장 일반적으로 355 × 320 × 563 mm이지만, 마이크로 PCB의 경우 더 작은 매거진을 장착할 수 있습니다.
4. 데스크탑 또는 실험실 규모 생산에 적합합니까?
예. 컴팩트한 설치 공간을 가지고 있어 데스크탑 SMT 라인, 파일럿 생산, R&D 연구소 또는 소량 생산에 이상적입니다.
5. SMEMA 통신을 지원합니까?
예. 로더는 SMEMA 호환되므로 업스트림 및 다운스트림 SMT 기계와 통신할 수 있습니다.
6. 어떤 유형의 제어 시스템을 사용할 수 있습니까?
기본 모델은 표시등이 있는 푸시 버튼 패널을 사용합니다.
고급 모델은 정밀한 작동 및 오류 진단을 위해 터치스크린 HMI 및 PLC 제어를 갖추고 있습니다.
7. 공압 전원이 필요합니까?
장치가 공기 구동 푸셔를 사용하는 경우에만 필요합니다. 이 경우 4–6 kg/cm²의 압축 공기 공급이 필요합니다. 그렇지 않으면 일부 모델은 전기 모터만 사용합니다.
8. 컨베이어의 높이는 얼마입니까?
표준 작업 높이는 900 ± 20 mm로 대부분의 SMT 라인 표준과 일치합니다.
9. 어떤 안전 기능이 포함되어 있습니까?
선택적 기능은 다음과 같습니다.
상태 표시용 신호 타워 라이트
비상 정지 버튼
ESD에 민감한 PCB를 위한 정전기 방지 구조
아크릴 안전 덮개 (선택 사항)
10. 다른 매거진 크기를 처리할 수 있습니까?
예. 마이크로 보드용 맞춤형 매거진 유형을 포함하여 다양한 매거진 높이 또는 슬롯 수를 수용하도록 구성할 수 있습니다.
11. PCB 정렬은 어떻게 보장됩니까?
광전 센서와 가이드 레일을 사용하여 PCB가 컨베이어에 정확하게 밀려 들어가고 배치되도록 합니다.
12. 어떤 유지 보수가 필요합니까?
컨베이어 벨트를 정기적으로 청소합니다.
움직이는 부품을 검사하고 조입니다.
센서 기능을 확인하고 정렬을 조정합니다.
마모된 벨트 또는 실린더를 필요에 따라 교체합니다.
가이드 및 레일에 주기적으로 윤활유를 바릅니다.
13. 표준 리드 타임은 얼마입니까?
표준 모델: 3–5 영업일
맞춤형 버전: 구성에 따라 7–10 영업일
