듀얼 트랙 하부 플레이트 머신 모델 XY-X250S, 부드러운 PCB 언로딩을 위한 듀얼 트랙 PCB 언로더

듀얼 트랙 하부 플레이트 머신 (모델 XY-X250S) 듀얼 트랙 PCB 언로더(모델 XY-X250S)​
저희 회사는 11년 동안 운영되어 왔으며, 품질 보증 및 빠른 배송으로 최고의 선택이 될 것입니다.



제품 소개 – 듀얼 트랙 PCB 언로더 (모델 XY-X250S)

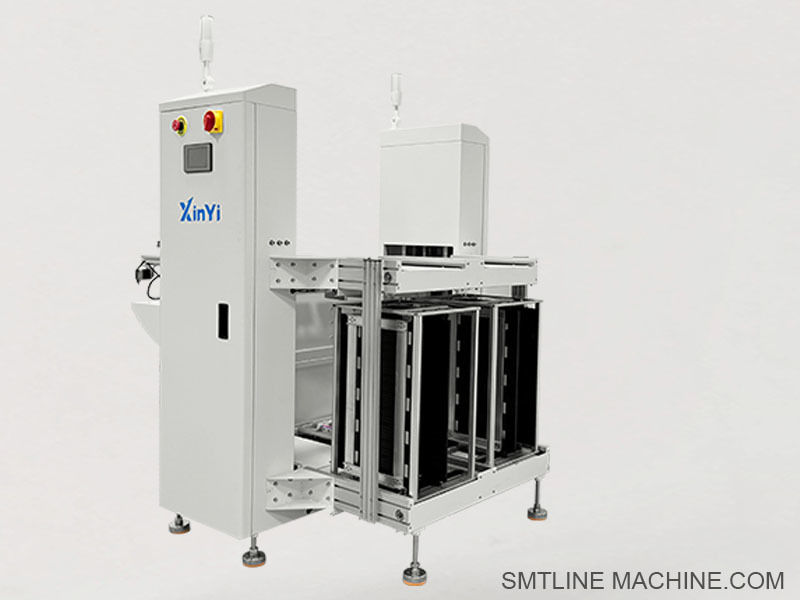

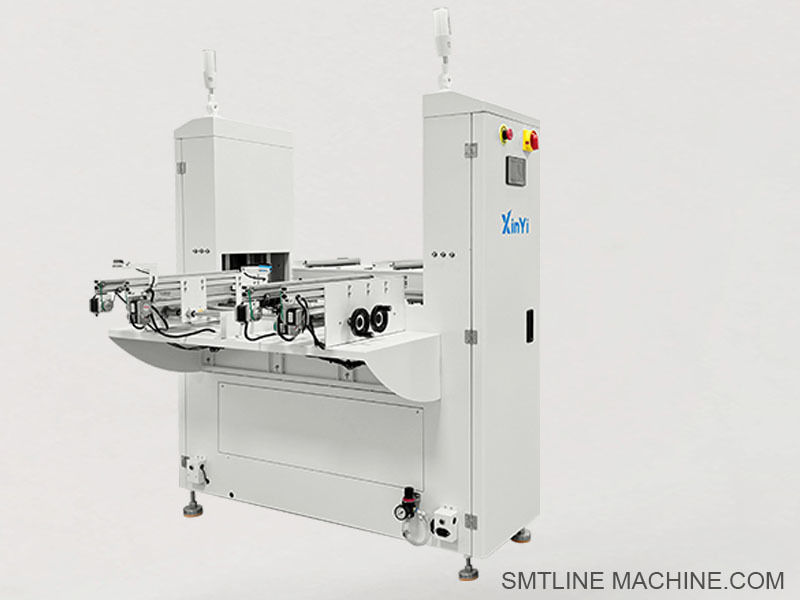

XY-X250S는 SMT 생산 라인 끝에서 완성된 PCB를 자동으로 수집하도록 설계된 고효율 듀얼 트랙 PCB 언로더입니다. 두 개의 독립적인 컨베이어 트랙을 갖추고 있어 듀얼 레인 리플로우 오븐, AOI 머신 또는 테스트 스테이션에서 PCB를 언로드하여 다음 공정 또는 포장을 위해 매거진에 깔끔하게 쌓을 수 있습니다.
이 장비는 원활한 자동화, 공간 효율성 및 다양한 PCB 유형을 동시에 유연하게 처리해야 하는 대량, 고속 SMT 환경에 이상적입니다.

주요 특징:
듀얼 트랙 매거진 언로딩 — 한 번에 두 개의 PCB 레인 처리
부드러운 수직 이동을 갖춘 완전 자동 매거진 리프트 시스템
터치스크린 HMI 또는 푸시 버튼 패널이 있는 PLC 제어 시스템
표준 PCB 매거진과 호환 (390×320 mm 또는 맞춤형)
상위 SMT 머신과의 쉬운 연결을 위한 SMEMA 인터페이스
정전기 방지 보드를 위한 ESD 보호 기능이 있는 고강도 프레임
조절 가능한 푸셔, 센서 제어 보드 진입 및 안전한 적재

기본 사양:
모델: XY-X250S
기능: 자동 매거진 PCB 언로딩 (듀얼 레인)
PCB 크기 범위: 50 × 50 mm ~ 250 × 330 mm (레인당)
매거진 크기: 표준 355 × 320 × 563 mm (맞춤형 크기 가능)
매거진 슬롯: 레인당 50 슬롯
이송 높이: 900 ± 20 mm
이송 방향: 좌 → 우 / 우 → 좌 (맞춤형)
제어 시스템: PLC + HMI / 버튼 패널
프레임 재질: 분체 도장 강철 + ESD 알루미늄 합금
전원 공급 장치: AC 220V, 50/60Hz

적용 시나리오:
리플로우 오븐 후 SMT 라인의 최종 단계
AOI 또는 기능 테스트 머신의 듀얼 레인 출력
대량 생산 환경에 이상적
LED, 자동차 및 EMS 라인에서도 사용

선택적 기능:
신호 타워 램프 (3색)
자동 매거진 로더 (매거진 교환)
바코드 스캐너 마운트
MES 시스템 통합
안전 라이트 커튼
정전기 방지 아크릴 커버
맞춤형 매거진 크기 또는 트레이 옵션








관련 액세서리 – 모델 XY-X250S

기계 부품
매거진 홀더 랙 — 언로딩 중 표준 PCB 매거진 (355×320×563 mm)을 안전하게 고정
듀얼 트랙 컨베이어 벨트 — 두 레인 모두에서 부드러운 PCB 이송을 위한 ESD 안전 타이밍 벨트
푸셔 암 어셈블리 — PCB를 매거진에 적재하기 위한 공압 또는 전동 푸셔
매거진 리프트 메커니즘 — 보드가 쌓이면서 매거진 높이를 조절하기 위한 전동 또는 공압 리프팅 시스템
조절 가능한 가이드 레일 — 다양한 PCB 크기에 맞게 수동 또는 전동 레일 폭 조절
지지 프레임 및 레벨링 피트 — 안정적인 설치를 위한 분체 도장 강철 프레임 및 조절 가능한 피트

전기 부품
광전 센서 — 각 레인에서 PCB 존재 및 매거진 위치 감지
스테퍼 모터 및 드라이버 — 벨트 및 매거진 리프트 제어용
PLC 컨트롤러 — 언로딩 로직, 안전 및 통신 관리
터치스크린 HMI 또는 푸시 버튼 패널 — 제어 및 모니터링을 위한 운영자 인터페이스
신호 타워 램프 (빨강/노랑/녹색) — 부저가 있는 시각적 상태 표시기
SMEMA 통신 케이블 — 동기화된 작동을 위해 상위 SMT 머신 연결

공압 부품 (장착된 경우)
에어 실린더 — 매거진 리프팅 또는 푸셔 작동용
솔레노이드 밸브 — 공압 액추에이터로의 공기 흐름 제어
FRL 유닛 — 안정적인 공압 성능을 위한 에어 필터, 레귤레이터 및 윤활기
정전기 방지 PU 튜빙 — 압축 공기 분배용

유지 보수 및 선택적 키트
교체용 ESD 벨트 — 컨베이어 유지 보수용
센서 장착 키트 — 광전 센서용 브래킷 및 하드웨어
매거진 예비 부품 — 매거진 수리 또는 교체용 클립, 레일 또는 트레이
안전 라이트 커튼 또는 아크릴 커버 — 작업자 보호 및 안전 표준 준수
바코드 스캐너 마운트 — 선택적 바코드 판독 통합용








관련 부품 번호 – 모델 XY-X250S
기계 부품
MAG-HOLDER-355320 — 표준 PCB 매거진 홀더 랙 (355×320×563 mm)
CVB-6ESD-DUAL — 듀얼 트랙 컨베이어용 ESD 안전 타이밍 벨트
PUSH-ARM-XYX250 — 푸셔 암 어셈블리, 공압 또는 전동 버전
MAG-LIFT-MTR — 전동 매거진 리프트 시스템
ADJ-RW-MAG-XYX — PCB 폭 변화를 위한 조절 가능한 가이드 레일
FRAME-XYX250 — 레벨링 피트가 있는 분체 도장 강철 프레임
전기 부품
Omron E3Z-D61 — PCB 및 매거진 감지용 광전 센서
57BYGH76 — 벨트 및 매거진 제어용 스테퍼 모터
DM542 — 57BYGH76과 호환되는 스테퍼 모터 드라이버
FX3U-24MT — 언로딩 로직용 Mitsubishi PLC 컨트롤러
TK6071i — 운영자 제어를 위한 7” Weinview 터치스크린 HMI
STL-3C-RGY220 — 부저가 있는 3색 신호 타워 램프
SMEMA-CB10-DUAL — 듀얼 SMEMA 통신 케이블
공압 부품 (선택 사항)
AIRTAC SDA20×20 — 매거진 리프팅 또는 푸셔 작동용 공압 실린더
AIRTAC 4V210-08 — 공압 제어용 솔레노이드 밸브
AC2010-02 — FRL 유닛 (필터, 레귤레이터, 윤활기)
PU6-BK-ESD — 압축 공기용 정전기 방지 6 mm PU 튜빙
유지 보수 및 선택적 키트
CVB-RB6-DT — 교체용 ESD 타이밍 벨트
SNS-KIT-E3Z — 센서 장착 하드웨어 키트
MAG-SPARE-CLIP — PCB 매거진용 예비 클립 및 레일
LC-400X20-ESD — 안전 라이트 커튼 (선택 사항)
BCR-MNT01 — 바코드 스캐너 장착 브래킷








FAQ 가이드 – 듀얼 트랙 PCB 언로더 (모델 XY-X250S)

1. XY-X250S의 주요 목적은 무엇입니까?
XY-X250S는 듀얼 레인 SMT 라인에서 완성된 PCB를 자동으로 언로드하여 추가 공정 또는 포장을 위해 매거진에 깔끔하게 쌓도록 설계되었습니다.

2. 이 기계는 어떤 PCB 크기를 지원합니까?
레인당 50 × 50 mm에서 250 × 330 mm까지의 PCB를 지원합니다.

3. 어떤 매거진 크기가 호환됩니까?
355 × 320 × 563 mm 크기의 표준 매거진이 지원되며, 맞춤형 매거진 치수 옵션도 있습니다.

4. 각 매거진은 몇 개의 PCB를 담을 수 있습니까?
각 매거진은 일반적으로 최대 50개의 PCB를 안전하게 쌓을 수 있습니다.

5. 이 기계는 SMEMA 통신 표준과 호환됩니까?
예, 상위 SMT 장비와의 원활한 통합 및 통신을 위해 듀얼 SMEMA 포트를 갖추고 있습니다.

6. 조절 가능한 레일 폭을 지원합니까?
예, 다양한 PCB 폭에 맞게 레일 폭을 수동 또는 전동으로 조절할 수 있습니다.

7. 어떤 제어 인터페이스를 사용할 수 있습니까?
운영자는 구성에 따라 터치스크린 HMI 또는 푸시 버튼 제어 패널을 사용할 수 있습니다.

8. 공압 전원이 필요합니까?
공압 푸셔 또는 매거진 리프터가 장착된 경우 약 4–6 kg/cm²의 압축 공기 공급이 필요합니다.

9. 어떤 안전 기능이 포함되어 있습니까?
선택적 기능에는 안전 라이트 커튼, 아크릴 보호 커버 및 경보가 있는 신호 타워 램프가 포함됩니다.

10. 어떤 유지 보수가 필요합니까?
컨베이어 벨트, 센서의 정기적인 청소 및 움직이는 부품의 윤활을 권장합니다. 공압 부품 및 전기 배선의 정기적인 검사도 권장합니다.

11. 일반적인 배송 시간은 얼마나 됩니까?
표준 모델은 3–5 영업일 이내에 배송될 수 있으며, 맞춤형 모델은 7–10 영업일이 소요될 수 있습니다.
