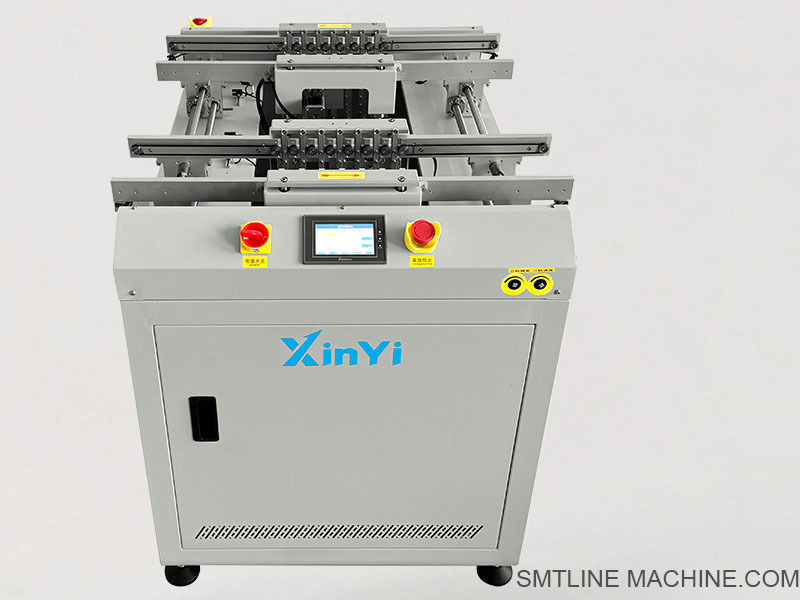

SMTLINE의 XY-SX350S 모델 듀얼 트랙 PCB 버퍼 컨베이어, 정확한 PCB 스크리닝용

듀얼 트랙 스크리닝 머신 (모델 XY-SX350S) 듀얼 트랙 PCB 버퍼 컨베이어 (모델 XY-SX350S)- 네
우리 회사는 11 년 동안 운영되어 왔으며 품질 보장과 빠른 배송으로 확실히 최고의 선택이 될 것입니다.




제품 소개 ∆ 듀얼 트랙 스크리닝 머신 / PCB 버퍼 컨베이어

모델: XY-SX350S

XY-SX350S는 고성능의 듀얼 트랙 PCB 스크리닝 및 버퍼 컨베이어이며, 생산 라인 휴식 또는 흐름 균형 과정에서 PCB를 일시적으로 저장 (버퍼), 스크린 또는 통과하도록 설계되었습니다.2차선 SMT 노선을 위한 두 개의 독립적인 운송 노선이 있습니다., 효율성 및 라인 활용도를 높이고 병목을 예방합니다.

이 모델은 특히 SPI, 마운터, AOI 및 리플로우 오븐과 같은 장비 사이에서 시점 오차 또는 라인 균형이 필요한 데 유용합니다.

주요 특징:

독립적이거나 동기화된 운용을 위한 2차선 운송 시스템
하류 정지 중 PCB를 저장하는 버퍼 기능
임시 보유 또는 운영자의 시각 검사를 위한 검사/검사 구역
전체 라인 자동화를 위한 SMEMA 인터페이스 호환
민감한 PCB를 취급할 수 있는 ESD 안전 벨트 및 프레임
여러 PCB 크기에 대한 조정 가능한 레일 너비
여러 모드를 지원합니다: 통과, 버퍼, 수동 검사

기술 사양:

적용 시나리오:

SPI와 조립자 또는 조립자 및 AOI 사이의 버퍼
품질 검사를 위한 임시 PCB 검사 구역
양차선 생산 라인의 균형
버퍼가 필요하지 않은 경우 패스 트러스 모드
LED, 자동차 및 소비자 전자 제품 SMT 라인과 호환

선택적 특징:

신호탑 빛 (3색)
바코드 스캐너 장착
MES 시스템 인터페이스
수동 검사 스테이션 (확대등, 조작자 패드)
안전 조명 커튼 또는 아크릴 보호막
모터화 된 철도 너비 조정

관련 액세서리 XY-SX350S 모델

(두차선 PCB 버퍼 컨베이어 / 스크리닝 컨베이어)

1기계 부품

CVR-DT350-ESD 2차선 ESD 안전 컨베이어 레일 (레인당 PCB 너비 350mm)
CVB-6ESD-DUAL 2차선 PCB 운송용 6mm 반전적 타이밍 벨트
SHP-GUIDE-2L350 2차선 사이드 가이드 레일 브래킷
ADJ-RW-H350 수동 철도 너비 조정 메커니즘 (공유 또는 독립)
FT-M12-80A 조절 가능한 평준화 발, M12 가닥, 미끄러지지 않는 디자인
FRAME-ALU-XYSX ESD 안전 기계 기판을 위한 코팅 된 알루미늄 합금 프레임
스크린 브래킷 │ 선택적 시각 검사 트레이 브래킷 / 막아 팔

2전기 부품

광전기 센서 (예를 들어 Omron E3Z-D61)
제한 스위치 (LX19-111) rail 위치 또는 수동 검사 트레이 상태를 감지
스텝 모터 (57BYGH76) 컨베이어 띠를 구동합니다 (연로당 1개)
모터 드라이버 (DM542 또는 동등)
PLC 컨트롤러 (미쓰비시 FX3U-24MT) 패스/버퍼/스크리닝 로직을 관리합니다
터치 스크린 HMI (Weinview TK6071i)
SMEMA 케이블 (SMEMA-CB10-DUAL)
신호 타워 빛 (STL-3C-RGY220)

3선택적 공기 부품 (수동 검사 막대기를 장착한 경우):

AIRTAC SDA20×20 ✅ 수동 검사 모드를 위한 컴팩트 스톱 실린더
AIRTAC 4V210-08 공기 제어용 5/2-방향 전자기 밸브
AC2010-02 FRL 단위 (필터 + 조절기 + 윤활제)
PU6-BK-ESD 6mm 반전적 PU 파이프 공기 연결

4유지보수 및 선택용 키트

CVB-RB6-DT ESD 안전 컨베이어 띠 교체
SNS-KIT-E3Z (SNS-KIT-E3Z)
TRAY-SX-INSPECT (손으로 검사할 수 있는)
MAG-LAMP-KIT LED 앰프와 팔 (검사 구역)
BCR-MNT01 Barcode 스캐너 장착 브래킷
LC-400X20-ESD 안전등 커튼 (선택 사항, 400mm 스펜)

관련 부품 번호 ∆ 듀얼 트랙 PCB 버퍼 컨베이어 (모델 XY-SX350S)

기계 부품

CVR-DT350-ESD 2차선 ESD 컨베이어 레일, 각 차선 최대 350mm의 PCB를 지원
CVB-6ESD-DUAL 2차선 운송용 6mm 반전적 타이밍 벨트 세트
ADJ-RW-H350 수동 철도 너비 조정 장치
SHP-GUIDE-2L350 두 노선 모두에 대한 안내 레일 브래킷 PCB 왜곡을 방지
FT-M12-80A

전기 부품

옴론 E3Z-D61 ‧ 광전기 센서 (분산 반사형), PCB 검출에 사용된다
LX19-111 롤러형 제한 스위치, 트레이 위치 또는 기계적 제한을 감지하는 데 사용됩니다
57BYGH76 57 시리즈 스테프 모터, 컨베이어 라인 당 하나 필요합니다.
DM542 57BYGH76 모터와 호환되는 단계 모터 드라이버
FX3U-24MT ∙ 미쓰비시 PLC, 24개의 입력/출력 포인트, 듀얼 레인 로직 제어용
TK6071i 7인치 웨인뷰 터치스크린 HMI, 제어 인터페이스 및 진단에 사용됩니다
STL-3C-RGY220 빨간색, 노란색, 녹색 표시기와 윙윙한 신호탑등 (AC 220V)
SMEMA-CB10-DUAL 2 채널 SMEMA 신호 케이블 전류/하류 통신

기압 부품 (선택 사항, 스크린/톱퍼 기능)

AIRTAC SDA20×20 检查 stopper 또는 버퍼 트레이를 위한 컴팩트 공기 실린더
AIRTAC 4V210-08 24V DC 전자기 밸브
AC2010-02 FRL 단위 공기 필터, 조절기 및 윤활제를 결합
PU6-BK-ESD 6mm 외 지름 압축공선용 반 정적 PU 파이프

유지보수 및 선택적 추가 기능

CVB-RB6-DT 양쪽 컨베이어 라인용 반 정적 교체 벨트 세트
SNS-KIT-E3Z Omron E3Z 시리즈에 대한 센서 장착 하드웨어 키트
TRAY-SX-INSPECT 수동 시야 검사를 위한 분리 가능한 검사 트레이
MAG-LAMP-KIT LED 확대등, 조절할 수 있는 팔, 검사 구역에 장착
BCR-MNT01 Barcode 스캐너 브래킷, 하니웰 및 제브라 장치와 호환
LC-400X20-ESD 선택적 ESD 안전 조명 커튼, 400mm 탐지 영역

FAQ 가이드 ∆ 듀얼 트랙 PCB 버퍼 컨베이어 (모델 XY-SX350S)

1XY-SX350S의 주요 기능은 무엇입니까?

XY-SX350S는 SMT 기계 사이의 PCB를 일시적으로 저장, 검사 또는 전송하는 데 사용되는 듀얼 트랙 스크리닝 및 버퍼 컨베이어입니다.노선 정지 방지, 필요한 경우 수동 검사 할 수 있습니다.

2일반적으로 생산 라인에서 어디서 사용되나요?

일반적으로 다음과 같은 사이에 배치됩니다.

SPI 및 마운터
마운터와 AOI
AOI 및 재공류 오븐
두 노선 SMT 생산 라인의 다른 병목점

3지원되는 최대 PCB 크기는 무엇입니까?

각 차선에는 50 × 50 mm에서 350 × 250 mm까지 PCB 크기가 지원됩니다. 주문형 크기도 요청에 따라 제공됩니다.

4이 장치가 패스 트러스 모드와 버퍼 모드 모두에서 작동할 수 있나요?

네, 여러 모드를 지원합니다.

통과 방식 (정상적인 운송)
버퍼 모드 (선 휴식 중 일시적으로 대기)
검열/검사 모드 (수동 검사 구역)

5SMEMA 통신을 지원하나요?

네, SMEMA 인터페이스가 두 개 있습니다. 전류와 하류 SMT 장비와의 통신을 위해 한 대 한 노선에 하나씩.

6레일 너비 조절이 가능한가요?

예, 이 컨베이어 는 수동 또는 모터화 된 철도 너비 조절 시스템 을 갖추고 있어서 다른 보드 너비 를 처리 할 수 있습니다.

7어떤 종류의 벨트를 사용하나요?

그것은 ESD 안전 타이밍 벨트를 사용, 6 mm 폭, 운송 중에 정전 전기로부터 민감 PCB를 보호하기 위해 설계.

8기계의 표준 높이는 무엇입니까?

운송 높이는 900 ± 20 mm이며, SMT 라인에 표준이며 기계 발로 조절할 수 있습니다.

9공기가 필요해요?

기계에 수동 검사용 막대기 같은 공기 부품이 포함되어있는 경우에만. 그 경우 4~6 kg/cm2의 공기 압력이 필요합니다.

10어떤 제어 옵션이 있습니까?

표준 버전: 기본 동작을 위한 버튼 제어
고급 버전: 모드 선택, 속도 조절, 진단 및 알람을 위한 PLC와 터치 스크린 HMI

11선택적인 기능은 무엇입니까?

윙윙한 신호탑 조명
바코드 스캐너 받침대
안전등 커튼
수동 검사 트레이
시각 검사를 위한 LED 확대등
MES 인터페이스 통합

12어떤 유지보수가 필요해요?

벨트 및 센서를 정기적으로 청소합니다.
벨트 긴장 및 마모를 확인
모터 및 PLC 배선을 분기적으로 검사합니다.
움직이는 부품 (정치 나사 같은 것) 을 매월 윤활

13일반적인 납품 시간은 얼마인가요?

표준 모델: 3~5 일
맞춤형 버전: 7~10 일

우리는 당신을 위해 할 수 있습니다.
