SMT 조립 프로세스를 위한 고속 듀얼 트랙 PCB 컨베이어

듀얼 트랙 PCB 컨베이어​
저희 회사는 11년 동안 운영되어 왔으며, 품질 보증 및 빠른 배송으로 최고의 선택이 될 것입니다.

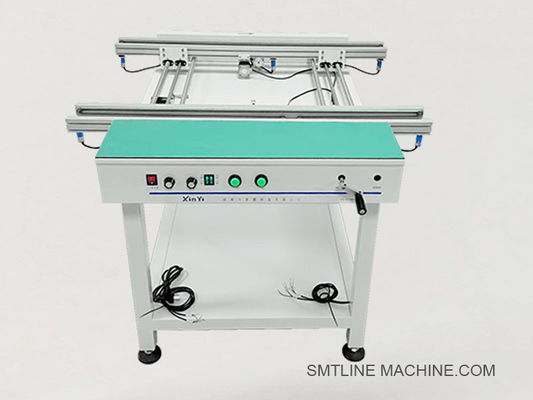

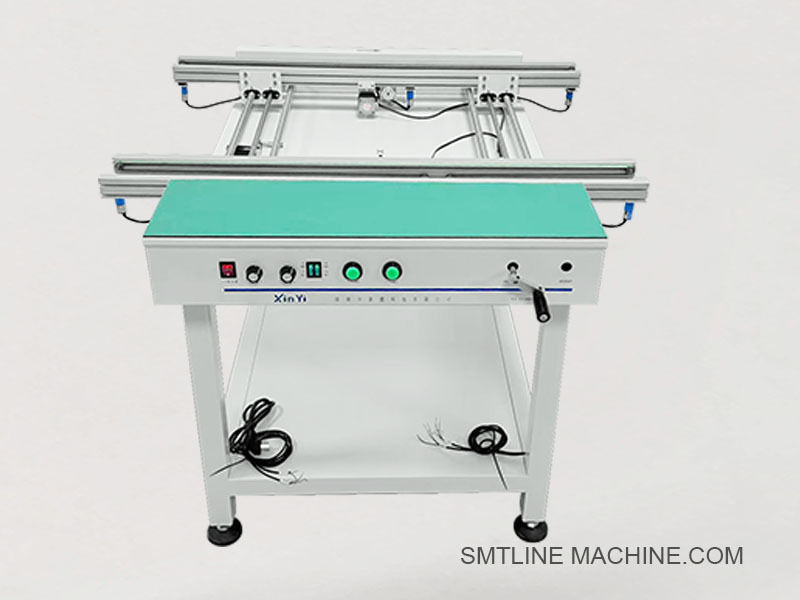

제품 소개 – 듀얼 트랙 PCB 컨베이어
듀얼 트랙 PCB 컨베이어는 두 개의 독립적인 레인에서 동시에 PCB를 이송하도록 설계된 특수 SMT 인라인 이송 장치로, 듀얼 레인 또는 혼합 생산 라인에서 고효율 작동을 가능하게 합니다. 일반적으로 스크린 프린터, SPI, 마운터, AOI, 오븐과 같은 기계 사이에 설치되며, 듀얼 레인 SMT 장비의 균형, 버퍼링 또는 연결에 필수적입니다.
ESD 안전 구조와 SMEMA 호환성을 갖춘 이 컨베이어는 부드럽고 안정적인 보드 이송을 제공하는 동시에 공장 공간을 절약하고 라인 가동 중단 시간을 줄여줍니다.

주요 특징:
두 개의 완전히 독립적인 PCB 이송 트랙
듀얼 레인 동기 또는 비동기 생산 지원
각 레인에 대한 SMEMA 통신 호환
조절 가능한 레일 폭 (수동 또는 전동)
ESD 안전 구조 (정전기 방지 벨트 및 프레임)
선택적 버퍼링, 바이패스 또는 축적 모드
높이 조절 가능한 다리가 있는 컴팩트한 설치 공간

기술 사양:


응용 분야:
SMT 기계 간 PCB 이송 (프린터, SPI, 마운터, AOI)
듀얼 레인 생산 밸런싱
듀얼 트랙 AOI 또는 테스트 스테이션에서 OK 보드 이송
LED, 자동차 및 소비재 전자 제품 조립 라인에 이상적

선택적 기능:
신호 타워 램프 (R/Y/G, 부저 포함)
NG/OK 분리 로직
전동 폭 조절
MES 연결 모듈
바코드 스캐너 마운트
안전 커버 또는 커튼










관련 액세서리 – 듀얼 트랙 PCB 컨베이어
1. 기계 부품
듀얼 레인 ESD 안전 컨베이어 레일 – PCB 가장자리 고정 이송용
폭 조절 메커니즘 – 수동 또는 전동 스크류 타입 레일 조절기
ESD 타이밍 벨트 (이중) – 부드러운 PCB 이동을 위한 6 mm 또는 8 mm 정전기 방지 벨트
조절 가능한 지지대 (M12 타입) – 컨베이어 안정화 및 수평 조절에 사용
컨베이어 프레임 패널 및 측면 가이드 – 절연 알루미늄 합금 구조
벨트 텐셔너 및 풀리 – 벨트 정렬 및 장력 유지
2. 전기 부품
광전 센서 (예: Omron E3Z 시리즈) – 각 레인에서 PCB 도착 및 위치 감지
리미트 스위치 – 기계적 스트로크 또는 폭 감지용
스테퍼 모터 또는 AC 모터 (듀얼 드라이브) – 각 레인에서 벨트 독립적으로 구동
모터 드라이버 (Leadshine 또는 동급) – 스테퍼 모터 속도 및 방향 제어
신호 타워 램프 (3색) – 상태 표시: 작동, 정지, 오류
PLC 컨트롤러 – 이송 로직, 폭 조절 및 신호 타이밍 관리
터치스크린 HMI 또는 푸시 버튼 패널 – 작업자 인터페이스
SMEMA 인터페이스 케이블 (2 세트) – 왼쪽/오른쪽 트랙 통합을 위한 듀얼 SMEMA
3. 공압 부품 (스토퍼 장착 시)
공압 정지 실린더 (AIRTAC SDA 시리즈) – 각 레인에서 PCB 정지
솔레노이드 밸브 (AIRTAC 4V210-08) – 스토퍼로의 공기 흐름 제어
FRL 유닛 (필터 + 레귤레이터 + 루브리케이터) – 공기 공급 품질 유지
정전기 방지 PU 튜빙 – 듀얼 트랙 부품으로 공기 공급
4. 유지 보수 / 선택적 액세서리
교체용 ESD 벨트 – 정기적인 마모 및 파손
센서 장착 브래킷 – 듀얼 레인 감지를 위한 조절 가능한 알루미늄 홀더
바코드 스캐너 마운트 – 각 레인에서 추적 가능성 확보
방진 커버 (선택 사항) – 아크릴 또는 PVC 보호 인클로저
안전 라이트 커튼 – 자동 이송 중 작업자 보호
전원 스위치 및 비상 정지 버튼 – 작동 안전 및 종료 제어






FAQ 가이드 – 듀얼 트랙 PCB 컨베이어

1. 듀얼 트랙 PCB 컨베이어는 무엇에 사용됩니까?
고속 SMT 생산 라인에서 두 개의 독립적인 레인에서 동시에 PCB를 이송하는 데 사용됩니다. 일반적인 응용 분야에는 듀얼 레인 기계 연결, 라인 흐름 밸런싱 또는 검사 후 NG/OK 보드 처리 등이 있습니다.

2. 싱글 트랙에 비해 듀얼 트랙의 장점은 무엇입니까?
한 번에 두 개의 레인을 처리하여 처리량을 두 배로 늘립니다.
두 가지 유형 또는 프로세스의 병렬 생산을 허용합니다.
두 개의 싱글 레인 컨베이어에 비해 공간을 절약합니다.
AOI, SPI, 프린터-마운터 또는 오븐 출력 연결에 이상적입니다.

3. 컨베이어 폭을 조절할 수 있습니까?
예. 대부분의 듀얼 트랙 컨베이어는 다양한 PCB 크기에 맞게 수동 또는 모터로 조절 가능한 레일 폭을 가지고 있습니다. 각 레인은 설계에 따라 자체 조절 또는 공유 메커니즘을 가질 수 있습니다.

4. 어떤 PCB 크기를 지원합니까?
일반적으로 트랙당 50 × 50 mm ~ 460 × 250 mm를 지원합니다.
요청 시 맞춤형 폭을 사용할 수 있습니다.

5. 표준 컨베이어 높이는 얼마입니까?
표준 높이는 900 ± 20 mm로, SMT 라인 장비와 호환됩니다.
높이를 미세 조정하기 위해 조절 가능한 지지대가 포함되어 있습니다.

6. 어떤 제어 방법을 사용할 수 있습니까?
기본 버전: 푸시 버튼 패널
고급 버전: 터치스크린 HMI + PLC
제어 옵션에는 시작/정지, 폭 조절, 속도 제어 및 알람 재설정이 포함됩니다.

7. SMEMA와 호환됩니까?
예. 듀얼 트랙 컨베이어에는 업스트림 및 다운스트림 기계와의 쉬운 인라인 통합을 위해 두 세트의 SMEMA 커넥터 (레인당 하나)가 포함되어 있습니다.

8. 사용되는 벨트 유형은 무엇입니까?
정전기 방지 (ESD 안전) 타이밍 벨트를 사용하며, 일반적으로 6–8 mm 폭입니다.
벨트는 정전기 손상 없이 부드럽고 안정적인 PCB 이동을 보장합니다.

9. 공기 공급이 필요합니까?
공압 스토퍼 또는 게이트가 장착된 경우에만 필요합니다.
포함된 경우 필요한 공기압은 일반적으로 4–6 kg/cm²입니다.

10. 일반적인 선택적 기능은 무엇입니까?
신호 타워 램프 (R/Y/G, 부저 포함)
바코드 스캐너 마운트
전동 폭 조절
MES 시스템 통합
NG/OK 전환기
안전 라이트 커튼 또는 아크릴 커버

11. 유지 보수 요구 사항은 무엇입니까?
매주 벨트와 센서를 청소하십시오.
매달 베어링, 풀리 또는 가이드 레일에 윤활유를 바르십시오.
벨트의 마모를 검사하고 필요한 경우 교체하십시오.
분기별로 모터 및 PLC 연결을 확인하십시오.

12. 배송 시간은 얼마나 걸립니까?
표준 모델: 3–5 영업일
맞춤형 크기 또는 기능: 7–10 영업일
