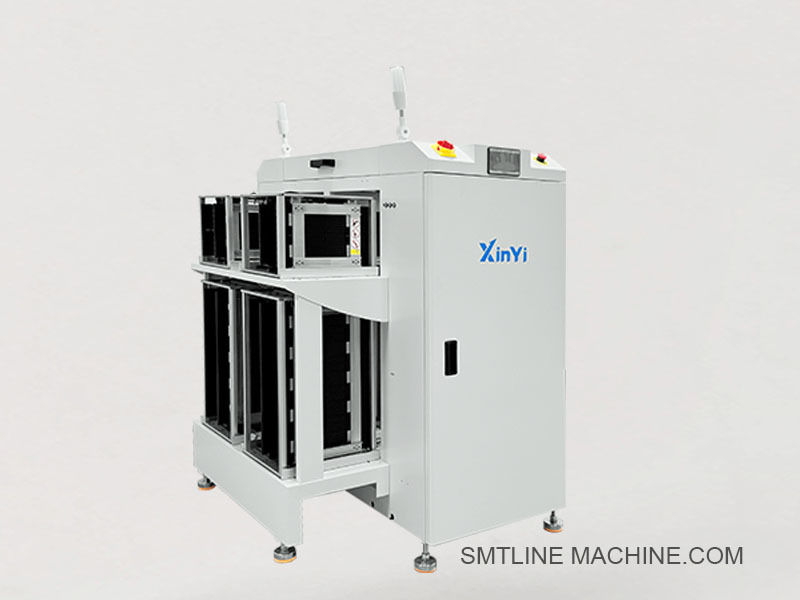

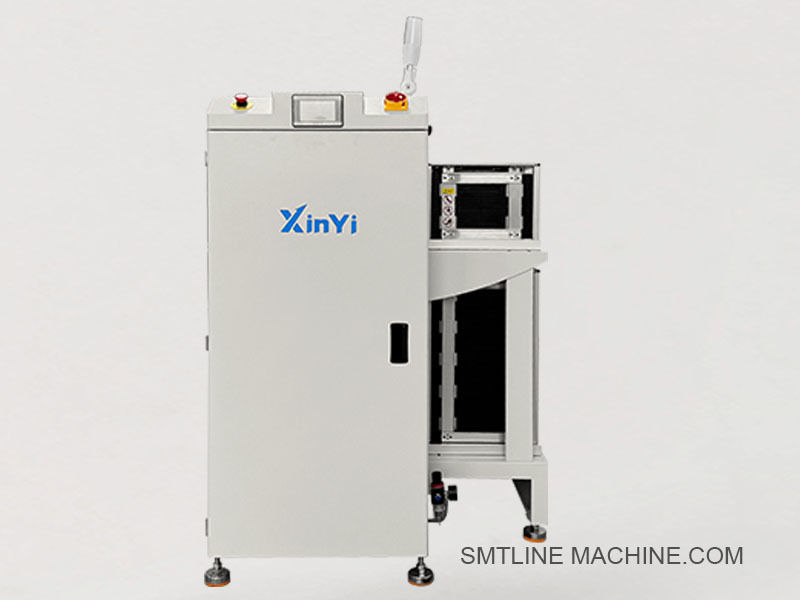

효율적인 PCB 리워크를 위한 듀얼 트랙 NGOK 수집기 & 로더 (XY-NG250S)

듀얼 트랙 NGOK 수집기 (모델 XY-NG250S) PCB NGOK 로더 (모델 XY-NG250S)

저희 회사는 11년 동안 운영되어 왔으며, 품질 보증 및 빠른 배송으로 최고의 선택이 될 것입니다.



제품 소개 – 듀얼 트랙 NGOK 수집기 (모델 XY-NG250S)

별칭: PCB NGOK 로더 / NG-OK 거부 컨베이어 (듀얼 레인)

XY-NG250S는 SMT 생산 라인에서 AOI, ICT 또는 기능 테스트 단계 후 NG (불량) 및 OK (양품) PCB를 자동으로 분류하고 수집하도록 설계된 고효율 듀얼 트랙 NG/OK PCB 수집기입니다.

두 개의 독립적인 트랙이 있어 NG 및 OK 보드를 별도로 처리하거나 듀얼 레인 검사 라인을 지원하여 처리량과 품질 관리를 향상시킵니다.

주요 특징:

듀얼 레인 구조: 두 개의 개별 PCB 레인 동시 처리
자동 NG/OK 분리: AOI/테스터 신호 기반
유연한 구성: OK 언로더, NG 수집기 또는 둘 다로 설정 가능
부드럽고 섬세한 PCB 취급: 보드 손상 방지
HMI 제어 또는 버튼 패널: 사용자 친화적인 인터페이스
SMEMA 인터페이스 호환: 테스트 장비와 인라인 통합
ESD 안전 설계: 민감한 전자 보드에 적합
알람 시스템: 수집 트레이가 가득 차거나 정렬되지 않은 경우 알림

기술 사양:

적용 시나리오:

AOI, ICT 또는 기능 테스트 장비 후
듀얼 레인 SMT 생산 라인
재작업을 위한 NG 보드와 다음 공정을 위한 OK 보드 분리
LED, 자동차 전자 제품, 소비재 전자 제품에 적용 가능

선택적 기능:

전체 NG/OK 거부 로직 사용자 정의
신호 타워 램프 (3색) 및 부저
거부 마킹 스테이션 (수동 또는 자동)
바코드 스캐너 통합
MES 시스템 통신

관련 액세서리 – XY-NG250S 듀얼 트랙 NGOK 수집기

1. 기계 부품

듀얼 트랙 ESD 컨베이어 레일 – PCB의 엣지 클램프 운반용
트레이 브래킷 및 가이드 프레임 – NG 및 OK 수집 빈 고정용
조절 가능한 PCB 스토퍼 암 – 컨베이어 끝에서 PCB 정지 및 고정
지지대 및 레벨링 피트 – 방진, 높이 조절 가능한 기계 피트
NG 빈 / OK 빈 트레이 – 수동 검사 또는 재작업을 위한 탈착식 수집 트레이
보호 아크릴 커버 – 안전 및 먼지 방지를 위한 투명 커버

2. 전기 부품

광전 센서 (예: Omron E3Z 시리즈) – PCB 도착, 빈 존재 감지
리미트 스위치 – 트레이 위치 또는 게이트 상태 확인에 사용
터치스크린 HMI 패널 또는 푸시 버튼 컨트롤러 – 사용자 인터페이스용
PLC 컨트롤러 – NG/OK 제어 로직의 주요 로직 유닛
신호 타워 램프 (3색) – 기계 상태 알림용 (부저 포함 빨강/녹색/노랑)
비상 정지 스위치 – 안전을 위한 22mm 트위스트 리셋 E-stop
SMEMA 인터페이스 케이블 (듀얼 레인) – 테스트 장비와의 인라인 통신용

3. 공압 부품 (구성된 경우)

스토퍼 실린더 (예: AIRTAC SDA16×10) – NG/OK 구역에서 PCB 정지
솔레노이드 밸브 (예: AIRTAC 4V210-08) – 스토퍼로의 공기 흐름 제어
FRL 유닛 – 공기 시스템용 필터, 레귤레이터 및 윤활기
PU 에어 튜빙 – 내부 라우팅용 정전기 방지 공압 튜빙

4. 유지 보수 / 선택적 액세서리

교체 벨트 (ESD 안전) – 듀얼 레인 컨베이어용
센서 브래킷 키트 – 교체 광 센서용 장착 프레임
예비 NG/OK 트레이 – 빠른 교체를 위한 추가 빈
바코드 스캐너 장착 브래킷 – 추적 또는 MES 통합용
거부 마킹 스테이션 – 스티커/잉크로 NG 보드 태그용 선택적 유닛
먼지 커버 / 상단 덮개 – 청결 및 안전을 위한 선택적 상단 인클로저

관련 부품 번호 – 모델 XY-NG250S

1. 기계 부품

CVR-DT250-ESD – 듀얼 레인 ESD 안전 컨베이어 레일 (250mm PCB 너비)
TRAY-NG250 – NG 수집 트레이 (플라스틱 또는 강철, 250mm 크기)
TRAY-OK250 – OK 수집 트레이, NG와 동일한 크기
SHP-GUIDE-2L – 듀얼 레인 로딩용 트레이 가이드 프레임 세트
FT-M12-80A – 조절 가능한 기계 피트, M12 나사산, 방진 타입
CVB-6ESD-DT – 각 컨베이어 트랙용 6mm 너비 ESD 안전 타이밍 벨트

2. 전기 부품

Omron E3Z-D61 – 광전 센서 (NPN, 확산 반사)
LX19-111 – 리미트 스위치 (트레이 정렬, 기계식 액추에이터 타입)
TK6071i – 7" Weinview 터치스크린 HMI 패널
FX3U-24MT – Mitsubishi PLC, 24 포인트, 듀얼 레인 NG/OK 제어 로직용
STL-3C-RGY220 – 신호 타워 램프 (3색, 220V AC, 부저 포함)
ESB-22R – 22mm 비상 정지 버튼, 빨강, 트위스트 리셋
SMEMA-CB10-DUAL – 듀얼 채널 SMEMA 통신 케이블 (10핀)

3. 공압 부품 (선택 사항)

AIRTAC SDA16×10 – 소형 에어 실린더, Ø16mm, 10mm 스트로크
AIRTAC 4V210-08 – 솔레노이드 밸브, 5/2 방향, 24V DC
AC2010-02 – FRL 유닛 (필터 + 레귤레이터 + 윤활기 콤보)
PU6-BK-ESD – 6mm 검정색 정전기 방지 PU 에어 튜빙

4. 선택 사항 / 유지 보수 부품

CVB-RB6-DUAL – 교체용 6mm 컨베이어 타이밍 벨트 (듀얼 레인)
SNS-KIT-E3Z – 예비 센서 키트 (브래킷 포함 Omron E3Z)
TRAY-SET-RESERVE – 백업 NG/OK 빈 트레이 세트
BCR-MNT01 – 바코드 스캐너 장착 브래킷
LC-400X20-ESD – 안전 라이트 커튼, 400mm 스팬, ESD 보호

FAQ 가이드 – 듀얼 트랙 NGOK 수집기 (모델 XY-NG250S)

1. XY-NG250S의 기능은 무엇입니까?

XY-NG250S는 AOI, ICT 또는 기능 테스터와 같은 검사 또는 테스트 장비 후 사용되는 듀얼 레인 NG/OK 분류 및 수집 기계입니다. 제어 신호에 따라 NG (불량) 및 OK (양품) PCB를 자동으로 분리하고 수집합니다.

2. NG/OK 로직은 어떻게 작동합니까?

NGOK 수집기는 상류 검사 장비 (예: AOI)에서 신호를 수신합니다. 신호에 따라:

OK 보드는 OK 수집 트레이로 전송됩니다.
NG 보드는 NG 수집 트레이로 전환됩니다.
분류는 PLC의 사전 프로그래밍된 로직을 기반으로 완전히 자동입니다.

3. “듀얼 트랙”인 이유는 무엇입니까?

두 개의 독립적인 컨베이어 레인이 있어 다음을 수행할 수 있습니다.

두 개의 개별 PCB 라인 동시 작동
각 레인에서 NG/OK 분류
처리량 증가 및 공간 활용도 향상

4. SMEMA와 호환됩니까?

예. XY-NG250S에는 듀얼 레인 SMEMA 인터페이스가 장착되어 있어 상류 및 하류 장비와 쉽게 통신하고 동기화할 수 있습니다.

5. 어떤 PCB 크기가 지원됩니까?

PCB 크기 표준 지원: 트랙당 50 × 50 mm ~ 250 × 330 mm
더 크거나 작은 크기는 맞춤형으로 제작 가능

6. 어떤 제어 인터페이스를 사용합니까?

터치스크린 HMI 또는 버튼 패널 버전으로 제공
신뢰할 수 있는 분류 로직 및 사용자 친화적인 작동을 위한 PLC 제어
일부 모델에는 상태 표시기, 알람 및 수동 오버라이드 기능이 포함되어 있습니다.

7. 공기압이 필요합니까?

공압 스토퍼 또는 푸셔가 장착된 경우에만 해당
이 경우 4–6 kg/cm²의 공기압이 필요합니다.
그렇지 않으면 시스템은 전기적으로 작동합니다.

8. NG 또는 OK 트레이가 가득 차면 어떻게 됩니까?

시스템은 신호 타워 램프를 통해 알람을 트리거하고 선택적으로 보드 입력을 일시 중지합니다.
작업자는 계속하기 전에 가득 찬 트레이를 교체하라는 메시지를 받게 됩니다.

9. 어떤 선택적 기능이 제공됩니까?

신호 타워 램프 (부저 포함 3색)
거부 마킹 스테이션 (수동/자동 스티커 또는 잉크 도트)
추적을 위한 바코드 스캐너 브래킷
공장 데이터 시스템과의 통합을 위한 MES 인터페이스
작업자 보호를 위한 안전 라이트 커튼

10. 어떤 일상적인 유지 보수가 필요합니까?

벨트, 센서 및 수집 빈을 정기적으로 청소하십시오.
기계 레일 및 구성 요소를 매달 윤활하십시오.
센서 및 신호 배선을 매주 확인하십시오.
마모된 벨트와 손상된 트레이를 필요에 따라 교체하십시오.

11. 배송 리드 타임은 어떻게 됩니까?

표준 모델: 3–5 영업일
맞춤형 구성: 7–10 영업일
예비 부품 및 액세서리는 일반적으로 재고가 있습니다.

12. 어떤 산업에서 이 장비를 사용합니까?

SMT 공장 (AOI/ICT 출력 스테이션)
LED 조립 라인
자동차 전자 제품
고혼합, 고처리량 PCB 라인
