고속 PCB 병렬 운송 기계 (XY-465, XY-460)

PCB 병렬 전송기 (모델 XY-465 XY-460)​

우리 회사는 11 년 동안 운영되어 왔으며 보장 된 품질과 빠른 배송으로 최선의 선택이 될 것입니다.



제품 소개-PCB 병렬 전송기 (모델 XY-465 / XY-460)

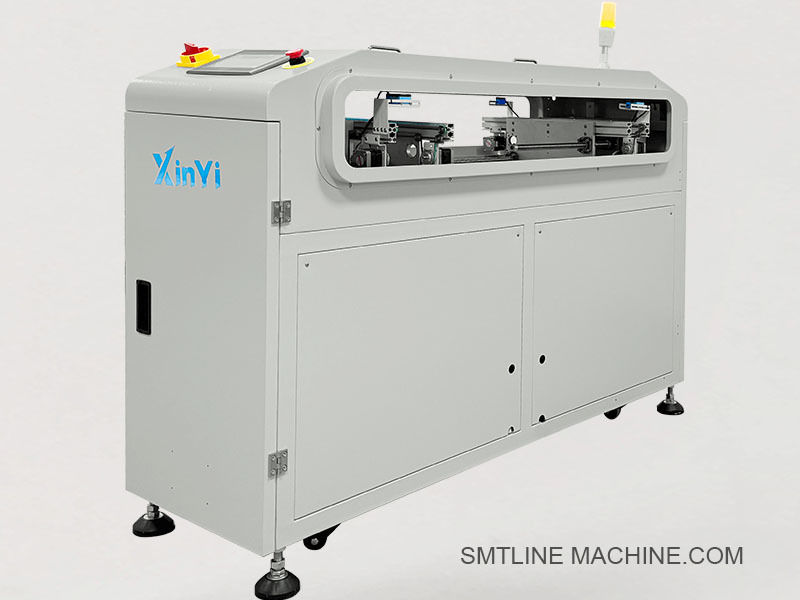

PCB 병렬 전송기, 모델 XY-465 및 XY-460은 SMT 어셈블리 라인의 병렬 생산 라인 또는 장비 사이의 PCB를 측면 (옆으로)으로 이동하도록 설계되었습니다. 회전없이 보드의 부드럽고 정확한 수평 전달, 특히 멀티 라인 또는 듀얼 레인 구성에서 수평 전송을 보장합니다.

이 기계는 두 줄을 연결하거나, 라인 밸런싱을 수행하거나, 프린터 또는 SPI에서 마운터 또는 검사 시스템으로 보드를 이동하는 데 널리 사용됩니다. 특히 레이아웃 제약 조건이 직접 인라인 전송을 방해 할 때.

주요 기능

장비 또는 라인 사이의 PCB의 정밀 평행 전송
정확한 위치를 가진 부드러운 슬라이딩 메커니즘
다양한 PCB 크기의 조절 가능한 컨베이어 너비
이중 방향 (XY-465) 또는 단일 방향 (XY-460) 모델로 제공됩니다
알루미늄 프레임 및 스테인리스 스틸 플랫폼이있는 ESD 안전 디자인
터치 패널 또는 버튼 작동, PLC 제어
소형 발자국, SMT 생산 라인과의 쉬운 통합
인라인 제어를 위해 호환되는 SMEMA 인터페이스

기술 사양

응용 프로그램

병렬 SMT 라인간에 PCB를 전송합니다
PCB 흐름을 한 트랙에서 다른 트랙으로 전환합니다 (예 : SPI에서 AOI)
고속 듀얼 레인 작업을 처리합니다
LED, 자동차 및 대형 패널 PCB 라인에 이상적입니다

선택적 기능

신호 타워 라이트 (R/Y/G)
바코드 스캐너 마운트
전동 폭 조정
버퍼링 또는 정렬 모듈
MES 인터페이스 통합

관련 액세서리-XY-465 / XY-460 PCB 병렬 전송기

1. 기계적 구성 요소

2. 전기 부품

3. 공압 구성 요소 (스토퍼 또는 푸셔로 구성된 경우)

4. 유지 보수 / 선택적 액세서리

1. 기계적 구성 요소

Hiwin-MGN15H-400-400 mm 선형 가이드 레일
Hiwin-MGN15H-C-MGN15 선형 가이드 블록 (위의 레일과 호환)
TBI-SFU1204-400-볼 스크류 어셈블리, 12mm 직경, 400mm 길이
CVB-6ESD-PT-6mm 너비의 ESD 안전 타이밍 벨트
SHP-Plate460-스테인레스 스틸 셔틀 플레이트, 460 mm 길이
FT-M12-80A-조정 가능한 기계 발, M12 스레드, 80mm 높이

2. 전기 부품

57BYGH76 - NEMA 23 스테퍼 모터, 2.8A
DM542 - Leadshine Stepper 모터 드라이버
Omron E3Z-D61-광전 센서, NPN 출력, 확산 반사 유형
LX19-111-뇌졸중 피드백을위한 소형 한계 스위치
WeinView TK6071I-7 인치 HMI 터치 스크린, RS232/RS485 인터페이스
STL-3C-RGY220-버저가있는 3 색 신호 타워 조명, 220V AC
ESB-22R-22 mm 비상 정지 버튼, 트위스트-레즈 세트
SMEMA-CB10-10 핀 SMEMA 통신 케이블

3. 공압 구성 요소 (선택 사항)

Airtac SDA25 × 20 - 소형 공기 실린더, 25mm 보어, 20mm 스트로크
Airtac 4V210-08-이중 솔레노이드 밸브, 5/2 웨이, 24V DC
AC2010-02-FRL 장치 (필터, 레귤레이터, 윤활유 콤보)
PU6-BK-ESD-6 mm 블랙 ESD 안전 에어 튜브

4. 유지 보수 및 옵션 액세서리

VG32-Lube-볼 스크류 및 선형 레일 용 윤활유
CVB-RB6-DUAL-6mm 너비의 예비 ESD 안전 타이밍 벨트
SNS-KIT-E3Z-예비 센서 키트 (E3Z + 브래킷)
BCR-MNT01-바코드 스캐너 장착 브래킷
LC-400X20-ESD-안전 조명 커튼, 400mm 너비, ESD 안전

FAQ 가이드-PCB 병렬 전송기 (모델 XY-465 / XY-460)

1. PCB 병렬 운송 기계는 무엇입니까?

병렬 전송기는 인접한 SMT 생산 라인 또는 장비 사이에서 PCB를 옆으로 (측면) 이동하도록 설계되었습니다. 멀티 라인 설정에서 비 회전적인 수평 전송을 가능하게하여 부드럽고 효율적인 보드 처리를 보장합니다.

2. XY-465와 XY-460의 차이점은 무엇입니까?

XY-465 : 양방향 (왼쪽) 전송을 지원하여 PCB가 양방향으로 셔틀 할 수 있습니다.
XY-460 : 일반적으로 한쪽에서만 단방향 전송을 지원합니다 (왼쪽 → 오른쪽 또는 오른쪽 → 왼쪽).

3. 일반적인 응용 프로그램은 무엇입니까?

병렬 SMT 라인간에 PCB를 전송합니다
인라인 전송이 불가능할 때 PCB 흐름 방향 변경
SPI, AOI 및 픽 앤 플레이스 시스템과 같은 연결 기계
듀얼 레인 또는 고기질 생산 라인 균형

4. 어떤 PCB 크기가 지원됩니까?

표준 PCB 범위 : 50 × 50 mm ~ 460 × 250 mm
요청시 사용 가능한 사용자 정의 치수
너비 조정은 모델에 따라 수동 또는 동력화 될 수 있습니다.

5. SMEMA 커뮤니케이션이 지원됩니까?

예. XY-465 및 XY-460에는 업스트림 및 다운 스트림 장비와 쉽게 인라인 통합을 위해 SMEMA 호환 인터페이스가 장착되어 있습니다.

6. 전송은 어떻게 수행됩니까?

셔틀 메커니즘은 스테퍼 모터 또는 서보 모터로 구동되는 선형 가이드 레일과 볼 스크류를 사용하여 보드를 회전시키지 않고 정확한 측면 위치를 사용합니다.

7. 어떤 제어 옵션을 사용할 수 있습니까?

터치 스크린 HMI 또는 버튼 제어판
정확한 자동화를 위해 PLC에 의해 제어됩니다
프로그래밍 가능한 이동 시퀀스 및 전송 논리를 지원합니다

8. 기압이 필요합니까?

옵션 공압 스톱퍼 또는 푸셔가 설치된 경우에만. 이 경우 4-6kg/cm²의 공기 공급이 필요합니다. 표준 셔틀 작동은 전기입니다.

9. 기계 높이와 속도는 얼마입니까?

높이 : 900 ± 20 mm (조절 가능한 발 포함)
일반적인주기 시간 : PCB 크기 및 구성에 따라 전송 당 5-8 초

10. 어떤 선택적 기능을 사용할 수 있습니까?

신호 타워 라이트 (버저로 R/G/Y)
바코드 스캐너 장착 브래킷
안전 조명 커튼
전동 폭 조정
MES 시스템 인터페이스

11. 어떤 유지 보수가 필요합니까?

레일과 벨트의 정기적 인 청소
볼 스크류 및 가이드의 윤활 (예 : VG32 오일 포함)
센서, 모터 및 배선 검사
벨트, 센서 또는 실린더의 예비 부품 교체

12. 배달 시간은 얼마입니까?

표준 모델 : 3-5 일
사용자 정의 구성 : 7-10 근무일
주식에 따라 긴급한 주문이 지원됩니다
