강조하다
도킹 스테이션 PCB 컨베이어
,듀얼 트랙 PCB 컨베이어
,원활한 전송을 위한 PCB 컨베이어
-
브랜드스엠티라인
-
모델도킹 스테이션 듀얼 트랙 PCB 컨베이어
-
역량1009
-
장착 무게0.79KG
-
장착장 크기56
-
공급 업체스엠티라인
-
조건새로운
-
원래 장소중국
-
브랜드 이름smtline
-
인증YAMAHA Vibration Vibration Fit YV YS
-
모델 번호도킹 스테이션 듀얼 트랙 PCB 컨베이어
-
최소 주문 수량1
-
가격협상 가능
-
포장 세부 사항나무 박스
-
배달 시간1-2 작업 일수
-
지불 조건전신환, 서쪽 Union,PayPal
-
공급 능력10 PC / 일
고효율 도킹 스테이션 직선 PCB 컨베이어

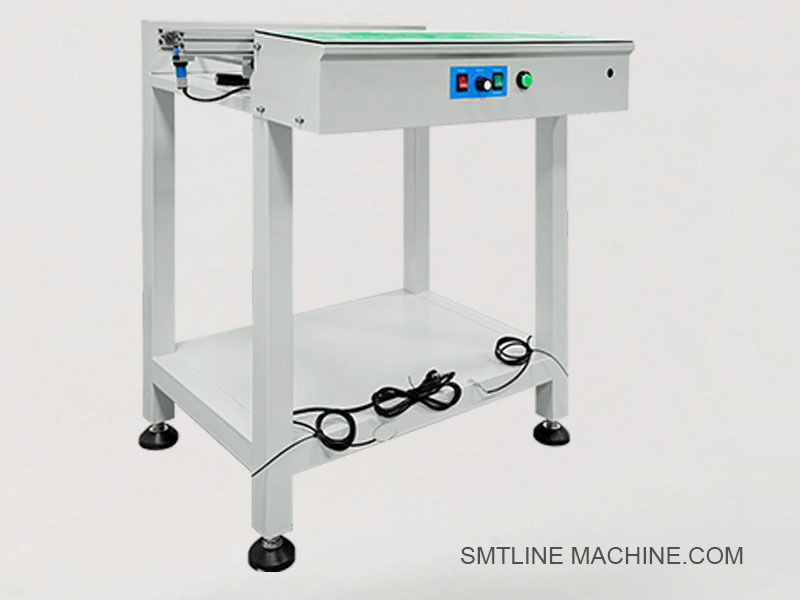

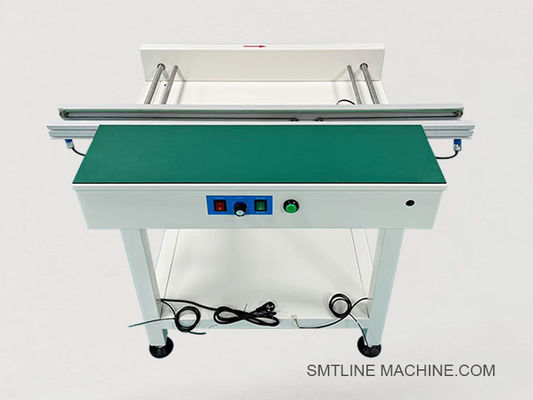

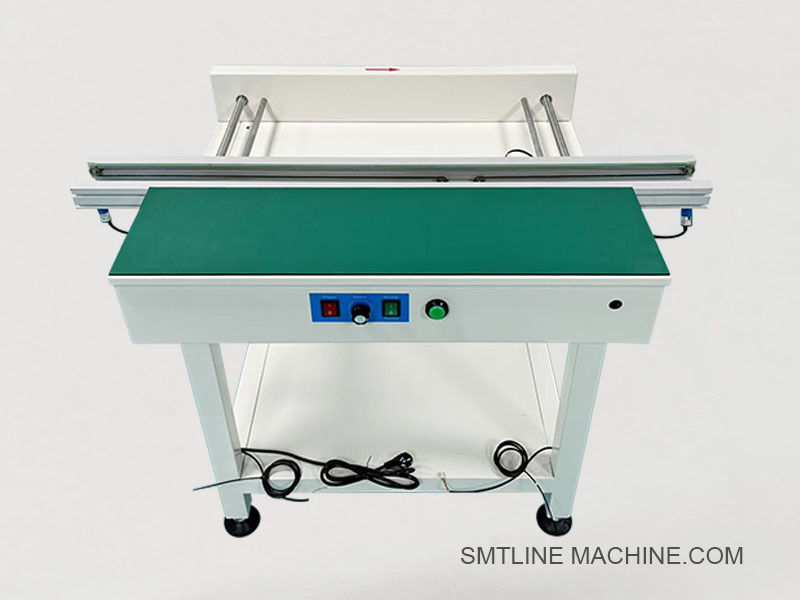

도킹 스테이션 듀얼 트랙 PCB 컨베이어
저희 회사는 11년 동안 운영되어 왔으며, 품질 보증 및 빠른 배송으로 최고의 선택이 될 것입니다.
제품 소개 – 도킹 스테이션 듀얼 트랙 PCB 컨베이어
도킹 스테이션 듀얼 트랙 PCB 컨베이어는 상류 및 하류 장비 간에 PCB를 버퍼링, 전송 또는 인터페이스하도록 설계된 고효율 인라인 SMT 전송 모듈입니다. 듀얼 트랙 시스템을 특징으로 하는 이 컨베이어는 두 개의 독립적인 PCB 레인이 동시에 작동하여 듀얼 레인 SMT 생산 라인의 처리량을 최적화합니다.
주요 특징
듀얼 레인(듀얼 트랙) 디자인: 두 개의 PCB를 동시에 전송하여 듀얼 레인 라인에서 생산성을 두 배로 높입니다.
정밀 엣지 클램프 컨베이어 레일: 다양한 보드 크기에 맞게 너비 조절 가능.
SMEMA 호환: 상류/하류 기계와 쉽게 통합됩니다.
내장 도킹 버퍼: 다음 기계가 사용 중일 경우 PCB를 임시로 보관합니다.
모듈식 알루미늄 프레임: 견고하고 정전기 방지 기능이 있으며 유지 관리가 용이합니다.
사용자 친화적인 제어: LED 표시기가 있는 터치 스크린 또는 버튼 패널 인터페이스.
선택적 모드: 라인 구성에 따라 통과, 정지, 축적 또는 바이패스 사용 가능.
기술 사양
| 항목 | 사양 |
| 모델 | DS-DT600 (예시) |
| 컨베이어 유형 | 듀얼 트랙 엣지 클램프 컨베이어 |
| PCB 크기 | 트랙당 50 × 50 mm – 460 × 250 mm |
| 컨베이어 너비 조정 | 수동 또는 전동 (선택 사항) |
| 컨베이어 속도 | 0–1000 mm/min 조절 가능 |
| 컨베이어 높이 | 900 ± 20 mm |
| 전송 방향 | 왼쪽에서 오른쪽 / 오른쪽에서 왼쪽 (맞춤형) |
| 전원 공급 장치 | AC 220V, 50/60Hz |
| 제어 시스템 | PLC + 터치스크린 / 버튼 패널 |
| 공기 공급 | 4–6 kg/cm² (공압 정지 포함) |
| 프레임 재질 | ESD 알루미늄 프로파일 |
선택적 기능
통과 또는 축적 모드
센서 제어 시작/정지
알람 표시를 위한 라이트 타워 또는 부저
바코드 스캐너 마운트
전동 너비 조정
버퍼링 타이머 / 바이패스 모드
응용 분야
SMT 라인 밸런싱 및 버퍼링
듀얼 레인 SMT 생산 라인 지원
픽앤플레이스 기계, 리플로우 오븐 및 AOI 간의 도킹
관련 액세서리 – 도킹 스테이션 듀얼 트랙 PCB 컨베이어
1. 기계적 액세서리
| 액세서리 | 설명 |
| 듀얼 트랙 가이드 레일 | 각 레인용 ESD 안전 알루미늄 또는 강철 레일 (너비 조절 가능) |
| 트랙 너비 조정 핸들 | 수동 레일 간격 변경용 (또는 전동 스크류 드라이브 옵션) |
| 컨베이어 벨트/체인 | 보드 전송용 ESD 안전 타이밍 벨트 또는 플랫 벨트 |
| 엣지 지지 롤러 | 긴 전송 중 PCB 처짐 방지 |
| 정전기 방지 작업대 패드 | 작업자 안전 및 보호를 위해 프레임 끝에 장착 |
| 높이 조절 가능 발 | 상류/하류 장비에 맞게 컨베이어 높이 조절 |
2. 전기 부품
| 액세서리 | 설명 |
| 광전 센서 | 입구, 중간 또는 출구 지점에서 PCB 감지 (트랙당) |
| 리미트 스위치 | 레일 또는 가드 위치 변경 감지 |
| 터치스크린 패널 또는 버튼 | 컨베이어 제어를 위한 HMI (Human-Machine Interface) |
| LED 신호 타워 | 상태 표시를 위한 빨강/노랑/녹색 스택 라이트 |
| 전원 스위치 및 제어 보드 | 모터/센서에 전원을 공급하고 로직 관리 |
| SMEMA 통신 케이블 | 다른 SMT 기계와 인라인 제어 가능 (두 트랙 모두) |
3. 제어 및 로직 부품
| 액세서리 | 설명 |
| PLC 컨트롤러 | 각 트랙의 타이밍, 센서, 버퍼링 및 모드 제어 |
| 속도 컨트롤러 (VFD) | 각 레인에 대해 컨베이어 모터 속도를 독립적으로 제어 |
| 모터 드라이버 보드 | 스테퍼/서보 모터 작동용 (전동 너비 조정 사용 시) |
4. 선택적 공압 부품
| 액세서리 | 설명 |
| 스토퍼 실린더 | 버퍼링 또는 대기 단계에서 PCB를 임시로 고정 |
| 솔레노이드 밸브 | 공압 스토퍼로의 공기 흐름 제어 |
| 에어 필터 레귤레이터 (FRL) | 공압 부품에 깨끗하고 건조한 공기 보장 |
| PU 에어 튜빙 | 공기 시스템 라우팅용 정전기 방지 에어 호스 |
5. 유지 보수 및 업그레이드 옵션
| 액세서리 | 설명 |
| 윤활유 | 드라이브 기어 또는 레일 시스템용 (VG32 또는 동등) |
| 청소 도구 | ESD 안전 브러시, 와이프, 압축 공기 |
| 교체 벨트 | 두 트랙 모두에 대한 예비 플랫 또는 타이밍 벨트 |
| 예비 센서 세트 | 광학 감지를 위한 백업 이미터/리시버 |
| 바코드 스캐너 마운트 | 코드 스캔/추적성을 위한 프레임 부착 |
| 라이트 커튼 (선택 사항) | 개방된 접근 영역에 대한 작업자 보호 |
관련 부품 번호 – 도킹 스테이션 듀얼 트랙 PCB 컨베이어
1. 기계적 부품
| 부품명 | 부품명 |
| 듀얼 트랙 가이드 레일 (왼쪽) | ESD 알루미늄 레일, 300 mm 길이 |
| 듀얼 트랙 가이드 레일 (오른쪽) | 일치하는 오른쪽 가이드 |
| 너비 조정 리드 스크류 세트 | 두 레인 모두에 대한 수동 조정 세트 |
| 컨베이어 벨트 (ESD) | 6 mm 너비 ESD 안전 타이밍 벨트 |
| 엣지 지지 롤러 | 긴 보드 안정성을 위한 Ø20 mm 롤러 |
| 조절 가능한 기계 발 | M12 나사산, 80 mm 높이, 방진 |
2. 전기 부품
| 부품명 | 설명 |
| 광전 센서 (입구) | 입구/출구 PCB 감지 |
| 광전 센서 (중간 트랙) | 중간 컨베이어 센서, 확산형 |
| 신호 타워 라이트 (3색) | 빨강/녹색/노랑, 220V, 부저 포함 |
| 터치 버튼 패널 | 듀얼 트랙 작동 패널 |
| 전원 스위치 (메인) | 퓨즈 보호 기능이 있는 로커 유형 |
| SMEMA 케이블 (10핀, 듀얼 레인) | 듀얼 트랙 SMT 라인용 통신 케이블 |
3. 제어 및 로직 부품
| 부품명 | 설명 |
| PLC 컨트롤러 (미쓰비시) | 듀얼 레인 로직 제어 |
| 터치스크린 HMI (Weinview) | 듀얼 레인 제어를 위한 7인치 화면 |
| 인버터 / 속도 컨트롤러 | 컨베이어 모터 속도 제어 |
| 모터 (컨베이어 드라이브) | 엣지 클램프 컨베이어용 60W 24V DC 모터 |
4. 공압 액세서리 (포함된 경우)
| 부품명 | 설명 |
| 스토퍼 실린더 (x2) | 소형 에어 실린더, Ø25 mm 보어 |
| 솔레노이드 밸브 (듀얼 5/2) | AIRTAC 5/2-way 밸브, 듀얼 채널 |
| FRL 유닛 (에어 준비) | 필터-레귤레이터-윤활기 콤보 |
| PU 에어 튜빙 (6 mm, 검정) | 6 mm ESD 안전 에어 튜빙 |
5. 선택적 / 유지 보수 부품
| 부품명 | 설명 |
| 윤활유 | 드라이브 샤프트 및 선형 가이드 레일용 |
| 예비 센서 키트 (2-in-1) | 입구 + 출구 센서 교체 세트 |
| 교체 타이밍 벨트 | 6 mm 듀얼 트랙 타이밍 벨트 (예비) |
| 바코드 스캐너 마운트 브래킷 | 듀얼 레인 스캐너 설정을 위해 |
| 안전 라이트 커튼 (선택 사항) | 400 mm 너비, ESD 안전, 듀얼 레인 호환 |
FAQ 가이드 – 도킹 스테이션 듀얼 트랙 PCB 컨베이어
1. 듀얼 트랙 도킹 스테이션 PCB 컨베이어란 무엇입니까?
스크린 프린터, 마운터, AOI 또는 오븐과 같은 기계 간에 PCB를 전송, 버퍼링 또는 도킹하도록 설계된 인라인 SMT 컨베이어 시스템입니다.
2. 듀얼 트랙 디자인의 장점은 무엇입니까?
컴팩트한 공간에서 처리량을 두 배로 늘립니다.
다르거나 동일한 PCB의 병렬 생산을 지원합니다.
왼쪽/오른쪽 트랙을 독립적으로 관리하여 라인 대기 시간을 줄입니다.
LED, TV 메인보드 및 고혼합 SMT 라인에 이상적입니다.
3. 도킹 스테이션은 어떤 기능을 제공합니까?
PCB를 한 기계에서 다른 기계로 전송합니다.
다음 스테이션이 사용 중일 경우 PCB를 버퍼링합니다.
기계 간의 타이밍을 일치시킵니다.
선택적 바이패스, 통과 또는 축적 모드
4. 어떤 PCB 크기가 지원됩니까?
일반적인 범위: 트랙당 50 × 50 mm ~ 460 × 250 mm
컨베이어 너비는 수동 또는 모터로 조절 가능합니다.
요청 시 맞춤형 크기 사용 가능
5. 컨베이어 높이와 방향은 무엇입니까?
표준 높이: 900 ± 20 mm
전송 방향: 왼쪽에서 오른쪽 또는 오른쪽에서 왼쪽 (맞춤형)
6. SMEMA 통신이 지원됩니까?
예. 컨베이어는 두 레인 모두 SMEMA와 완벽하게 호환되므로 상류/하류 SMT 장비와 원활하게 통신할 수 있습니다.
7. 어떤 유형의 제어를 사용할 수 있습니까?
터치스크린 HMI 또는 버튼 제어 패널
신뢰할 수 있는 성능을 위한 PLC 기반 자동화
센서 기반 자동 시작/정지 및 레인별 제어 지원
8. 공압 스토퍼가 포함되어 있습니까?
공압 스토퍼는 선택 사항이지만 보드 위치 및 버퍼링을 제어하기 위해 일반적으로 포함됩니다. 사용 시 4–6 kg/cm²의 공기압이 필요합니다.
9. 일반적인 예비 부품 또는 선택적 부품은 무엇입니까?
컨베이어 벨트 (ESD 안전 타이밍 벨트)
광전 센서 (Omron E3Z/E3F 시리즈)
푸시 실린더 (스토퍼 기능용)
신호 타워 라이트
바코드 스캐너 브래킷
SMEMA 케이블
10. 어떤 유지 보수가 필요합니까?
매일: 벨트 청소 및 센서 확인
매주: 레일 너비 메커니즘 및 모터 드라이브 검사
매월: 레일 윤활 및 배선/공압 검사
필요에 따라 마모된 벨트 또는 센서 교체
11. 맞춤 설정이 가능합니까?
예! 다음과 같은 맞춤 설정을 제공합니다.
컨베이어 너비 또는 높이
추가 센서
전동 너비 조정
다중 모드 로직 (통과, 축적, 거부 바이패스)
바코드 스캐너 통합
MES 지원 인터페이스
12. 배송 리드 타임은 얼마입니까?
표준 구성: 3–5 영업일
맞춤형 모델: 7–10 영업일
재고 부품으로 긴급 배송을 지원합니다.
