L 형 PCB 다운로더
,SMT 라인 자동화용 다운로더
,효율적인 PCB 다운로더
-
브랜드스엠티라인
-
모델L 형 PCB 다운로더
-
역량1009
-
장착 무게0.79KG
-
장착장 크기56
-
공급 업체스엠티라인
-
조건새로운
-
원래 장소중국
-
브랜드 이름smtline
-
인증YAMAHA Vibration Vibration Fit YV YS
-
모델 번호L 형 PCB 다운로더
-
최소 주문 수량1
-
가격협상 가능
-
포장 세부 사항나무 박스
-
배달 시간1-2 작업 일수
-
지불 조건전신환, 서쪽 Union,PayPal
-
공급 능력10 PC / 일
효율적인 SMT 라인 자동화 및 보드 처리
L형 PCB 다운로더- 네
우리 회사는 11 년 동안 운영되어 왔으며 품질 보장과 빠른 배송으로 확실히 최고의 선택이 될 것입니다.

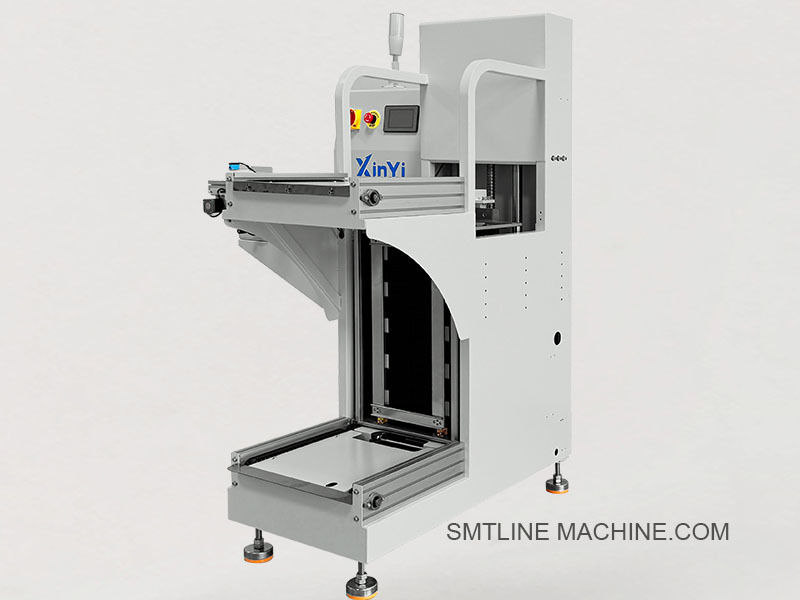

제품 소개 L형 PCB 다운로더 (다운로더)
L형 PCB 다운로더 (L형 PCB 다운로더) 는 SMT 생산 라인의 끝에서 자동으로 완성된 PCB를 저장 매거진에 풀기 위해 사용됩니다.L 모양 의 구조 는 매거진 래크 를 컨베이어 에 수직 으로 배치 한다, 바닥 공간을 절약하고 컴팩트한 환경에서 매거진 취급을 용이하게합니다.
주요 특징
L형 매거진 오리엔테이션: 컨베이어에 90도 각도로 매거진을 배치하여 바닥 배열을 최적화합니다.
완전 자동 배하: PCB를 컨베이어에서 매거진 슬롯으로 옮깁니다.
터치 스크린 조작: 작동 모드, 리프트 제어 및 진단 설정을 위한 직관적인 HMI.
프로그래밍 가능한 슬롯 제어: 빈 슬롯 스키, 조정 가능한 배하 경로 및 전체 매거진 검출을 지원합니다.
SMEMA 호환성: AOI, 리플로우 또는 검사 장비와 인라인 통신을 가능하게 합니다.
안전하고 안정적인 설계: ESD 안전 구조로 된 알루미늄 프레임, 비상 정지 버튼 및 보호 커버.
기술 사양
| 항목 | 사양 |
| 모델 | L형 PCB 다운로더 / 풀로더 |
| PCB 크기 범위 | 50 × 50 mm ~ 330 × 250 mm (개인 조정 가능) |
| 매거진 크기 | 355 × 320 × 563 mm (표준) |
| 사이클 시간 | 약 6초/PCB |
| 컨베이어 높이 | 900 ± 20mm |
| 운송 방향 | 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 |
| 공기 공급 | 4~6kg/cm2 |
| 전원 공급 | AC 220V, 50/60Hz |
| 제어 시스템 | PLC + 터치 스크린 |
| 무게 | 약 180~250kg |
신청서
SMT/EMS 생산 라인에서 PCB를 끝으로 배하
일반적으로 사용된 후류 오븐, AOI, 기능 테스트기
딱딱한, 반 플렉스 또는 LED PCB에 적합합니다.
관련 액세서리 L형 PCB 다운로더 / 풀로더
1매거진 및 핸들링 액세서리
| 부속품 | 설명 |
| 표준 PCB 매거진 | 355×320×563mm 또는 390×320×570mm, ESD 안전 프레임 |
| 매거진 클램프 세트 | 리프트 플랫폼에 매거진을 안정적으로 잡고 |
| 매거진 리프트 플랫폼 | 전기에 구동되는 매거진의 수직 이동용 플랫폼 |
| 매거진 푸시 팔 | 컨베이어에서 매거진 슬롯으로 PCB를 전송 |
2기계 부품
| 부속품 | 설명 |
| 가이드 레일 (조정 가능) | 원활한 PCB 정렬 및 안정적인 전송을 위해 |
| PCB 막기 | 올바른 부착 지점에서 PCB를 중지합니다. 센서로 작동합니다. |
| 프레임 패널 / 커버 | ESD 안전 알루미늄 측면 패널 및 상단 커버 |
| 컨베이어 벨트 또는 체인 | PCB 전송을 위한 반정적 컨베이어 세그먼트 |
| 조정 가능한 지원 다리 | 컨베이어 높이의 높이 조정 및 평준화 |
3전기 및 제어 부품
| 부속품 | 설명 |
| PLC 컨트롤러 | 일반적으로 미쓰비시, 시멘스, 또는 옴론에서 |
| 터치 스크린 (HMI) | 사용자 인터페이스와 설정에 대한 7인치 또는 10인치 |
| 광전기 센서 | PCB 도착, 매거진 슬롯 상태 또는 빈 상태를 감지 |
| 비상 정지 스위치 | 운영자 안전 ∙ 즉시 기계 중지 |
| 전원 스위치 / 메인 브레이커 | AC 입력을 제어합니다. 피우스 회로 포함됩니다. |
| SMEMA 인터페이스 케이블 | 전류 기계와 통신 (AOI, 재흐름 등) |
4공기 부속품
| 부속품 | 설명 |
| 공기 실린더 (추기 팔) | PCB를 매거진 슬롯에 넣습니다. |
| 소레노이드 밸브 | 실린더로 공기 흐름을 유도한다. 5/2-방향 일반형 |
| FRL 단위 (필터 + 조절기 + 윤활기) | 깨끗하고 조절된 공기 공급을 보장합니다. |
| 공기관 (6mm/8mm) | 모든 공기 시스템용 반정적 공기관 |
5유지보수 도구 및 안전 액세서리
| 부속품 | 설명 |
| 윤활유 | 선형 가이드 유지보수용 (VG32 또는 동등) |
| 청소 도구 | 반 정적 붓, 공기 붓기, ESD 천 |
| 예비 퓨즈 키트 | 주전력 제어 장치 |
| 도구 키트 | 헥사스 키, 스크루드라이버, 키 세트 |
| 안전등 커튼 (선택) | 작업 구역 주변에서 운영자 보호를 강화합니다. |
6선택적 업그레이드
| 부속품 | 설명 |
| 바코드 스캐너 마운트 | 인라인 제품 추적 통합 |
| 전체 매거진 경보등 | 시그널 타워로 매거진 변경을 표시 |
| 사용자 정의 매거진 어댑터 | 비표준판 또는 운반용 크기에 |
관련 부품 번호 L형 PCB 다운로더 / 풀로더
1매거진 및 취급 부품
| 부분 이름 | 설명 |
| 표준 PCB 매거진 | 355 × 320 × 563 mm (표준 크기) |
| 대형 PCB 매거진 | 390 × 320 × 570mm |
| 매거진 클램프 세트 | 매거진을 고정하기 위한 클램핑 메커니즘 |
| 승강장 조립 | 모터 가동 된 수직 승강장 |
2기계 부품
| 부분 이름 | 설명 |
| 밀기 팔 조립 | 펌마 스프링 팔 |
| 가이드 레일 (조정 가능) | 알루미늄 레일, ESD 안전, 길이 250mm |
| PCB 막기 (센서 타입) | 매거진에 로딩하기 전에 PCB를 중지 |
| 컨베이어 체인/벨트 | ESD 안전벨트 너비 6mm |
| 조절 할 수 있는 발 | 진동 방지 평준화 발, M12 가닥 |
3전기 및 제어 부품
| 부분 이름 | 설명 |
| PLC 컨트롤러 (미쓰비시) | 24 I/O, 많은 풀기 모델에 사용 |
| 터치 스크린 HMI (Weinview) | 운영자 제어용 스크린 |
| 광전기 센서 | 위치 감지 (PCB 또는 슬롯) |
| 비상 정지 버튼 | 22mm 회전형 적색 비상 스위치 |
| SMEMA 통신 케이블 | 인라인 통신용 10핀 인터페이스 케이블 |
4공기 부속품
| 부분 이름 | 설명 |
| 공기 실린더 (추기기) | 콤팩트 공기 실린더, 32mm 구멍, 50mm 도중 |
| 소레노이드 밸브 | 5/2-방향 이중 코일 |
| FRL 단위 | 필터 + 조절기 + 윤활기 단위 |
| 에어 튜브 (6mm) | 검은색의 ESD 안전성 PU 파이프 |
5유지보수 및 옵션 부품
| 부분 이름 | 설명 |
| 윤활유 | 가이드 레일 및 리프트 메커니즘 |
| 안전등 커튼 | 선택적 안전 장벽 |
| 신호탑등 | 빨간색/녹색/노란색 스택등, 220V |
| 바코드 스캐너 마운트 | 인라인 스캐너의 장착 브래킷 |
| 예비 퓨즈 키트 | 5A, 220V 퓨즈와 퓨즈 홀더 |
FAQ 가이드 L형 PCB 다운로더 / 풀로더
1L형 PCB 다운로더는 무엇을 위해 사용합니까?
L형 PCB 다운로더 (PCB 다운로더라고도 한다) 는 SMT 생산 라인의 끝에서 자동으로 컨베이어에서 저장 매거진으로 완성 PCB를 수신 및 배하하는 데 사용됩니다.안전성을 보장합니다, 완성된 보드를 효율적으로 처리합니다.
2왜 L형이라고 부르죠?
왜냐하면 매거진 래크는 PCB 컨베이어 방향에 90° 각 (직선) 에 위치하여 L 모양을 형성하기 때문입니다. 이 레이아웃은 바닥 공간을 절약하고 운영자에게 더 나은 접근을 허용합니다.
3어떤 종류의 PCB를 배출할 수 있을까요?
표준 딱딱한 PCB
LED 조명판
알루미늄 또는 유리섬유 (FR4) 판
PCB 크기는 일반적으로 50 × 50 mm에서 330 × 250 mm까지 (개인화 가능합니다)
4호환되는 매거진 사이즈는?
355 × 320 × 563 mm (표준)
390 × 320 × 570 mm (선택)
사용자 지정 매거진 크기는 요청에 따라 지원됩니다.
5주요 특징은 무엇입니까?
컴팩트 라인 레이아웃을 위한 L 모양 매거진 배치
전자 자동 PCB 매거진에 로딩
터치 스크린 + PLC 제어 시스템
프로그래밍 가능한 슬롯 피치와 스키프 빈 함수
SMEMA 인터페이스 호환성
안전 잠금 장치 및 비상 정지 버튼
반 정적 표면으로 된 알루미늄 프레임
6PCB당 사이클 시간은 얼마입니까?
보드 크기와 밀기 속도에 따라 보드당 약 6~10초
7어떤 안전 기능이 포함되어 있습니까?
비상 정지 스위치
이동 부품을 덮는 닫힌 커버
오류 알람 및 윙윙
선택: 안전등 커튼 (운전자 보호를 위해)
8대체할 수 있는 주요 부품은 무엇입니까?
밀기 팔
리프트 모터 또는 실린더
센서 (광전기 또는 슬롯 감지)
터치 화면 패널
소레노이드 밸브 및 공기 튜브
매거진 클램프 및 가이드 레일
9어떤 유지보수가 필요해요?
매일: 컨베이어 를 깨끗 하게 하고, 부착 된 부품을 확인 한다
주간: 센서와 추진 메커니즘을 검사합니다.
월간: 윤활기 리프트 가이드 및 공기 압력 시스템을 확인
필요 에 따라: 사용 된 부품 (벨트, 실린더, 피지) 을 교체 한다
10MES 또는 바코드 시스템과 통합될 수 있나요?
예. 많은 모델은 다음과 같은 통합을 지원합니다.
MES 데이터 수집
인라인 바코드 스캐너
추적성 시스템
11사용자 정의가 가능합니까?
네, 요청할 수 있습니다.
매거진 크기 변경
컨베이어 너비 사용자 정의
추가 I/O 포트 또는 네트워크 모듈
외부 신호 타워 또는 윙윙
