자동 SMT 생산 라인 효율성을 위한 L형 PCB 로더

L형 PCB 로더- 네

우리 회사는 11 년 동안 운영되어 왔으며 품질 보장과 빠른 배송으로 확실히 최고의 선택이 될 것입니다.

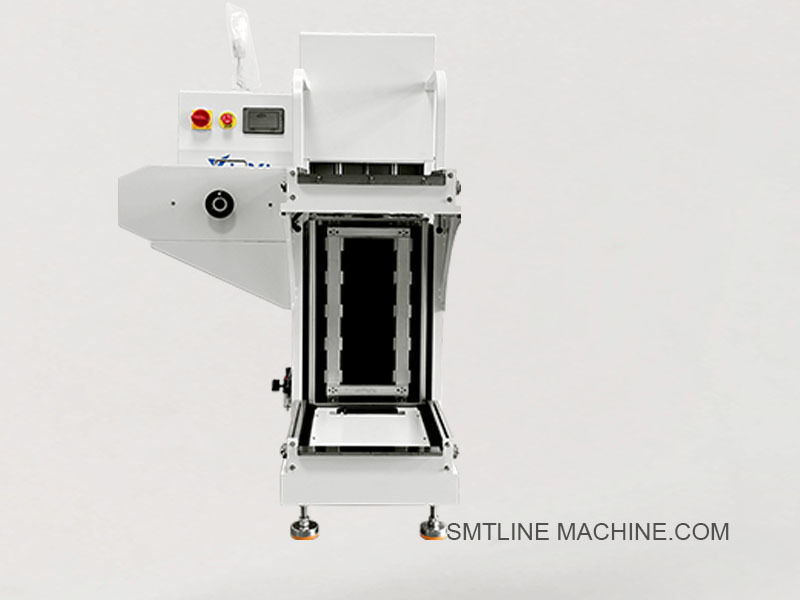

제품 소개 L형 PCB 로더

L형 PCB 로더 (L-type PCB Loader) 는 PCB를 SMT 생산 라인에 L형 구성으로 전송하도록 설계된 자동 보드 로딩 기계입니다.그것은 일반적으로 SMT 라인의 앞 끝에 설치되어 매거진에서 컨베이어 시스템에 벗은 또는 조립 PCB를 로드하는 데 사용됩니다., 프린터, 마운터 또는 검사 기계와 같은 하류 장비에 원활한 전달을 허용합니다.

주요 특징

L형 레이아웃: 매거진과 컨베이어를 90도 방향으로 배치함으로써 바닥 공간을 절약합니다.
자동 PCB 로딩: 밀기와 리프트 시스템을 사용하여 매거진에서 선 컨베이어로 보드를 전송합니다.
터치 스크린 조작: 파라미터 설정 및 로더 조작을 위한 사용하기 쉬운 HMI.
표준 매거진과 호환: 390×320mm 또는 사용자 정의 매거진 크기를 지원합니다.
안전장치: 보호장치, 경보 시스템 및 비상 정지 버튼을 포함합니다.
내구성: 반 정적 표면 처리 된 알루미늄 프레임.

기술 사양

신청서

SMT 조립 라인의 전면 부하
LED 보드, 휴대 전화 보드 및 소비자 전자 장치 조립에 적합합니다.
배하, 컨베이어 및 버퍼 유닛과 함께 사용됩니다.

관련 액세서리 L형 PCB 로더

1매거진 부품

표준 PCB 매거진
재료: 알루미늄, ESD 안전 플라스틱
크기: 355×320×563mm, 390×320×570mm 또는 사용자 정의
매거진 래크 클램프
매거진 승강장 ∼ 수직 이동을 위한 전기 승강장

2기계 부품

푸시 팔 조립 장치 PCB를 매거진에서 컨베이어로 옮깁니다.
승강기 모터 ∙ 매거진 래크의 수직 움직임을 제어
가이드 레일 세트 PCB 위치 및 원활한 전송
PCB 막대기 (센서 제어)
측면 커버 및 프레임 패널
높이를 조절할 수 있는 발

3전기 및 제어 부품

PLC 컨트롤러 단위 일반적으로 Mitsubishi, Omron 또는 Siemens
터치 스크린 HMI ∙ 파라미터 설정 및 진단용
광전기 센서 PCB의 존재와 위치를 감지
비상 정지 스위치
전원 스위치 및 차단 장치
공기 소레노이드 밸브
배선용 배선용 배선용 배선용 배선용 배선

4공기 부속품

공기 실린더 (추기 팔 작동 장치)
공기 필터 조절기 (FRL 단위)
소음 억제기와 공기 튜브
진공 센서 (이용될 경우)

5유지보수 도구 및 키트

선형 가이드용 윤활유
청소 천 / ESD 안전 브러쉬
예비 피지 키트
도구 세트 (하크스 키, 스크루드라이버)
PCB 가이드 캘리브레이션 가이드

6선택용 액세서리 / 업그레이드

SMEMA 인터페이스 케이블
바코드 스캐너 장착장 (barcode scanner mount)
안전 조명 커튼
사용자 정의 매거진 어댑터 ∙ 특별 보드 크기에
먼지 덮개 ️ 청정실 환경에서 사용

관련 부품 번호 L형 PCB 로더

1매거진 및 취급 부품

2기계 부품

3전기 및 제어 부품

4공기 부품

5유지보수 및 선택용 액세서리

FAQ 가이드 L형 PCB 로더

1L형 PCB 로더는 무엇을 위해 사용합니까?

L형 PCB 로더는 저장 매거진에서 PCB를 자동으로 SMT 생산 라인에 로드하도록 설계되었습니다. L형 디자인은 공간 효율적인 레이아웃과 유연한 라인 통합을 허용합니다.

2왜 L형이라고 부르죠?

왜냐하면 매거진 래크는 컨베이어 방향에 수직 (90°) 으로 위치하여 L 모양을 이루기 때문입니다. 이것은 공간을 절약하고 옆으로 접근 할 수 있습니다.

3어떤 종류의 잡지가 지원됩니까?

표준 크기: 355 × 320 × 563 mm
선택: 390 × 320 × 570 mm 또는 사용자 정의 크기
재료: ESD 안전 측면 패널과 알루미늄 프레임

4어떤 PCB 사이즈가 호환되나요?

최소 크기: 50 × 50 mm
최대 크기: 330 × 250 mm (대화 가능)
로더의 구성을 확인하거나 그에 따라 레일 너비를 조정하십시오.

5주요 특징은 무엇일까요?

공간 절감 L형 설계
자동 승강장치와 밀기장치
PLC 제어와 터치 스크린 인터페이스
SMEMA 통신과 호환됩니다.
ESD 안전 구조 및 소음 적 작동
비상 정지 및 안전 커버

6PCB당 사이클 시간은 얼마입니까?

일반적으로 보드 두께, 매거진 유형 및 구성에 따라 보드당 약 6 ~ 10 초입니다.

7주요 착용 부품 또는 액세서리는 무엇입니까?

팔을 밀어
리프팅 모터와 벨트
센서 (광전기형)
소레노이드 밸브 및 공기 실린더
용품용 기기 턱 클램프
제어판 또는 터치 스크린

8어떤 유지보수가 필요해요?

주간: 센서 확인, 청정 철도
월간: 윤활수 리프트 가이드, 벨트 확인
3분기마다: 추진 팔을 검사하고 E-STOP를 테스트합니다.
필요 에 따라 공기 필터 와 공기 부품을 교체 한다

9어떤 안전 기능이 포함되어 있습니까?

비상 정지 버튼
보호용 측면 커버
선택적인 안전등 커튼
오류 또는 혼잡에 대한 경보 윙크

10- 맞춤화 할 수 있나요?

네, 많은 모델은:

사용자 지정 매거진 크기
발 페달 제어
인라인 바코드 스캐너
MES 또는 추적성 통합에 대한 추가 I/O
