V-CUT 칼 타입 PCB 보드 스플리터, SMT 유리섬유 보드 스플리터, 내부 스트레스 감소 HD-912B

V-CUT 칼 타입 PCB 보드 분할기, 유리 섬유 보드 분할기, 내부 응력 감소 HD-912B
저희 회사는 11년 동안 운영해 왔으며, 품질 보증 및 빠른 배송으로 최고의 선택이 될 것입니다.

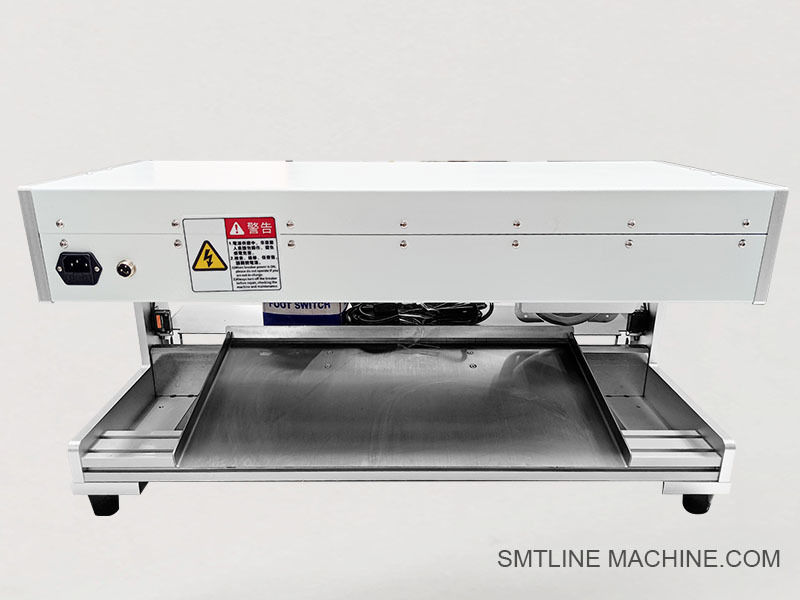

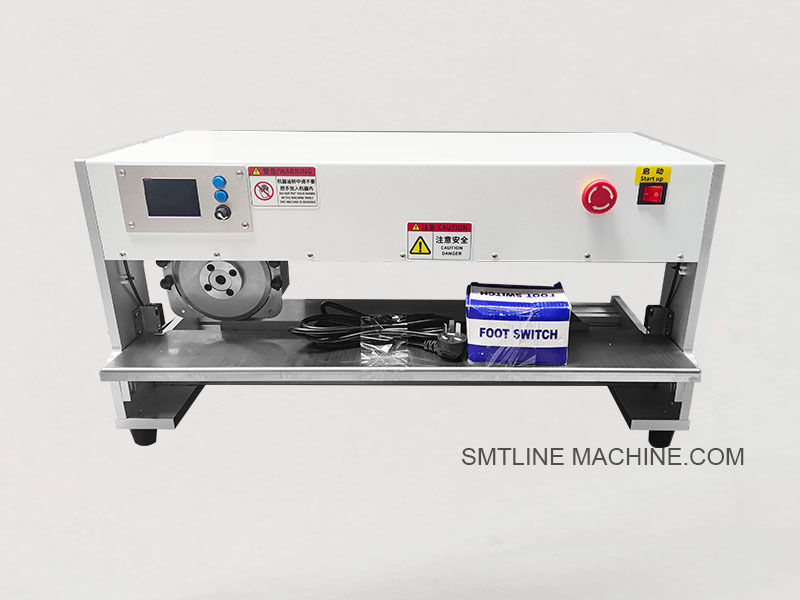

제품 소개 – HD-912B V-CUT 칼 타입 PCB 보드 분할기
HD-912B V-CUT PCB 보드 분할기는 사전 스코어링(V-홈)된 인쇄 회로 기판을 분리하도록 설계된 정밀 디패널링 기계입니다. 유리 섬유(FR4), 알루미늄 및 복합 보드에 이상적입니다. HD-912B는 원형 상부 블레이드와 선형 하부 블레이드를 사용하여 깨끗하고 버(burr)가 없는 절단을 제공하는 동시에 내부 응력을 최소화하여 디패널링 과정에서 부품 손상을 방지합니다.

주요 특징
V-CUT 칼 구조: 부드러운 절단을 위해 고정밀 원형 및 선형 블레이드 장착.
무응력 작동: 분리 과정에서 민감한 부품에 대한 기계적 응력 감소.
조절 가능한 절단 속도: 다양한 PCB 재료 및 두께에 적합.
컴팩트한 디자인: 생산 라인 또는 독립형 스테이션에 적합한 탁상형 풋프린트.
안전 기능: 비상 정지 버튼, 블레이드 커버 및 저소음 디자인 포함.

기술 사양

응용 분야
SMT 생산 라인
EMS 공장
LED 조명 보드 분리
안전하고 정밀한 PCB 디패널링이 필요한 모든 응용 분야








관련 액세서리 – HD-912B PCB 보드 분할기
1. 블레이드 (절단 칼)
상부 원형 블레이드 (표준 타입):
부품 번호: HD-912B-B01
하부 선형 블레이드 (강화/고내구성 타입):
부품 번호: HD-912B-B02
블레이드 스페이서 세트 (블레이드 간극 조절용)
블레이드 보관 케이스 (예비 블레이드 안전 보관용)

2. 기계적 액세서리
가이드 레일 – 보드 정렬 및 안정적인 공급용
조절 가능한 지지대 – 절단 중 더 긴 PCB 지지
블레이드 높이 조절 노브
PCB 클램핑 고정 장치 세트 – 절단 중 PCB를 안전하게 고정

3. 전기 부품
제어 회로 기판 (PCB 컨트롤러)
부품 번호: HD-912B-C01
속도 제어 노브/전위차계
주 전원 스위치
비상 정지 스위치 어셈블리
구동 모터 – 모델: HD-912B-M01

4. 유지 보수 및 안전 액세서리
먼지 방지 커버/투명 가드
청소 브러시 및 정전기 방지 와이프 키트
윤활유 병
블레이드 유지 보수 도구 (육각 렌치, 토크 렌치)
안전 라벨/표시 세트

5. 선택적 업그레이드
풋 페달 스위치 – 수동 블레이드 활성화용
컨베이어 시스템 – 생산 라인 통합용
조명 모듈 – 선명한 절단 시야를 위한 LED 조명
정전기 방지 매트 또는 손목 스트랩 커넥터









V-CUT 칼 타입 PCB 분할기 HD-912B 관련 부품 번호
1. 블레이드 관련 부품 번호
HD-912B 표준 블레이드
HD-912B 강화 블레이드
교체 블레이드 (예: 톱니 블레이드, 평면 블레이드)
2. 주요 기계 부품
HD-912B 메인 제어 보드
모터 모델 번호
공급 레일, 클램프 및 기타 기계 부품 부품 번호
3. 소모품 및 보조 부품
먼지 수집기 필터 카트리지 부품 번호
윤활유 모델
보호 커버 및 안전 액세서리 부품 번호
4. 예비 부품 키트
표준 유지 보수 키트
블레이드 유지 보수 키트
기계적 유지 보수 키트




FAQ 가이드 – HD-912B V-CUT PCB 보드 분할기
1. HD-912B PCB 분할기는 무엇에 사용됩니까?
HD-912B는 사전 스코어링된 V-홈을 따라 PCB(인쇄 회로 기판)를 분리하는 데 사용됩니다. 유리 섬유, FR4 및 알루미늄 보드에 적합합니다. 내부 응력을 줄이고 디패널링 과정에서 부품 손상을 방지합니다.

2. 어떤 종류의 보드를 절단할 수 있습니까?
재료: 유리 섬유(FR4), 알루미늄, 복합 보드
두께 범위: 0.6 mm – 3.5 mm
보드 유형: V-홈 PCB만 해당 (완전 라우팅된 보드에는 적합하지 않음)

3. HD-912B의 주요 특징은 무엇입니까?
무응력 분리를 위한 V-CUT 칼 디자인
조절 가능한 절단 속도
듀얼 블레이드 시스템 (상부 및 하부 블레이드)
컴팩트한 탁상형 디자인
작동 중 먼지나 진동 없음

4. 관련 부품 번호는 무엇입니까?
표준 블레이드: HD-912B-B01
강화 블레이드: HD-912B-B02
제어 보드: HD-912B-C01
모터: HD-912B-M01
유지 보수 키트: HD-912B-K01
(참고: 제조업체에 따라 다를 수 있습니다. 항상 공급업체와 확인하십시오.)

5. 블레이드는 얼마나 자주 교체해야 합니까?
일반적으로 PCB 재료에 따라 100,000~300,000번 절단 후
버(burr) 또는 균열이 나타나면 즉시 교체

6. 유지 보수는 어떻게 수행합니까?
매일 사용 후 블레이드 청소
매주 움직이는 부품에 윤활유 도포
매달 제어 보드 및 모터 케이블 점검
마모된 블레이드 또는 필터 필요에 따라 교체

7. 사용해도 안전합니까?
예. HD-912B에는 다음이 포함됩니다.
블레이드 안전 커버
비상 정지 버튼
저소음, 무진동 디자인

8. SMT 생산 라인에서 사용할 수 있습니까?
예. SMT/EMS 제조 환경에서 인라인 또는 오프라인 PCB 디패널링에 이상적입니다.

9. 사용자 정의를 지원합니까?
일부 공급업체는 다음을 제공할 수 있습니다.
블레이드 모양 사용자 정의
폭 조절 레일
풋 페달 제어 옵션

10. 지원 또는 예비 부품은 어디에서 구할 수 있습니까?
원래 제조업체 또는 공인 대리점에 문의하십시오. 부품 요청 시 기계 일련 번호를 제공하십시오.
