FUJINXT Black Sealing Ring (PACKING) PH00991 SMT Machine Spare Parts

FUJINXT 검은 봉쇄 고리 (패킹) PH00991 SMT 기계 예비 부품

  • 강조하다

    검은 봉인 반지

    ,

    PH00991 밀폐 고리

    ,

    PH00991 SMT 기계 예비 부품

  • 브랜드
    퓨지
  • 모델
    Fujinxt 블랙 밀봉 링 (포장) PH00991
  • 용량
    1009
  • 장착 무게
    0.79KG
  • 장착장 크기
    56
  • 공급 업체
    CNSMT
  • 조건
    새로운
  • 원래 장소
    일본
  • 브랜드 이름
    FUJI
  • 인증
    YAMAHA Vibration Vibration Fit YV YS
  • 모델 번호
    Fujinxt 블랙 밀봉 링 (포장) PH00991
  • 최소 주문 수량
    1
  • 가격
    협상 가능
  • 포장 세부 사항
    나무 박스
  • 배달 시간
    1-2 작업 일수
  • 지불 조건
    전신환, 서쪽 Union,PayPal
  • 공급 능력
    10 PC / 일

FUJINXT 검은 봉쇄 고리 (패킹) PH00991 SMT 기계 예비 부품

FUJINXT 검은 봉인 고리 (패킹) PH00991

우리 회사는 11 년 동안 운영되어 왔으며 품질 보장과 빠른 배송으로 확실히 최고의 선택이 될 것입니다.










제품 소개

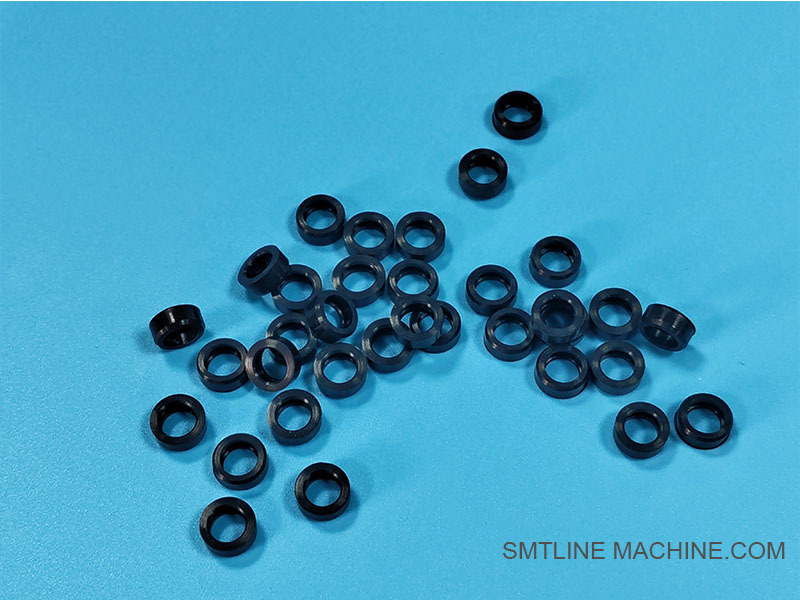

FUJI PH00991 NXT 검은 봉인 고리 (포함)



전반적인 설명

FUJI PH00991는 FUJI NXT 시리즈 작업 헤드 (예를 들어, H01, H02, H12S) 에 사용되는 검은색 밀폐 고리이며 포장 고리로도 알려져 있습니다.그것은 주머니 홀더 사이의 공기 밀착 연결을 보장하는 필수 진공 밀착 부품입니다, 흡입 챔버 및 SMT 픽 앤 플라스 작업 중에 공기 시스템.

이 밀폐 고리는 공기 누출을 방지하고, 안정적인 음압을 유지하며, 고속, 고정밀 부품 배치를 지원합니다.



주요 특징

진공 밀폐
노즐과 진공 구멍 사이의 공기 밀착성을 유지하여 정확한 흡수 및 부딪히는 기능을 가능하게합니다.

매우 탄력적 인 재료
내구성 있고 기름에 내성이 있는 고무 또는 플루오르 탄소 탄소로 만들어져 장수성과 반복 압축을 보장합니다.

NXT 헤드에 대한 정밀 적합성
표준 노즐 홀더를 사용하여 H01, H02 및 기타와 같은 FUJI 작업 머리에 잘 맞게 설계되었습니다.

착용 과 오염 에 저항 하는 것
수천번의 노즐 교체 사이클을 견디고 고속 이동도 손상되지 않습니다.



기술 사양

매개 변수 설명
부문 번호 PH00991
컴포넌트 이름 밀폐 반지 / 포장
색상 검은색
소재 열과 기름에 저항하는 고무 (NBR/FKM)
적용 가능한 헤드 FUJI NXT H01 / H02 / H12S / H08M 등
기능 노즐과 흡수 장치의 진공 밀폐

신청서

노즐 홀더와 내부 흡수 채널 사이에 설치
일관된 진공 흐름을 위해 FUJI NXT II / NXT III / AIMEX 머리에 사용
진공 채취, 펌프 제거 및 노즐 청소 작업에 필수



관련 구성 요소

구성 요소 부문 번호
노즐 홀더 (H01/H02) AA84030
H01 노즐 AA05800
클램프 (갈라) PH00274
음압 센서 S4033G
작업 머리 2AGTHA004000 (H01), 2AGTHA005000 (H02)
포장 봉인 삽입 구획 내부 기기 표면


















FUJI PH00991의 관련 액세서리 NXT 블랙 시일링 링 (패킹)

용품 이름 (EN) 설명
노즐 홀더 (H01/H02) 세일링 링이 노즐과 진공 포트와의 인터페이스에 설치된 기본 단위.
클램프 / 클러 (예를 들어 PH00274) 펌프를 고정시켜 밀폐 반지에 누르면 공기 밀폐 접촉을 유지합니다.
클램프 스프링 압력을 가하여 클램프와 밀폐 고리가 단단한 진공 밀폐를 유지하도록 합니다.
H01 / H02 노즐 교환 가능한 노즐 끝, 진공 무결성을 유지하기 위해 밀폐 반지에 의존합니다.
음압 센서 (S4033G) 진공 수준을 모니터링; 밀폐 반지 고장이 감지 오류로 이어질 수 있습니다.
노즐 감지 센서 (S65846) 적절한 노즐 좌석을 감지합니다. 밀폐 고리를 통해 올바른 접촉에 의존합니다.
노즐 삽입 안내판 밀폐 고리를 손상시키지 않고 입구를 정렬하는 데 도움이 됩니다.
진동 흡수 패드 / 가스켓 밀폐 부위에 가까이 설치하여 움직임을 줄이고 밀폐를 보호합니다.
머리 밑체 (H01/H02) 노즐 홀더와 밀폐 링이 조립된 구조 구성 요소.
청소 패드 / 브러시 유닛 고리의 수명을 보장하기 위해 봉인 표면의 청결을 유지하는데 사용됩니다.

이 액세서리는 PH00991 밀폐 고리와 함께 작동하여 정확한 픽 앤 위치 작업을 위해 헤드 내부에서 누출없이 안정적인 진공 환경을 보장합니다.

FUJINXT 검은 봉쇄 고리 (패킹) PH00991 SMT 기계 예비 부품 0

















FAQ 가이드 FUJI PH00991 NXT 검은 봉인 고리 (포함)



1FUJI PH00991은 뭐죠?

답:
PH00991은 H01, H02 및 기타와 같은 FUJI NXT 시리즈 배치 헤드에서 사용되는 검은색 밀폐 반지 (또한 포장) 이다.그것은 노즐 홀더와 내부 공기 경로 사이의 진공 밀폐 역할을 합니다, SMT 픽 앤 플라스 작업 중에 적절한 흡수 및 공기 부딪히는 성능을 보장합니다.



2봉인 고리의 기능은 무엇입니까?

답:
그것은 하더에 노즐을 설치 할 때 진공 누출을 방지하는 공기 밀폐를 만듭니다. 이것은 다음과 같은 것을 보장합니다.

부품 수리 중에 안정적인 진공
부분 방출 또는 노즐 청소 중에 일관된 공기 부딪히는
노즐 탐지 정확도



3PH00991 봉인 고리를 사용하는 머리는?

답:
PH00991는 다음과 같이 사용됩니다.

H01 작업장
H02 작업장
H12S / H08M 헤드 (구성형에 따라)
NXT II, NXT III 및 AIMEX 시리즈 기계에 적용됩니다.



4마비되거나 손상된 봉인 고리의 징후는 무엇입니까?

답:

흡수 손실 또는 간헐적 진공 오류
노즐이 구성 요소를 선택하거나 유지하는 데 실패합니다
빈번한 진공 캘리브레이션 장애
노즐 홀터 근처의 공기 또는 진공 누출 소음
부착이 제대로 안된 노즐



5밀폐 고리를 얼마나 자주 검사하거나 교체해야 합니까?

답:

사용량에 따라 1~3개월마다 검사합니다.
진공 성능 문제 또는 물리적 손상 (열림, 변형) 이 관찰되면 즉시 교체하십시오.
빈번하게 노즐을 바꾼다면 마모가 가속화됩니다.



6윤활이나 청소가 필요한가요?

답:

밀폐 반지를 윤활하지 마십시오.
압축 표면 에서 잔해 와 먼지를 깨끗 하게 하기 위해 알코올 사용 지퍼 나 잎 없는 천 을 사용 한다
조기 마모를 방지하기 위해 노즐과 홀더가 깨끗하다는 것을 확인하십시오.



7PH00991은 제거 후 다시 사용할 수 있습니까?

답:
예 ∙ 손상되지 않고 변형되지 않은 경우입니다. 그러나, 큰 유지 보수 또는 진공 누출이 감지되는 경우 반지를 교체하는 것이 좋습니다.



8PH00991과 다른 어떤 부품이 작동할까요?

구성 요소 부문 번호 설명
밀폐 고리 (포고) PH00991 진공 밀폐의 주요 구성 요소
노즐 홀더 (H01/H02) AA84030 밀폐가 장착된 기기 부분
클램프 / 손톱 PH00274 봉인 위에 위치에 노즐을 잠금
노즐 (H01 / H02) AA05800 / AA07000 밀봉과 직접 접촉합니다.
음압 센서 S4033G 진공 수준을 감지합니다.
H01 작업머리 조립 2AGTHA004000 봉인 고리가 사용되는 경우 전체 머리
H02 작업 머리의 집합 2AGTHA005000 위와 같은 H02

9PH00991이 머리에 있는 곳은 어디죠?

답:
이 장치는 노즐 소지기에 위치하고 있으며, 노즐 소지점 상단에 위치하고 있으며, 내부 진공 채널과 노즐의 밑부분 사이에 위치하고 있습니다. 노즐을 삽입하면반지는 공기 밀폐를 만들기 위해 압축.



10PH00991은 어디서 구입할 수 있나요?

답:
아래에서 구입할 수 있습니다.

FUJI SMT 승인 배급업체
명실상부한 SMT 부품 공급자 온라인
부품이 OEM 또는 진공에 민감한 애플리케이션에 대 한 고품질의 동등한 확인 확인 하십시오.
