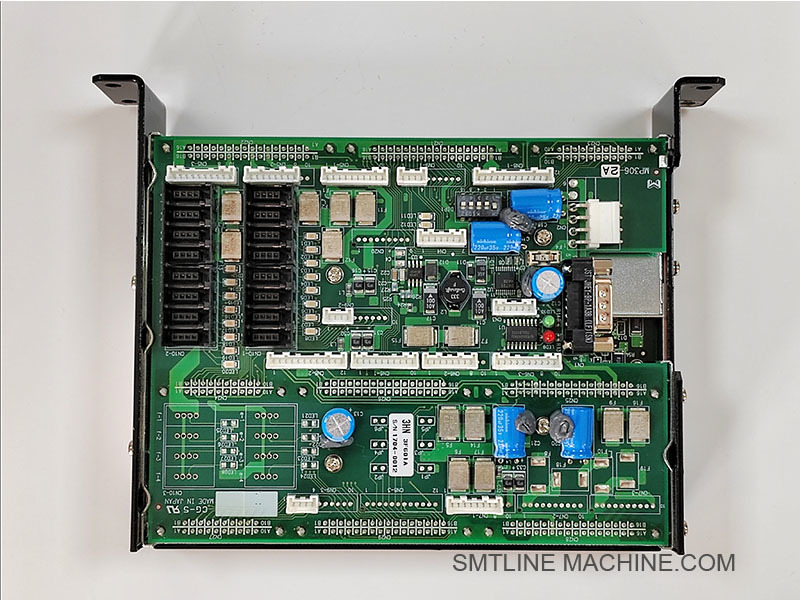

FUJI XK04032 M3 II 이중 트랙 제어 카드 SMT 기계 예비 부품

Fujixk04032 M3 II 이중 트랙 제어 카드

우리 회사는 11 년 동안 운영되어 왔으며 보장 된 품질과 빠른 배송으로 최선의 선택이 될 것입니다.

Fuji xk04032 M3 II 더블 트랙 제어 카드 - 제품 설명

개요

Fuji XK04032는 Fuji NXT M3 II 모듈을 위해 특별히 설계된 이중 트랙 컨트롤 카드입니다. 동시 PCB 전송에 사용되는 듀얼 컨베이어 트랙의 모션 제어 및 동기화를 관리합니다. 이 카드는 왼쪽 및 오른쪽 트랙의 독립적이거나 동기화 된 작동을 가능하게하여 고속 고효율 SMT 생산을 보장합니다.

주요 기능

듀얼 트랙 이동을위한 컨베이어 모터를 제어합니다
모터 제어를 통한 자동 레일 폭 조정을 지원합니다
센서, 제한 스위치 및 광전 감지기와의 인터페이스
독립 또는 동기화 된 듀얼 트랙 작동을 허용합니다
내부 시스템 버스를 통해 기본 제어 시스템과 통신
철도 상태에 대한 실시간 모니터링 및 진단 피드백을 제공합니다

애플리케이션

이중 레일 (더블 트랙) 전송 시스템이 장착 된 Fuji NXT M3 II 모듈 용으로 설계되었습니다.
병렬 PCB 처리 또는 멀티 태스킹 SMT 작업에 이상적입니다

기술 사양 (일반)

제품 혜택

고속의 유연한 듀얼 레일 작업을 활성화합니다
쉽게 교체 및 유지 보수를위한 모듈 식 설계
자동 레일 정렬 및 교정을 지원합니다
High-Mix SMT 환경의 전체 처리량을 향상시킵니다
Fuji의 Control Ecosystem과 완전히 호환됩니다

관련 액세서리

관련 액세서리 - Fuji XK04032 더블 트랙 제어 카드

선택적 액세서리

Fuji xk04032 - 관련 부품 번호

이 부품 번호는 일반적으로 M3 II 듀얼 트랙 제어 시스템 내에서 발견되며 XK04032 보드와 호환됩니다.

FAQ 가이드 - Fuji XK04032 M3 II 더블 트랙 제어 카드

일반 정보

Q1 : Fuji XK04032는 무엇을 사용합니까?

A : XK04032는 Fuji NXT M3 II 모듈에서 듀얼 트랙 (더블 레인) 컨베이어 시스템을 관리하는 데 사용되는 제어 보드입니다. 왼쪽 및 오른쪽 컨베이어 트랙의 동기화되거나 독립적 인 제어를 허용하여 부드러운 PCB 전송 및 자동 레일 폭 조정을 보장합니다.

Q2 :이 맥락에서 듀얼 트랙은 무엇입니까?

A : 듀얼 트랙은 기계가 두 개의 PCB를 동시에 또는 교대로 처리하여 처리량을 향상시킬 수있는 2 차선 PCB 전송 시스템을 나타냅니다. 이 카드를 사용하면 두 트랙의 조정 된 제어가 가능합니다.

기능

Q3 : XK04032 카드는 무엇을 제어합니까?

에이:

컨베이어 모터 모션 (시작/정지, 방향)
레일 폭 조정 모터
트랙 위치에 대한 센서 및 제한 스위치
동기화 로직을 추적합니다
기본 제어 시스템과의 신호 통신

Q4 : 왼쪽 및 오른쪽 트랙이 독립적으로 작동 할 수 있습니까?

A : 그렇습니다. XK04032는 기계의 소프트웨어에서 선택한 구성 및 생산 모드에 따라 독립적이고 동기화 된 작동 모드를 지원합니다.

설치 및 유지 보수

Q5 :이 카드가 뜨거운 스위프 가능합니까?

A : 아니요. 손상을 피하고 안전을 보장하기 위해 컨트롤 카드를 교체하거나 제거하기 전에 항상 시스템 전원을 공급하십시오.

Q6 :이 카드는 어디에 설치됩니까?

A : M3 II 모듈 제어 캐비닛 내부에 설치되어 있으며 일반적으로 주 컨트롤러 근처의 지정된 PCB 슬롯에 설치됩니다.

Q7 : 카드를 교체하기 전에 무엇을 확인해야합니까?

에이:

전원이 꺼져 있는지 확인하십시오
케이블 연결을 라벨하고 메모하십시오
부품 번호 및 펌웨어 호환성을 확인하십시오
결함이 있는지 관련 구성 요소 (센서, 모터, 하네스)를 점검하십시오

문제 해결

관련 부분

모범 사례

항상 원래의 후지 부품을 사용하십시오
정기적으로 트랙 센서를 청소하십시오
PCB가 잘못 정렬 된 경우 트랙 간격을 다시 교환합니다
하드웨어 변경 또는 펌웨어 업데이트를 문서화하십시오
주기적인 시스템 진단에 XK04032를 포함하십시오
