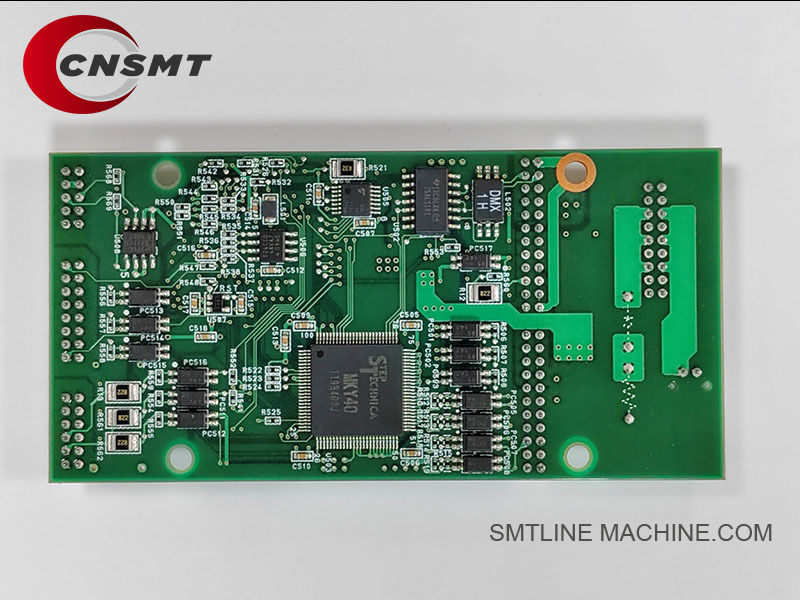

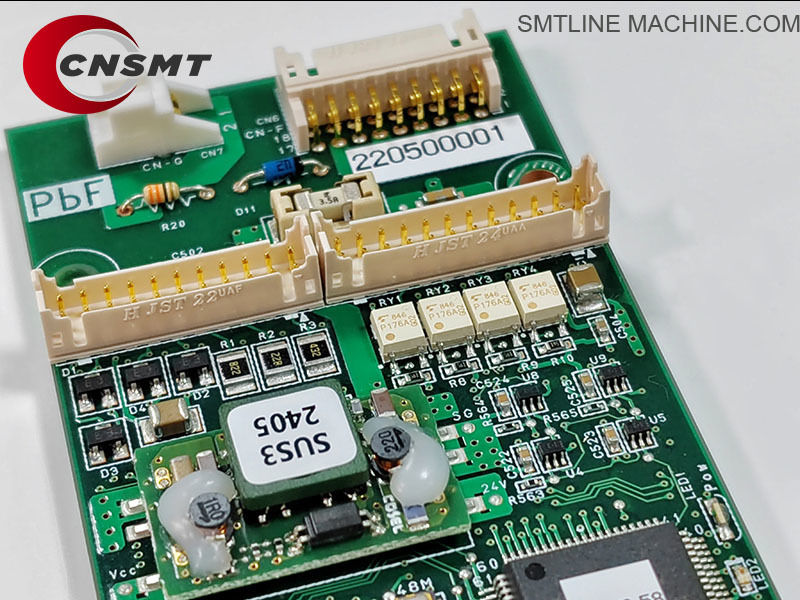

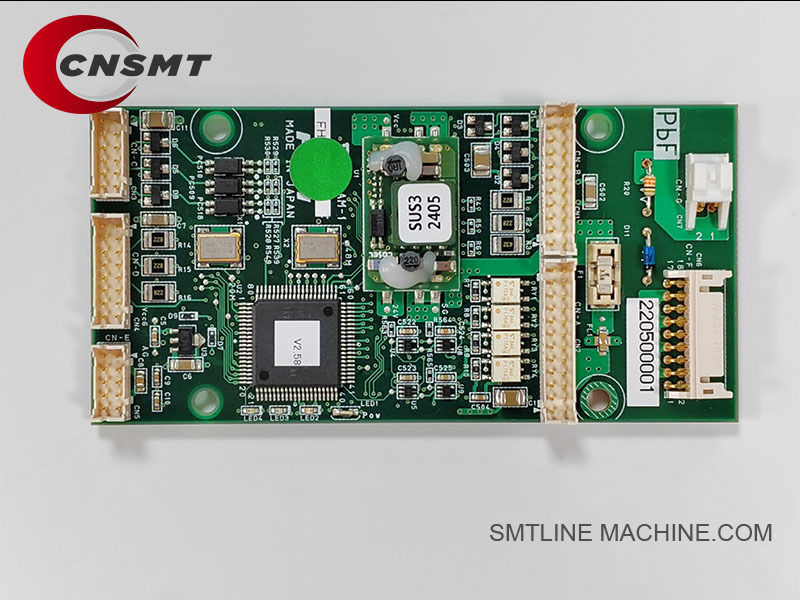

FUJI 2AGKHB008800 H12HS 작업 헤드 마더보드

저희 회사는 11년 동안 운영해 왔으며, 품질 보증 및 빠른 배송으로 최고의 선택이 될 것입니다.

FUJI 2AGKHB008800 H12HS 작업 헤드 마더보드 – 제품 설명

제품 개요

2AGKHB008800은 FUJI NXT H12HS 작업 헤드의 메인 제어 마더보드입니다. 이 PCB는 H12HS 헤드의 모든 작동을 관리하는 핵심 전자 제어 장치로, 동작 제어, 진공 전환, 신호 처리 및 기계의 메인 제어 시스템과의 통신을 포함합니다. 이는 고속 및 고정밀 픽앤플레이스 성능을 보장하는 데 중요한 역할을 합니다.

주요 기능 및 특징

헤드의 모든 축(Z축, 세타 회전 및 노즐 액추에이터)을 제어합니다.
진공/공기압 전환을 포함하여 12개의 노즐 진공 시스템을 관리합니다.
압력 센서, 인코더 및 모터 위치로부터의 피드백을 처리합니다.
고정밀도로 픽앤플레이스 동작을 실시간으로 제어합니다.
작업 헤드와 메인 기계 컨트롤러 간의 고속 통신을 처리합니다.
H12HS 헤드 내부의 솔레노이드 밸브, 센서 및 액추에이터를 제어합니다.

기계 호환성

FUJI NXT II 시리즈
FUJI NXT III 시리즈
H12HS 고속 12노즐 헤드가 장착된 기계

기술 사양

핵심 응용 분야

Z축 리프트 동작 및 세타 회전을 제어합니다.
12개 노즐 모두에 대한 진공 감지 및 공기압 전환을 관리합니다.
솔레노이드 밸브 및 공압 메커니즘을 구동합니다.
픽 상태를 확인하기 위해 진공 압력 센서로부터의 실시간 피드백을 처리합니다.
최적의 성능을 위해 메인 컨트롤러와 동기식 고속 데이터 교환을 보장합니다.

관련 부품 및 액세서리

유지 보수 권장 사항

6–12개월마다 커넥터 및 신호 케이블을 검사합니다.
냉각 시스템을 확인합니다(팬이 작동하고 먼지가 없는지 확인).
진공 센서 및 공압 신호의 적절한 기능을 확인합니다.
신호 오류, 통신 오류 또는 축 오작동과 같은 증상이 발생하면 마더보드 교체를 고려하십시오.

요약

FUJI 2AGKHB008800 H12HS 작업 헤드 마더보드는 H12HS 헤드의 중앙 제어 허브로, 안정적이고 고속이며 정밀한 작동을 보장합니다. 이는 기계의 배치 정확도와 생산 효율성을 유지하는 데 필수적입니다.

FUJI 2AGKHB008800 H12HS 작업 헤드 마더보드 관련 액세서리 및 부품

권장 예비 키트

밸브 유지 보수 키트 (XS03764 + XS03765 + XS03766 + XS03767)
센서 키트 (XS00920 압력 센서 + 케이블)
모터 키트 (2AGGHA002700 Z축 + 2AGGHA002800 세타 모터)
팬 및 케이블 키트 (XH01431 냉각 팬 + XS02050/XS02051 케이블)

참고:

이 부품은 H12HS 작업 헤드 내의 진공 시스템, 동작 제어, 센서 및 신호 전송을 포함하여 마더보드의 제어 범위와 직접 관련이 있습니다.

FUJI 2AGKHB008800 H12HS 작업 헤드 마더보드 관련 부품 번호

요약:

이 부품 번호는 진공 시스템, 동작 구성 요소, 센서, 신호 전송 및 구조적 요소를 포함하여 2AGKHB008800 H12HS 작업 헤드 마더보드의 기능 및 유지 보수와 직접 관련이 있습니다.

FAQ 가이드 – FUJI 2AGKHB008800 H12HS 작업 헤드 마더보드

일반 정보

Q1: FUJI 2AGKHB008800 H12HS 작업 헤드 마더보드는 무엇입니까?

A:
2AGKHB008800 마더보드는 FUJI NXT H12HS 작업 헤드 내부의 핵심 제어 회로 기판입니다. 헤드의 모터, 센서, 진공 시스템 및 메인 기계 컨트롤러와의 통신을 관리합니다. 고속 픽앤플레이스 작업에 대한 정밀한 제어를 보장합니다.

기능 및 응용 프로그램

Q2: 이 마더보드는 무엇을 제어합니까?

A:

Z축 리프트 모터(상/하 이동)
세타 회전 모터(노즐 회전)
진공 및 공기압 전환 밸브
픽업 상태를 확인하는 압력 센서
정확한 배치를 위해 헤드 작동을 메인 제어 장치와 동기화합니다.

Q3: 어떤 기계가 2AGKHB008800 마더보드를 사용합니까?

A:
FUJI NXT II 시리즈
FUJI NXT III 시리즈
특히 H12HS 고속 12노즐 작업 헤드용

설치 및 설정

Q4: 마더보드는 어떻게 설치합니까?

A:

H12HS 작업 헤드 하우징 내부에 설치됩니다.
신호 케이블(XS02050) 및 전원 케이블(XS02051)을 통해 메인 컨트롤러에 연결됩니다.
모터, 압력 센서(XS00920), 밸브(XS03760) 및 액추에이터와 인터페이스합니다.

Q5: 설치 후 보정이 필요합니까?

A:

물리적 보정은 필요하지 않습니다.
기계는 시작 시 자동 인식 및 초기화를 수행합니다.
필요한 경우 기계 설정에서 진공 오프셋 또는 압력 임계값을 미세 조정할 수 있습니다.

문제 해결 및 일반적인 문제

Q6: 일반적인 고장 증상은 무엇입니까?

A:

헤드와의 통신 오류.
Z축 또는 세타 모터 오작동.
진공 센서 판독 실패 또는 픽업 오류.
노즐 제어 오류 또는 움직임 멈춤.
전체 헤드 오프라인 또는 초기화 실패.

Q7: 마더보드 고장의 원인은 무엇입니까?

A:

장기간 사용 및 전자 부품 피로.
과전압 또는 정전기 방전.
수분 유입 또는 먼지 축적.
커넥터 파손 또는 배선 손상.
연결된 구성 요소(예: 센서, 모터)의 오작동은 때때로 보드에 과부하를 줄 수 있습니다.

유지 보수 팁

Q8: 마더보드를 어떻게 유지 관리할 수 있습니까?

A:

냉각 팬(XH01431)을 정기적으로 검사하고 청소합니다.
느슨한 케이블 또는 파손된 커넥터가 있는지 확인합니다.
작업 환경을 건조하고 먼지가 없도록 유지합니다.
피드백 오류를 방지하기 위해 결함이 있는 센서 또는 모터를 즉시 교체합니다.
3–5년의 지속적인 작동 후 예방적 교체를 권장합니다.

교체 지침

Q9: 마더보드는 언제 교체해야 합니까?

A:

통신 또는 초기화 실패가 반복되는 경우.
기계적 원인 없이 여러 헤드 구성 요소 오류가 발생하는 경우.
전자 진단에서 보드 수준의 결함이 나타나는 경우.

관련 구성 요소

주문 및 지원 조언

주문하기 전에 기계 및 헤드 모델과의 호환성을 확인하십시오.
일반적으로 전체 헤드 유지 보수를 위해 신호 케이블, 냉각 팬 및 진공 센서와 함께 주문됩니다.
FUJI 공식 유통업체 또는 공인 SMT 예비 부품 공급업체에서 구매할 수 있습니다.

요약

2AGKHB008800 H12HS 작업 헤드 마더보드는 FUJI NXT 기계에서 H12HS 헤드의 모든 기능을 관리하는 중요한 제어 장치입니다. 고속, 정확한 생산을 유지하려면 정기적인 유지 보수와 적시 교체가 필수적입니다.
