FUJI XS03764 V12 working head mechanical valve SPOOL

FUJI XS03764 V12 작동 헤드 기계 밸브 SPOOL

  • BRAND
    FUJI
  • model
    FUJI XS03764 V12 working head mechanical valve SPOOL
  • CAPACITY
    1009
  • Mounter weight
    0.79kg
  • Mounter size
    56
  • supplier
    CNSMT
  • condition
    new
  • 원래 장소
    일본
  • 브랜드 이름
    FUJI
  • 인증
    YAMAHA Vibration Vibration Fit YV YS
  • Model Number
    FUJI XS03764 V12 working head mechanical valve SPOOL
  • Minimum Order Quantity
    1
  • 가격
    협상 가능
  • Packaging Details
    Woodenbox
  • Delivery Time
    1-2 work days
  • 지불 조건
    전신환, 서쪽 Union,PayPal
  • Supply Ability
    10pcs/day

FUJI XS03764 V12 작동 헤드 기계 밸브 SPOOL

후지XS03764 V12 작업 헤드 기계식 밸브 스풀

우리 회사는 11 년 동안 운영되어 왔으며 보장 된 품질과 빠른 배송으로 최선의 선택이 될 것입니다.




제품 설명

제품 이름 : Fuji V12 작업 헤드 기계식 밸브 스풀
부품 번호 : XS03764
응용 프로그램 : Fuji NXT 시리즈 V12 작업 헤드



기능과 목적

핵심 기능 :
XS03764 스풀은 Fuji V12 작업 헤드의 공압 밸브 내부의 핵심 기계적 구성 요소입니다. 노즐의 진공 (선택)과 블로우 (장소) 작업 사이의 정확한 전환을 제어합니다.

설치 위치 :
V12 헤드의 공압 밸브 블록 내부에 설치된이 제품은 진공 상태와 공기압 상태 사이의 이동으로 공기 경로를 조절합니다.

성능 기능 :

빠른 스위칭 응답
탁월한 공중극과 내마모성
노즐에 대한 정확한 진공 제어를 보장하여 배치 정확도를 향상시킵니다



기술 사양 (참조)

사양
부품 번호 XS03764
부품 이름 기계식 밸브 스풀
재료 고강도 내마비 합금 (예 : 스테인레스 스틸, 강화 강철)
설치 위치 Fuji NXT V12 내부 헤드 기계식 밸브 내부
중간 깨끗하고 건조한 압축 공기
제어 기능 노즐의 진공 청소기 블로우 에어 스위칭
작업 환경 고속 고주파 SMT 배치 작업

해당 기계

후지 NXT 시리즈 :

NXT V12 헤드
V12 헤드를 사용한 NXT III, NXT V 시리즈 컴퓨터와 호환

---

주요 장점

OEM 등급 정밀 제조
높은 내구성과 우수한 밀봉 성능
고속 SMT 생산에 대한 빠른 응답
설치 및 교체가 쉽고 가동 중지 시간이 줄어 듭니다



권장 관련 부품

요소 부품 번호 설명
밸브 스풀 (이 제품) XS03764 공압 밸브의 기계적 스풀 코어
밸브 본체 XS03765 스풀과 함께 밸브를 형성합니다
O- 링 / 씰 키트 XS03766 밸브 본체의 부품을 밀봉합니다
반환 봄 XS03767 스풀에 대한 복원력을 제공합니다
진공 압력 센서 XS00920 노즐의 진공 상태를 감지합니다
V12 작업 헤드 메인 PCB 2AGKHA000402 기계식 밸브 작동을 제어합니다

공급 정보

주식 상태 : 정기적 인 주식, 즉시 이용 가능
리드 타임 : 1 ~ 5 일 영업일 (수량에 따라 다름)
조건 : 100% 새로운 원본 또는 고품질 교체



사용 가능한 지원 :

기술 데이터 시트 및 폭발 된 어셈블리 다이어그램
V12 헤드 공압 시스템에 대한 전체 BOM
공급 업체 견적 및 글로벌 배송 옵션









---

XS03764 SPOOL 용 관련 액세서리 (V12 작업 헤드 기계식 밸브)

구성 요소 이름 부품 번호 설명
밸브 스풀 (메인) XS03764 에어 스위칭을위한 코어 기계식 스풀
밸브 본체 XS03765 스풀의 하우징은 완전한 밸브를 형성합니다
O- 링 씰 키트 XS03766 스풀과 밸브 본체의 씰은 누출을 방지합니다
반환 봄 XS03767 스풀 위치를 재설정하기위한 힘을 제공합니다
공압 솔레노이드 밸브 (메인) XS03760 밸브 메커니즘의 공기 압력을 유도합니다
진공 압력 센서 XS00920 노즐 진공 상태를 모니터링합니다
에어 필터 장치 XS04120 공압 시스템의 압축 공기를 필터합니다
작업 헤드 메인 PCB 2AGKHA000402 기계식 밸브 및 공기 스위칭을 제어합니다
노즐 샤프트 어셈블리 XS00802 / XS00803 운동을 위해 밸브에 기계적으로 연결되어 있습니다
진공 생성기 모듈 XS00500 작업장에 진공 청소기를 공급합니다
공기 공급 라인 튜브 XS02050 밸브를 헤드에 연결하는 공압 튜브



기계적 구성 요소 지원

요소 부품 번호 예 기능
밸브 장착 브래킷 XS03770 V12 헤드 내부의 밸브 어셈블리를 고정합니다
공기압 조절기 XS04122 밸브의 일정한 기압을 유지합니다
헤드 커버 플레이트 XS01001 내부 부품의 보호 및 정렬
z 축 샤프트 씰 XS03790 움직이는 z 축 부분의 공기 통로를위한 씰

추천 스페어 키트

XS03764 (스풀) + XS03765 ​​(밸브 바디) + XS03766 (씰 키트) + XS03767 (스프링) - 완전한 밸브 재건 키트
XS03764 + XS00920 (진공 센서) + 2AGKHA000402 (주 PCB) - 전체 공압 및 센서 교체 용.



해당 기계

Fuji NXT V12 작업 헤드
V12 헤드를 사용한 NXT II, ​​III 및 V 모델과 호환



사용 가능한 지원 :

V12 밸브 어셈블리를위한 전체 BOM (재료 청구서)
어셈블리 도면, 다이어그램 및 유지 보수 가이드
글로벌 주식 소싱 및 공급 업체 견적









XS03764 스풀 - 관련 부품 번호 목록

구성 요소 이름 부품 번호 설명
밸브 스풀 (메인 구성 요소) XS03764 V12 헤드 공압 밸브의 코어 기계식 스풀
밸브 본체 XS03765 스풀 주택; 완전한 밸브를 형성합니다
O- 링 씰 키트 XS03766 밀폐 된 작동을 보장하기 위해 링을 밀봉합니다
반환 봄 XS03767 스풀에 재설정 힘을 제공합니다
공압 솔레노이드 밸브 XS03760 에어 스위치를 제어하고 밸브 메커니즘을 구동합니다
진공 압력 센서 XS00920 노즐의 진공 상태를 모니터링합니다
V12 작업 헤드 메인 PCB 2AGKHA000402 밸브 스위칭 및 공압 시스템을 제어합니다
진공 생성기 XS00500 노즐 흡입을위한 진공을 생성합니다
노즐 샤프트 어셈블리 XS00802 / XS00803 공기 제어와 연결된 노즐 움직이는 샤프트
에어 필터 장치 XS04120 깨끗한 작동을 위해 압축 공기를 필터합니다
공기압 조절기 XS04122 작업 헤드 내부의 공기압을 안정화시킵니다
밸브 장착 브래킷 XS03770 V12 헤드 내부에 밸브 어셈블리를 제자리에 고정합니다.
공기 공급 튜브 XS02050 에어 튜브 연결 밸브, 진공 및 액추에이터
z 축 샤프트 씰 XS03790 공압 z 축 운동을위한 동적 씰



핵심 권장 부품 키트

키트 기능 부품 번호
완전한 밸브 바디 + 스풀 세트 XS03764 + XS03765 ​​+ XS03766 + XS03767
진공 모니터링 및 스위칭 제어 키트 XS03764 + XS00920 + 2AGKHA000402
전체 공압 드라이브 및 공기 관리 키트 XS03760 + XS04120 + XS04122 + XS02050

해당 기계

Fuji NXT V12 작업 헤드
V12 헤드를 사용한 NXT II, ​​NXT III, NXT V 모델과 호환

---

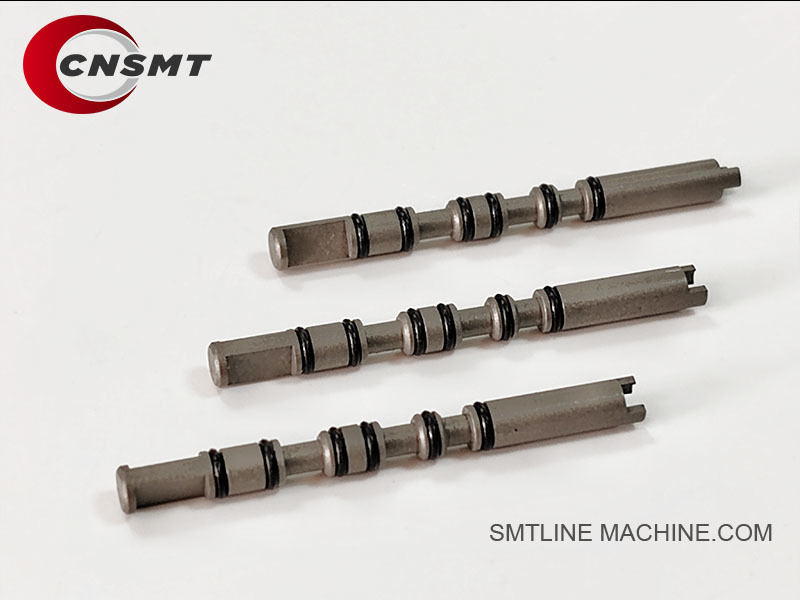

FUJI XS03764 V12 작동 헤드 기계 밸브 SPOOL 0





---



FAQ 가이드 - Fuji XS03764 V12 작업 헤드 기계식 밸브 스풀



일반 정보

Q1 : XS03764 기계식 밸브 스풀은 무엇입니까?

에이:
XS03764 스풀은 Fuji NXT V12 작업 헤드 내부의 기계식 밸브 어셈블리의 중요한 내부 구성 요소입니다. 진공 및 공기압 스위칭을 제어하여 정확한 픽 앤 플레이스 노즐 작동을 가능하게합니다.



기능 및 작업 원리

Q2 : 기계식 밸브 스풀의 기능은 무엇입니까?

에이:

V12 헤드 내부의 공압 흐름을 제어합니다.
진공 (구성 요소 선택)과 양압 또는 공기 블로우 (구성 요소 방출 또는 노즐 세정) 사이의 전환.
정확하고 신뢰할 수있는 헤드 공압 성능을 보장합니다.



기계 호환성

Q3 : XS03764와 호환되는 기계는 무엇입니까?

에이:

후지 NXT II
후지 NXT III
Fuji NXT V 시리즈 (V12 Working Head 포함)



설치 및 교체

Q4 : XS03764 스풀은 언제 교체해야합니까?

에이:

픽 또는 배치 중에 공기 누출.
진공 청소기가 제대로 유지되지 않습니다.
양수 공기가 올바르게 작동하지 않습니다.
노즐이 잘못 해지거나 붙어 있습니다.
유지 보수주기는 마모를 나타냅니다 (일반적으로 사용량에 따라 12-24 개월 후).

Q5 : 스풀을 교체하는 방법?

에이:

1. 기계의 전원을 끄고 감압합니다.
2. V12 헤드의 공압 밸브 어셈블리를 엽니 다.
3. 밸브 본체를 제거하고 스풀에 접근하십시오.
4. 스풀 (XS03764), 밸브 바디 (XS03765) 및 O- 링 (XS03766)의 상태를 확인하십시오.
5. 새 스풀을 설치하고 적절한 공압 그리스로 윤활하십시오.
6. 밸브를 다시 조립하고 공기 누출을 점검하십시오.



일반적인 문제 및 문제 해결

Q6 : 일반적인 실패 증상은 무엇입니까?

에이:

특정 노즐의 진공 손실.
느린 공기 방출 또는 고정 노즐 움직임.
유휴시 지속적인 공기가 불고 있습니다.
픽 오류 또는 배치 실패 증가.

Q7 : 스풀 고장의 원인은 무엇입니까?

에이:

스풀 표면의 장기 마모.
밸브 내부의 먼지, 플럭스 잔류 물 또는 오일 오염.
누출로 이어지는 O- 링 분해.
잘못된 윤활 또는 유지 보수 부족.


유지 보수 팁

Q8 : 기계식 밸브 스풀을 유지하는 방법?

에이:

밸브 어셈블리를 정기적으로 청소하십시오 (3-6 개월마다 권장).
12-24 개월 후 또는 마모 표지판 후 스풀과 씰을 예방 적으로 교체하십시오.
승인 된 공압 그리스 만 사용하십시오 (Fuji 권장 유형).
압축 공기 공급 장치를 적절한 필터로 건조하고 깨끗하게 유지하십시오.



관련 부분



부품 이름 부품 번호 설명
기계식 밸브 스풀 XS03764 밸브 내부의 스풀 이동 부분
기계식 밸브 본체 XS03765 스풀을 보유하는 밸브 하우징
O- 링 / 씰 키트 XS03766 공기 누출을 방지하기위한 씰
밸브 리턴 스프링 XS03767 스풀이 중립 위치로 돌아 오도록합니다
완전한 밸브 어셈블리 XS03760 풀 밸브 어셈블리 (스풀 및 바디 포함)
진공 압력 센서 XS00920 헤드의 진공 상태를 감지합니다
V12 작업 헤드 마더 보드 2AGKHA000402 공압 Valv를 포함한 신호를 제어합니다

조달 조언

XS03764는 소모품입니다. Fuji는 유지 보수를 위해 재고를 유지할 것을 권장합니다.
일반적으로 XS03765 ​​(밸브 본체) 및 XS03766 (O- 링 키트)으로 교체되었습니다.
후지 공식 유통 업체 및 SMT 예비 부품 공급 업체를 통해 제공됩니다.



결론

XS03764 V12 작업 헤드 기계식 밸브 스풀은 Fuji NXT V12 헤드의 안정적인 진공 및 공기 스위칭에 중요합니다. 정기적 인 유지 보수 및 적시 교체는 진공 손실, 노즐 오류 및 배치 신뢰성 향상을 방지합니다.



관련 제품

PCB 매거진 로더, PCB 로더, SMT 로더, PCB 로더 머신, 베어 보드 로더, PCB 로더 언로드, PCB 잡지 언로드, SMT 컨베이어, PCB 검사 컨베이어, PCB 컨베이어, PCB 잡지, SMT 잡지 랙, 잡지 PCB, SMD 잡지, PCB 랙, ESD 스토리지 컨테이너, ESD Storage 컨테이너 랙, SMD 카운터 머신, 릴 카운터 머신, 구성 요소 카운팅 머신, SMD 구성 요소 카운터, SMD 부품 카운터, 노즐 클리닝 머신

우리는 당신을 위해 할 수 있습니다 :
1. 우리는 귀하에게 완전한 SMT 솔루션을 제공합니다
2. 우리는 핵심 기술에 장비를 제공합니다
3. 우리는 가장 전문적인 기술 서비스를 제공합니다
4. 우리는 SMT 공장 설정에 대한 부유 한 경험이 있습니다
5. 우리는 SMT에 대한 질문을 해결할 수 있습니다

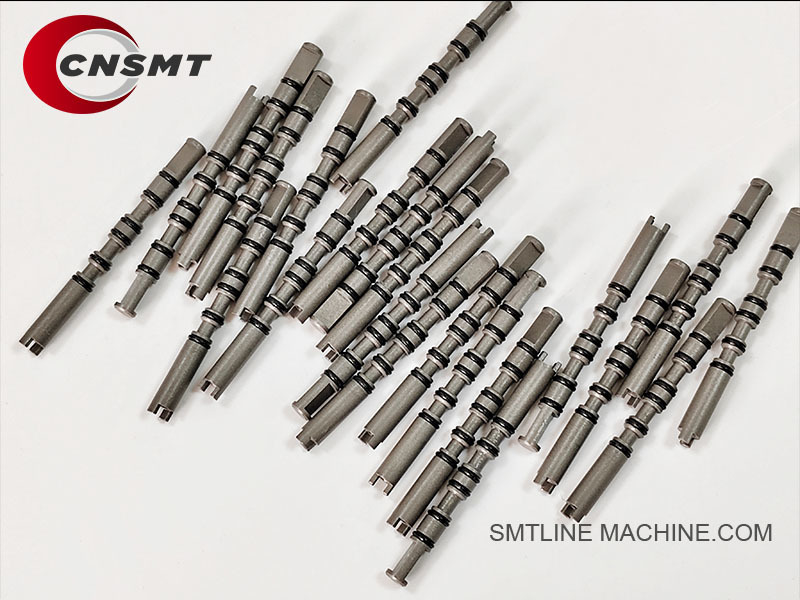

 FUJI XS03764 V12 작동 헤드 기계 밸브 SPOOL 1
